tørt indlæg
Wallis
| Frekvenskrav: | |
|---|---|
| Størrelse: | |
| Antal: | |

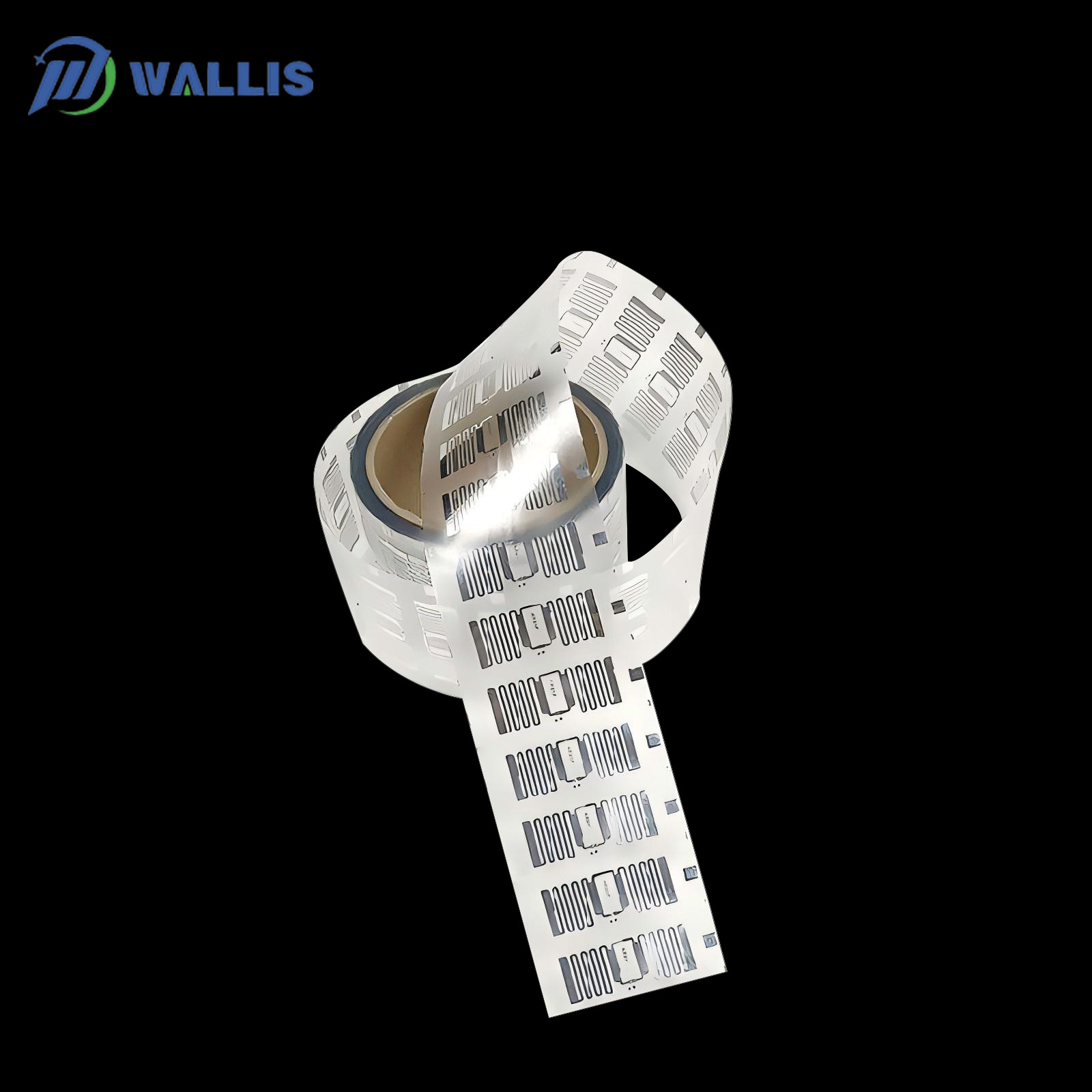

Wallis leverer tilpassede RFID-tør-indlægsark til smart cards, produktgodkendelse, anti-diversion, lagersynlighed, adgangsoplysninger, bibliotekssystemer, begivenhedsbilletter, indlejrede tags og andre OEM RFID-projekter. Tilgængelige konfigurationer inkluderer 13,56MHz HF/NFC og 860–960MHz UHF-teknologier med tilpassede chips, antenner, dimensioner og leveringsformater.

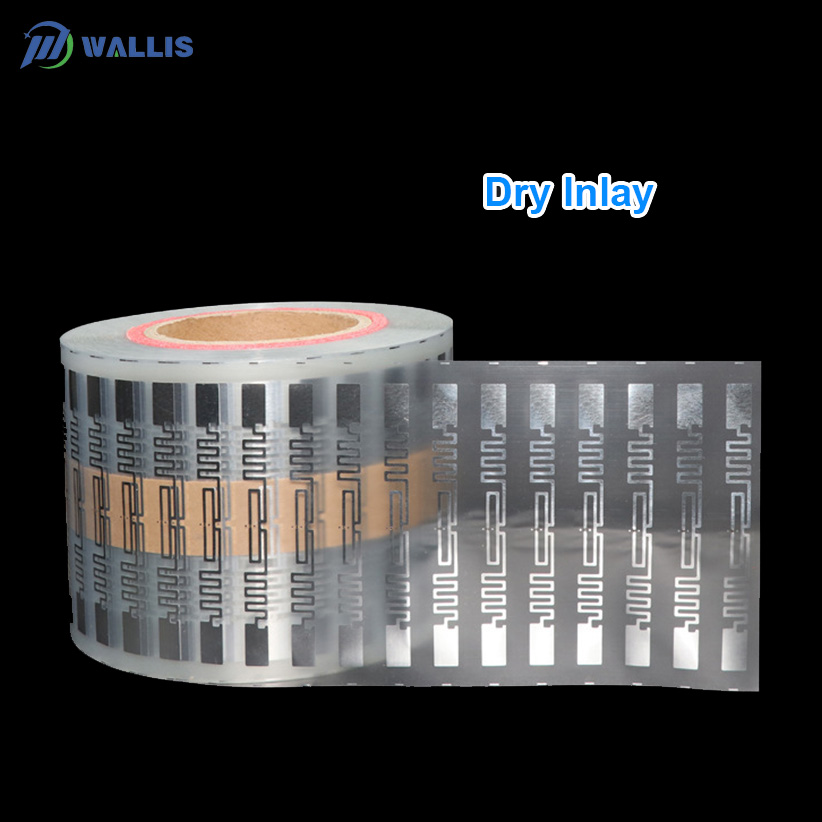

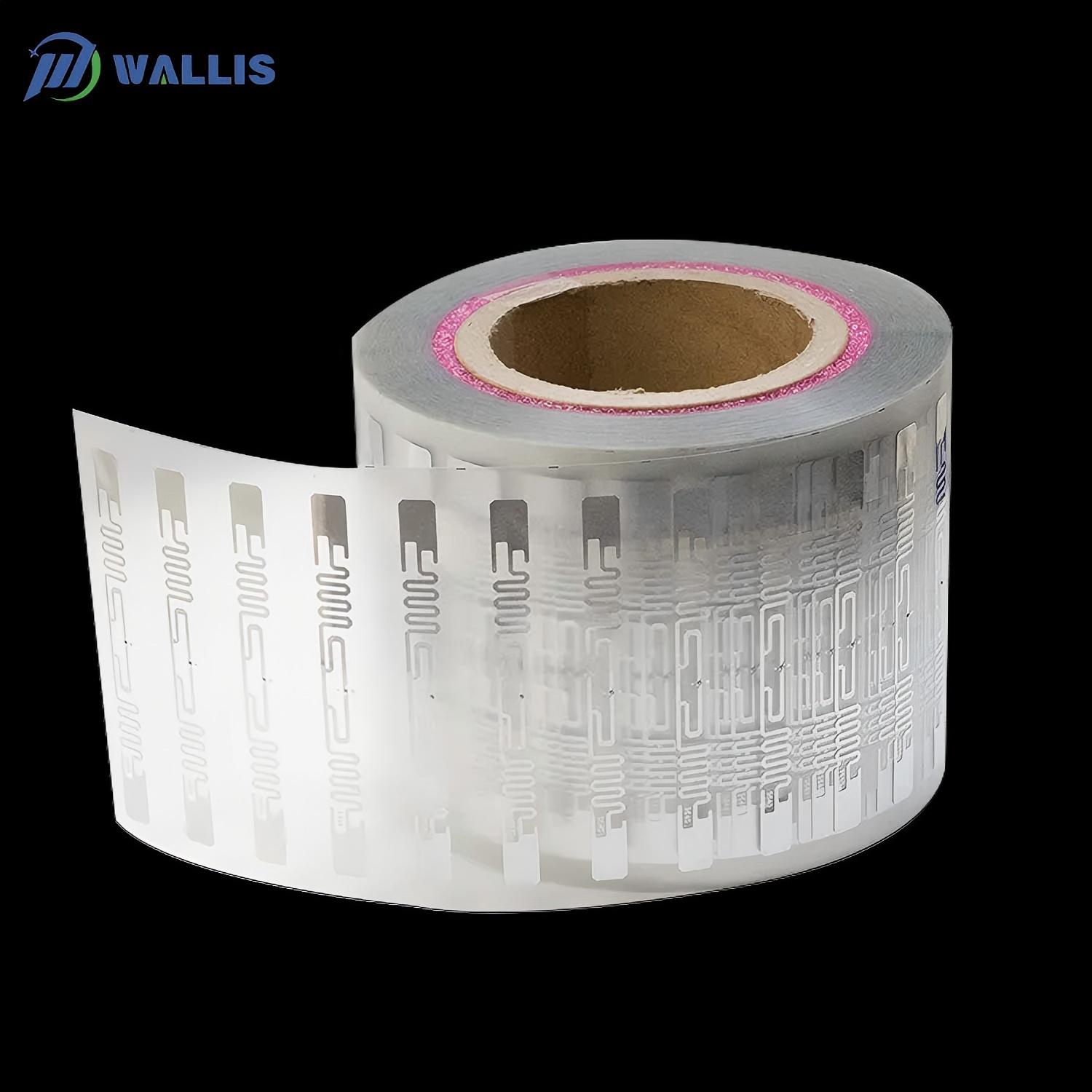

Et tørt RFID-indlæg indeholder en chip forbundet til en ætset aluminium- eller kobberantenne på en PET eller en anden godkendt bærer. Det inkluderer ikke det endelige trykfølsomme klæbemiddel, printbare forsidepapir eller færdige beskyttende huse, hvilket gør det muligt for kortproducenter, etiketkonvertere og produktintegratorer at bygge det ind i deres egen konstruktion.
Det tørre indlæg alene gør ikke automatisk et produkt til anti-forfalskning eller anti-tyveri. Autentificering kræver en passende chip, beskyttede data, kontrollerede nøgler og en pålidelig verifikationsplatform. Tyveriforebyggelse kræver integration med inventar, adgang, EAS- eller RFID-læserinfrastruktur og driftssoftware.
Anmod om et tilpasset tilbud på tørt indlæg
| Produkttype | RFID tørt indlægsark, rulle eller tilpasset matrix | Model | Tørt indlæg |
| Grundlæggende struktur | RFID-chip + chipforbindelse + ætset antenne + PET eller godkendt bærer | Klæbemiddel | Ingen endelig trykfølsom klæbende bagside |
| Frekvensindstillinger | 13,56MHz HF/NFC og 860–960MHz UHF; LF muligheder kan gennemgås for specifikke projekter | Protokol muligheder | ISO/IEC 14443 Type A, ISO/IEC 15693, NFC Forum typer eller EPC Class 1 Gen 2 / ISO/IEC 18000-63 |
| Eksempler på HF/NFC-chip | NTAG213/215/216, NTAG424 DNA, MIFARE Ultralight, MIFARE Classic, DESFire, ICODE, F08 og andre kompatible muligheder | Eksempler på UHF-chip | NXP UCODE, Impinj M730/M750 eller Monza familier, Alien Higgs og andre projektspecifikke muligheder |
| Antenne materiale | Ætset aluminium eller kobber | Antenne design | Standard eller tilpassede dimensioner underlagt impedans, frekvens, læser og integrationskrav |

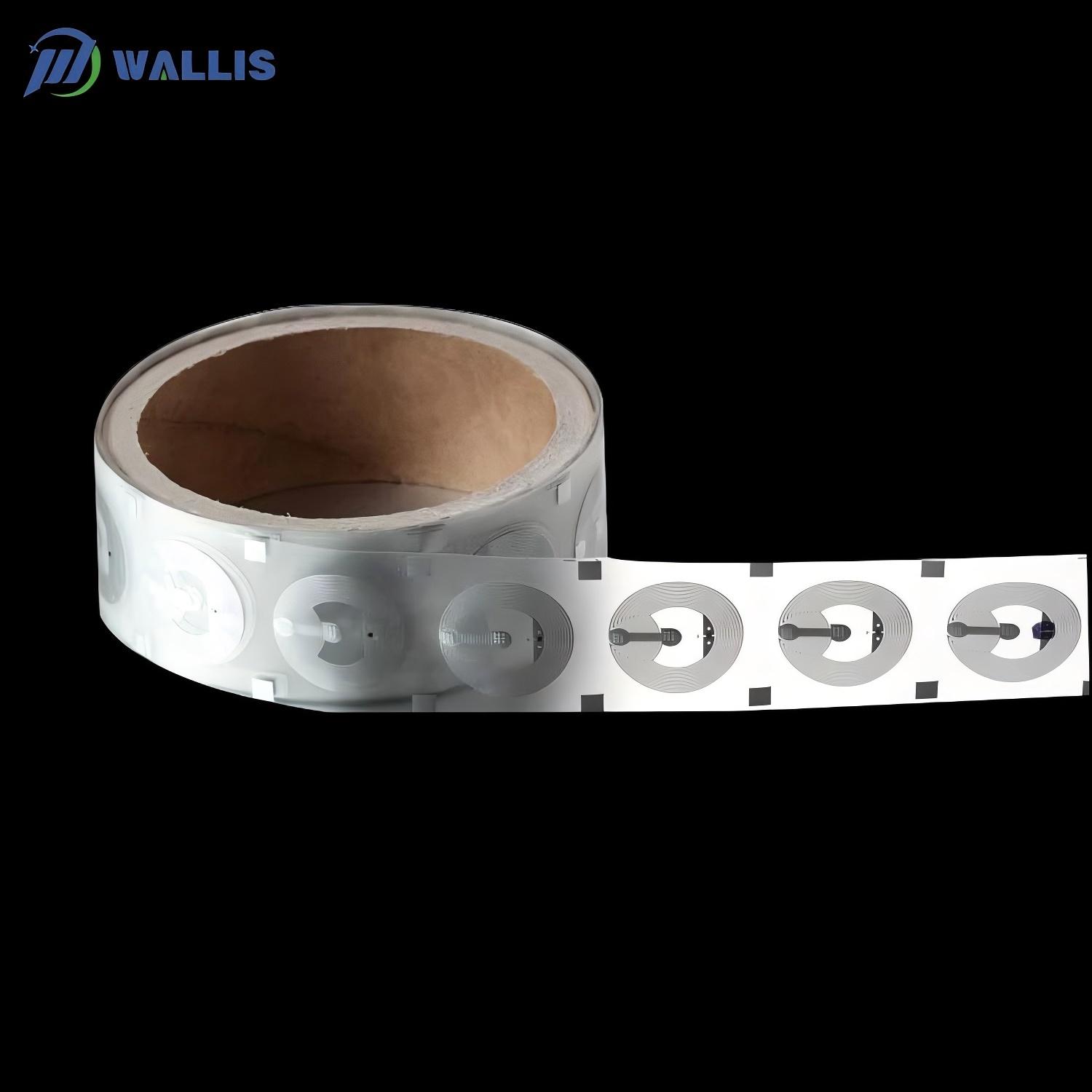

| Størrelse og form | Rund, firkantet, rektangulær, smal, kompakt eller tilpasset | Leveringsformat | Rulle, ark eller kundespecifik matrix layout |
| Kodning | NDEF URL, EPC, adgangskoder, brugerdata og andre chip-understøttede dataformater | Identifikatorhåndtering | UID, TID, EPC eller serienummerlæsning, udskrivning og databasematchning i henhold til chiptype |
| Integrationsmuligheder | PVC/PET/PC-kortlaminering, etiketkonvertering, billetter, armbånd, støbte produkter og tilpassede huse | Sikkerhedsindstillinger | Adgangskode, låsning, kryptografisk autentificering eller manipulationsløkke kun med passende chips og systemdesign |
| Primære købere | Kortproducenter, etiketkonvertere, RFID-integratorer, udbydere af sikkerhedsløsninger og OEM-produktproducenter | Tilpasningsomfang | Chip, antenne, bærer, størrelse, arkmatrix, rulleformat, kodning, inspektion og emballering |
Målsiden viser UHF 869–915MHz, 13,56MHz ISO/IEC 14443 og 13,56MHz ISO/IEC 15693 som frekvenskrav. Endeligt frekvensområde, nøjagtige chip, antennedimensioner, hukommelse, læseområde og integrationstemperatur skal bekræftes for hvert projekt.

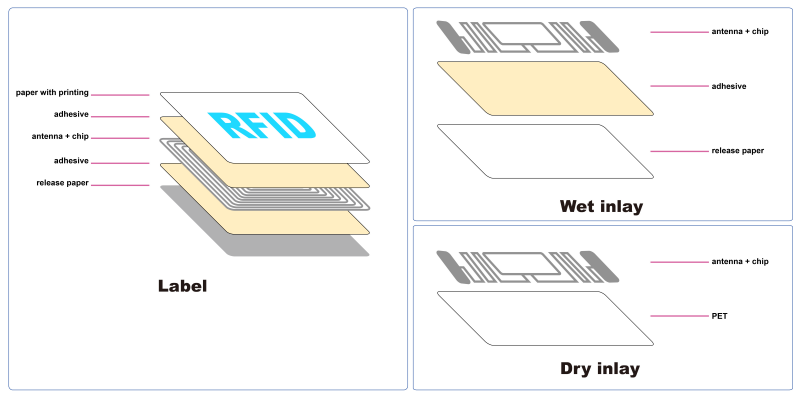

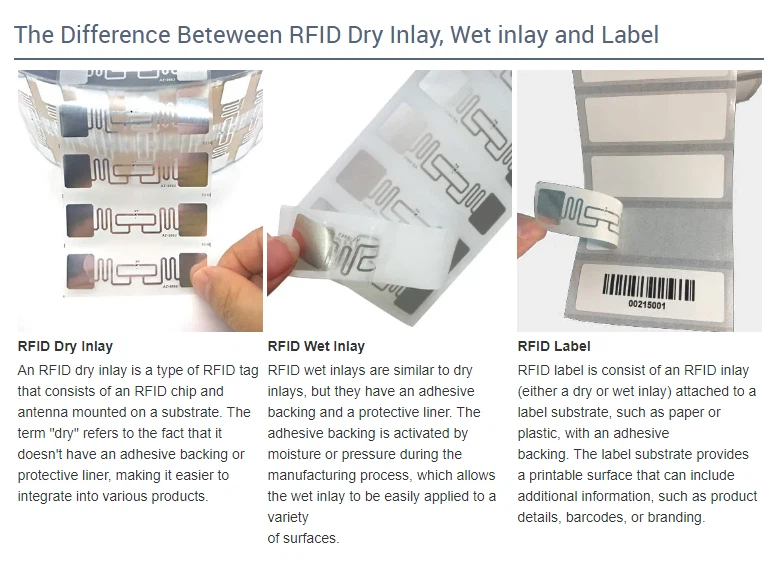

| Sammenligning | Tørt indlæg | Vådt indlæg | færdigt RFID-label |
|---|---|---|---|
| Kernekonstruktion | Chip og antenne på en bærer | Tørt indlæg omdannet med klæbemiddel og release liner | Vådt indlæg plus printbart flademateriale, endelig klæbemiddel og udstanset konstruktion |
| Klæbende bagside | Ikke inkluderet som det endelige selvklæbende produkt | Inkluderet | Inkluderet og udvalgt til målpåføringsoverfladen |
| Udskrivbart ansigt | Ikke inkluderet, medmindre tilføjet under yderligere konvertering | Kræver normalt et ansigtsmateriale til endelig udskrivning | Papir, PET, PP eller andet godkendt printbart ansigtspapir |
| Typisk brug | Kortlaminering, produktindlejring, indkapsling og tilpasset konvertering | Etiketkonvertering eller kompatibel direkte applikation | Klar til udskrivning, kodning og vedhæftning til den endelige vare |
| Beskyttelsesniveau | Afhænger af det materiale, det er indlejret i | Afhænger af bærer, lim og yderligere ombygning | Defineret af det komplette flademateriale, belægning, klæbemiddel, laminering og kantdesign |
| Typisk køber | Kortproducent, tagproducent eller produktintegrator | Etiketkonverter eller RFID-integrator | Brand, forhandler, logistikoperatør eller slutbrugsprogram |
Tørre indlæg er passende, når køberen kontrollerer den endelige laminering, hus, klæbemiddel eller etiketkonvertering og har brug for direkte adgang til den grundlæggende RFID-komponent.
Våde indlæg er passende, når der er behov for en trykfølsom RFID-komponent til kombination med et overflademateriale, udstansning, udskrivning eller automatisk påføring.
En færdig RFID-etiket er det bedre valg, når projektet har brug for en printbar overflade, applikationsspecifikt klæbemiddel, endelige udstansede dimensioner, kodning og rullespecifikationer.
En synlig eller læsbar identifikator kan kopieres til en anden tag eller udskrevet kode. Stærkere autentificering kræver en chip med passende kryptografiske funktioner, unikke nøgler, beskyttet personalisering og backend-verifikation.
Sikre NFC-chips såsom NTAG424 DNA kan understøtte AES-baseret godkendelse, dynamiske sikre beskeder og originalitetskontrol, når de er konfigureret med en betroet server og kontrollerede nøgler.
Et standard tørt indlæg registrerer ikke åbning af pakken. Detektering af sabotage kræver et chip- og antennedesign med en godkendt sabotageløkke eller en ødelæggelig etiket og emballagekonstruktion designet til at vise fjernelse.
RFID kan understøtte beholdningssynlighed, advarsler om uautoriseret fjernelse og udgangsovervågning, men indlægget skal integreres med læsere, antenner, hændelsesregler, databaser og butiks- eller facilitetsprocedurer.
Mange UHF-beholdningschips er optimeret til hurtig identifikation og bulklæsning. Deres EPC- og TID-funktioner bør ikke beskrives som krypteret produktgodkendelse, medmindre den valgte chip og applikation giver den mulighed.
Et komplet autentificeringsprogram kan omfatte chiplegitimationsoplysninger, en sikker database, produktregistreringer, kanalovervågning, hastighedsgrænser, afsløring af anomalier og en bruger- eller inspektørverifikationsgrænseflade.
| Sammenligning | HF/NFC Dry Inlay | UHF Dry Inlay |
|---|---|---|
| Frekvens | 13,56 MHz | 860–960MHz med regionale tuningkrav |
| Protokoller | ISO/IEC 14443 Type A, ISO/IEC 15693 og NFC Forum typer | EPC Klasse 1 Gen 2 / ISO/IEC 18000-63 |
| Typisk læseadfærd | Tryk eller kort afstands-aflæsning | Kort rækkevidde til flere meter med passende læser, antenne og miljø |
| Smartphone-kompatibilitet | Muligt med kompatible NFC-chips og understøttet telefonadfærd | Kræver normalt en dedikeret UHF-læser |
| Almindelig sikkerhedsbrug | Mobil produktgodkendelse, sikre URL'er, adgangslegitimationsoplysninger og manipulationsbevidste applikationer | Lagersynlighed, forsyningskædesporing, vareidentifikation og overvågning af exit-hændelser |
| Hukommelsesterminologi | UID, brugerhukommelse, sider, blokke, adgangskoder, nøgler og godkendelsesfunktioner | EPC, TID, reserveret hukommelse og valgfri brugerhukommelse |
| Hovedvalgindgange | Telefon eller læser, protokol, datastørrelse, sikkerhedsniveau og antenneområde | Regionalt bånd, læser, læsezone, emnemateriale, orientering, tæthed og målområde |
NFC er velegnet, når en forbruger, inspektør eller medarbejder skal trykke på det indlejrede tag ved hjælp af en kompatibel telefon eller HF-læser for at åbne en produktpost eller udføre godkendelse.
UHF er velegnet, når mange varer skal identificeres hurtigt, ved en portal, på en hylde, inde i et lager eller under forsyningskædebevægelser.
ISO/IEC 15693-indlæg kan passe til kompatible biblioteks-, dokument-, aktiv- og industrielle applikationer. De bør ikke antages at fungere med enhver ISO/IEC 14443-læser eller smartphone-workflow.
Faktisk læserækkevidde afhænger af chipfølsomhed, antennedimensioner, læsereffekt, læseantenne, regionale regler, mærket materiale, orientering og endelig indlejret konstruktion.
Disse NFC Forum Type 2-chips er meget brugt til URL'er, produktinformation og mobilinteraktion. Deres brugerhukommelseskapacitet er forskellig, så de nødvendige NDEF-data bør færdiggøres før chipvalg.
Sikre chips kan understøtte AES-godkendelse, sikker meddelelse, originalitetstjek og beskyttede data. De kræver sikker nøgleprovisionering, personalisering og backend-validering.
MIFARE Ultralight-, Classic- eller DESFire-produkter kan være nødvendige for kompatible adgangs-, billet-, medlemskabs- eller multi-applikationssystemer. Læserfirmware, software, nøgler og datastruktur skal matche.
ICODE-produkter kan understøtte ISO/IEC 15693 biblioteks-, asset- og vicinity-reader-projekter. Præcis chipgenerering, hukommelse og originalitet eller adgangskodefunktioner bør bekræftes.
Valg af UHF-chip bør tage hensyn til EPC-kapacitet, fabriks-TID, valgfri brugerhukommelse, følsomhed, adgangs- eller dræb-adgangskoder, kodningshastighed og læserkompatibilitet.
Den originale sides 144-888-byte rækkevidde svarer til udvalgte NFC-chipfamilier, ikke alle HF-, LF- eller UHF-indlæg. UHF-hukommelse er almindeligvis specificeret i EPC, TID og brugerhukommelsesbits.
UID, TID og EPC tjener forskellige formål. Angiv, hvilken værdi der skal læses, programmeres, udskrives, konverteres til decimal eller hexadecimal og matches med en QR-kode, stregkode eller produktpost.
Antennedimensioner påvirker RF-ydeevnen, mens de samlede indlægsdimensioner bestemmer bærerarealet og -pladsen, der kræves af produktdesignet. Begge dimensioner skal vises på den godkendte tegning.

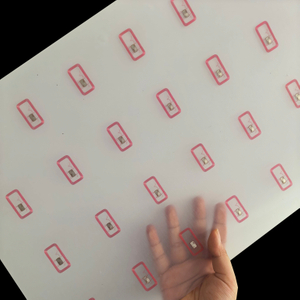

Et arklayout bør specificere arkets dimensioner, antennepositioner, chiporientering, registreringsmærker, kortstanselayout og afstand mellem indlæg.

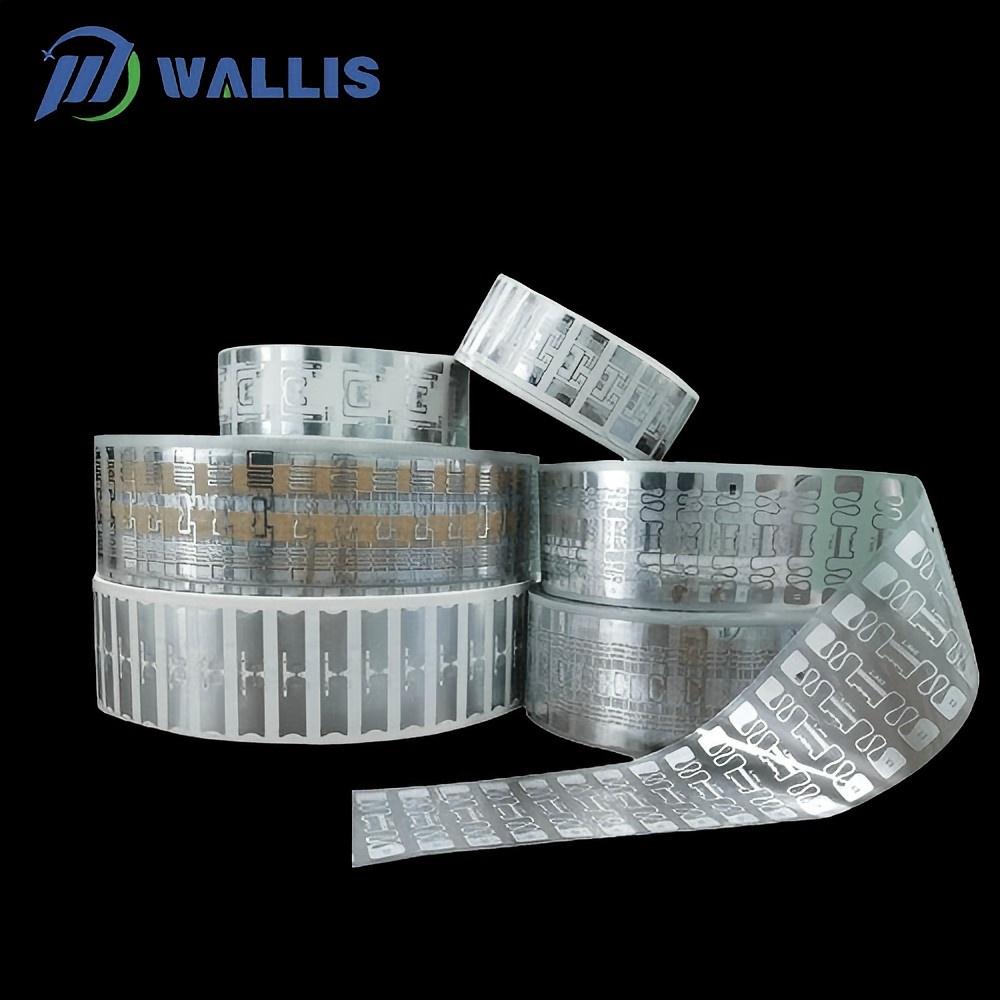

Rulleforsyning kræver en godkendt kernestørrelse, banebredde, stigning, spånorientering, tværbaneposition, viklingsretning, maksimal rullediameter og indlæg pr. rulle.
Kort- eller produktlaminering skal forblive inden for de godkendte grænser for chipforbindelsen, bæreren og antennen. Test hele varme-, tryk- og afkølingscyklussen før bulkproduktion.
Smartkort-layout skal forhindre interferens med magnetstriber, kontaktmoduler, prægning, huller, signaturpaneler og kortskæringsområder.
Standardindlæg kan detunere i nærheden af metal, væske, kulstoffyldt plastik eller elektroniske komponenter. En specialiseret antenne, ferrit, spacer eller alternativ placering kan være påkrævet.
Definer, om defekte indlæg fjernes, mærkes eller bibeholdes, og angiv det maksimale antal splejsninger. Automatiseret produktionsudstyr kan kræve strenge kontinuitetsregler.
HF-tørre indlæg kan lamineres ind i adgangs-, medlems-, campus-, hotel- eller transportkort, når antennen, chippen og kortstrukturen matcher læseren og fremstillingsprocessen.
Sikker NFC-indlæg kan indlejres i emballage, certifikater, luksusvarer eller elektronik for at forbinde hver vare til en kontrolleret digital identitets- og autentificeringstjeneste.
UHF-indlæg kan understøtte lagerbeholdning på vareniveau, undtagelsesalarmer og udgangsovervågning, når de er integreret med RFID-læsere, butikssystemer og definerede driftsprocedurer.
Tørre indlæg kan være lamineret eller indkapslet inde i billetter, badges og armbånd til identifikation, adgang og engagementsapplikationer.
Kompatible HF-indlæg kan understøtte cirkulation, dokumentsporing og arkivstyring i henhold til læserprotokollen, datamodel og placeringskrav.
Tørre indlæg kan integreres i støbte eller laminerede produkter, men hårde temperaturer, kemikalier, vibrationer, metal og mekanisk stress kan kræve et specialiseret indkapslet mærke.
UHF tørre indlæg kan konverteres til karton, palle, returbeholder eller vareetiketter, efter at antennen er valgt til det faktiske emballagemateriale og indhold.
| Sammenligning | RFID tørt indlæg efter integration | trykt stregkode |
|---|---|---|
| Læsemetode | Radiokommunikation; sigtelinje er muligvis ikke påkrævet | Optisk scanning kræver normalt en synlig kode |
| Bulk læsning | Muligt med passende UHF-tags, læsere og vareafstand | Normalt scannes individuelt, medmindre der anvendes avancerede billedbehandlingssystemer |
| Data | Chip-specifikt ID og programmerbar hukommelse kan være tilgængelig | Udskrevet kode linker til en identifikator eller datapost |
| Sikkerhed | Spænder fra grundlæggende identifikatorer til kryptografisk autentificering, afhængigt af chip og system | Kan bruge serialiseret, krypteret eller digitalt signeret data, men det synlige symbol kan kopieres |
| Holdbarhed | Afhænger af materialet, der indkapsler det tørre indlæg | Afhænger af printkvalitet, overflademateriale, belægning og slidpåvirkning |
| Omkostninger og infrastruktur | Højere tag- og læsesystemomkostninger med automatisering og fordele uden for synsvidde | Lavere enhedsomkostninger og bredt tilgængelige optiske scannere |
| Bedste brug | Automatiseret identifikation, indlejrede legitimationsoplysninger, beholdning og autentificeret digital interaktion | Billig visuel identifikation, forbrugerscanning og bred kompatibilitet |
RFID og stregkoder bruges ofte sammen. En trykt QR-kode kan give universel visuel adgang, mens den indlejrede RFID-komponent understøtter automatiseret læsning, kontrollerede legitimationsoplysninger eller chip-baseret godkendelse.
Applikation og påkrævet godkendelses-, sporings- eller adgangsfunktion
HF/NFC, UHF eller en anden påkrævet frekvens
Protokol og foretrukken chipmodel
Læser, smartphone, encoder eller adgangssystemmodel
Sikkerhedsfunktioner, nøgler, backend og manipulationskrav
Mållæseområde og læsemiljø
Slutproduktmateriale, metal eller væskenærhed og installationsposition
Antennemål, samlede indlægsmål og tilgængeligt integrationsareal
Rullekerne, stigning, viklingsretning eller pladematrix
Lamineringstemperatur, tryk, korttykkelse eller husproces
Kodning, UID/TID/EPC-matchning og krav til trykte data
Mængde, prøvekrav, emballage, destination og tidsplan
Send din tørre indlægsspecifikation
Tørre indlæg skal testes for chiprespons, antenneforbindelse, bærertilstand og synlige defekter i henhold til den godkendte inspektionsplan.
Test det foreslåede indlæg med den tilsigtede læser, antenne, strøm, produktmateriale, orientering og endelig indlejret position. Friluftsydelsen kan afvige væsentligt fra det færdige produkt.
Kør selve varme-, tryk-, støbnings-, hærdnings- eller indkapslingscyklussen og bekræft chipoverlevelse, antennekontinuitet, registrering og endelig læseydelse.
For anti-forfalskede applikationer skal du verificere nøgleklargøring, dynamiske meddelelser, serversvar, genafspilningshåndtering, fejltilstande og forbruger- eller inspektørarbejdsgange.
Til udgangsovervågning, testlæsezoner, tag-orientering, afskærmning, varetæthed, falske alarmer, hændelsesregler og integration med lager- eller butikssystemer.
Læs kodede data tilbage og bekræft, at UID, TID, EPC, QR-koder, serienumre og produktregistreringer forbliver korrekt matchede.
Bekræft indlægstal, positioner, stigning, arkregistrering, rulleretning, splejsninger, mærkning af defekt indlæg og beskyttende emballage.
Wallis kan gennemgå HF/NFC-, ISO/IEC 15693- og UHF-projekter i henhold til det påkrævede læser-, rækkevidde-, hukommelses- og sikkerhedsniveau.
Antennedimensioner, bærestørrelse, rullespecifikationer og arkmatricer kan udvikles omkring kort, etiket eller produktintegrationsudstyr.
Købere kan diskutere sikre NFC-chips, NDEF, EPC, adgangskoder, UID/TID-læsning, variable poster og backend-linkede godkendelseskrav.
Tørre indlæg kan udvikles sammen med PVC-, PET- og polycarbonatkortkonstruktioner, underlagt kompatibilitetstest og godkendte behandlingsbetingelser.
Fysiske prøver hjælper med at validere RF-ydeevne, sikkerhedsworkflow, arkregistrering og modstand mod den endelige laminerings- eller indlejringsproces.
Anmod om prøver og seneste priser
Det er en RFID-chip-og-antennesamling på en bærer uden det endelige trykfølsomme klæbemiddel, printbare overflademateriale eller beskyttende hus.
Nej. Et vådt indlæg eller en færdig RFID-etiket bruges normalt, når selvklæbende påføring er påkrævet. Et tørt indlæg er beregnet til yderligere ombygning, laminering eller indstøbning.
Nej. Basischips giver hovedsageligt identifikation. Stærk autentificering kræver en sikker chip, kontrollerede nøgler, beskyttet personalisering og en pålidelig bekræftelsesbackend.
Nej. Tyveriforebyggelse kræver læsere, antenner, software, advarselsregler og driftsprocedurer. Indlægget er en komponent i det komplette system.
Sikre NFC-produkter såsom NTAG424 DNA kan være passende til kryptografisk godkendelse. Valget afhænger af telefonkompatibilitet, nøgler, backend-design, manipulationskrav og risikoniveau.
Kun når der anvendes en kompatibel chip og antennesløjfe eller en passende ødelæggelig konstruktion. Et standard tørt indlæg registrerer ikke åbning.
Ja, når antennestørrelse, chipposition, korttykkelse, lamineringstemperatur, tryk og læserkompatibilitet bekræftes gennem prøvetestning.
Ja. Målsiden viser 13,56MHz ISO/IEC 14443, 13,56MHz ISO/IEC 15693 og UHF-frekvensmuligheder. Nøjagtige chips og antenner skal bekræftes.
Kun et specifikt designet dobbeltfrekvensprodukt kan understøtte begge grænseflader. Standard NFC- og UHF-indlæg er separate produkter.
HF og NFC er normalt kortdistanceret, mens UHF kan nå flere meter under passende forhold. Endelig rækkevidde afhænger af chip, antenne, læser, materiale, orientering og endelig integration.
Standardantenner detunerer ofte i nærheden af metal. En specialiseret antenne, ferrit, afstandsstykke eller alternativ placering kan være påkrævet og bør testes på det færdige produkt.
Ja. Brugerdefinerede dimensioner kan gennemgås i henhold til frekvens, chipimpedans, tilgængelig plads, materiale, målområde og ordrevolumen.
Kodning kan diskuteres i henhold til den valgte chip. Angiv hukommelseskort, format, sekvens, adgangskode eller nøglekrav og regler for genlæsning.
Ja. Rulle- og arkformater kan tilpasses efter etiketkonvertering, kortlaminering, stansning eller produktmonteringsudstyr.
Ja. Test RF-ydeevne, laminering, indkapsling, sikkerhedsarbejdsgange, læserkompatibilitet, arkregistrering og slutproduktets holdbarhed.
Send applikation, frekvens, protokol, chip, læser, sikkerhedskrav, integrationsmateriale, antennestørrelse, ark- eller rulleformat, kodning, mængde, emballage og destination.
