Световодна плоча
Уолис
| Количество: | |
|---|---|
Wallis произвежда персонализирани PMMA акрилни светлинни плочи (LGP) с прецизни лазерни точки за LED светлинни кутии, рекламни дисплеи, рафтове за търговия на дребно, таванно осветление, табла с менюта и други приложения с осветени ръбове. Моделът на оптичните точки пренасочва светлината, навлизаща от ръба на панела, и я разпределя по осветената повърхност за ярък, последователен изход.
Предлага се в дебелини 3–12 mm , персонализирани размери и едностранни или двустранни визуални конфигурации, всеки PMMA LGP може да бъде съобразен с размера на панела, позицията на светодиода, ръба за входяща светлина и необходимото приложение. Wallis също поддържа лазерно пунктиране, V-образно рязане, CNC рязане, пробиване, полиране на ръбове, почистване и експортиране на опаковки за OEM и поръчки за проекти.
Поискайте персонализирана оферта за LGP
| Име на продукта | PMMA Акрилна световодна плоча | Марка | Уолис |
| Материал | PMMA акрил | Дебелина | 3–12 мм |
| Размер на суровината | 1220 × 2440 мм | Завършен размер | Персонализирани по чертежи |

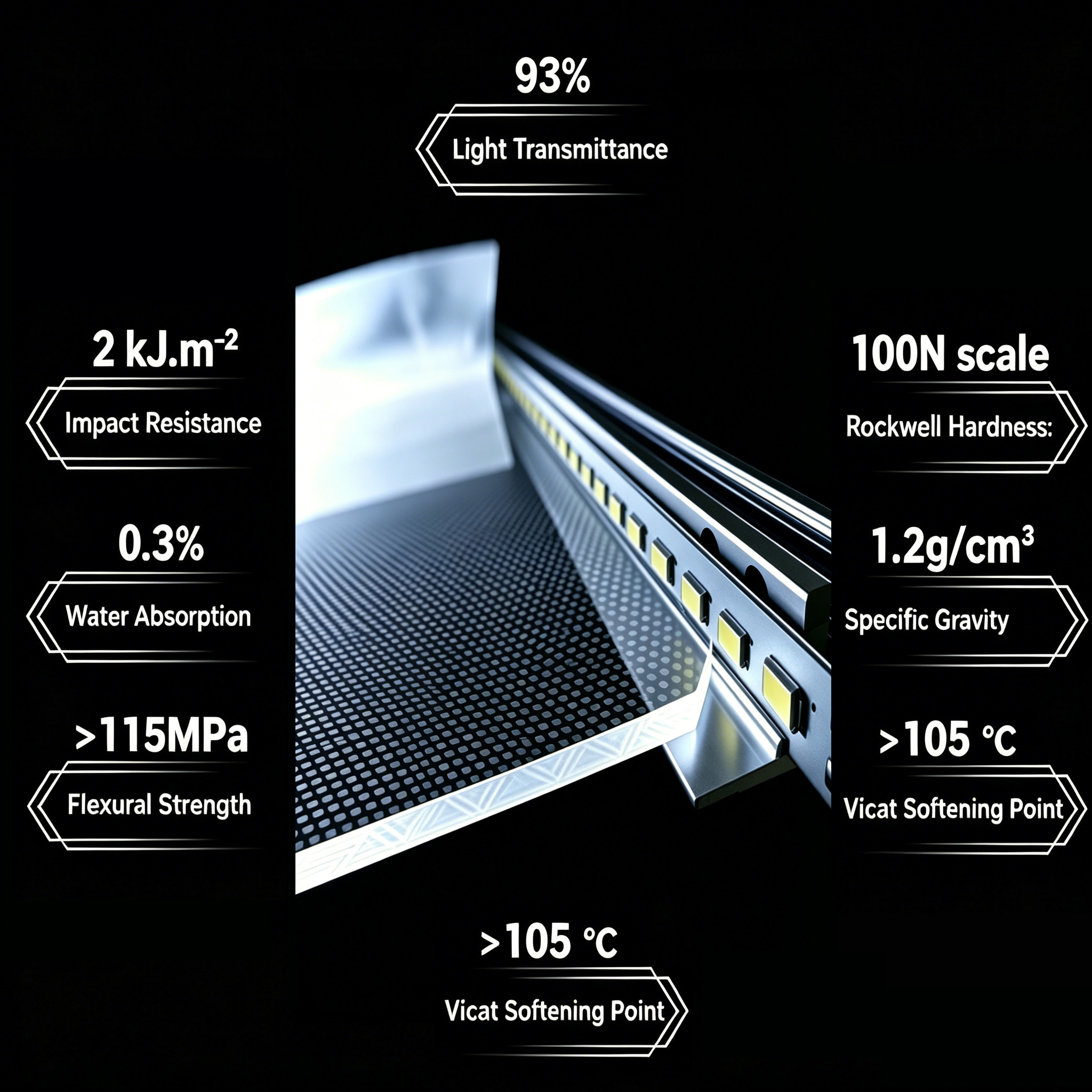

| Светлопропускливост | До 93% за определения прозрачен PMMA материал | Метод на обработка | Лазерни точки или V-образни линии за рязане |
| Визуална повърхност | Еднолицев или двулицев | Минимално количество за поръчка | 1 бр |
| Изработка по поръчка | CNC рязане, пробиване, полиране и обработка на ръбове | Опаковка | Кашон и дървена кутия |
| Основна употреба | Проекти за осветление, табели и дисплеи | Място на произход | Шанхай, Китай |
LED лентите или модулите са разположени близо до един или повече полирани ръбове на панела. Правилното подравняване между LED източника на светлина и ръба PMMA подобрява свързването на светлината и намалява оптичните загуби, които могат да бъдат избегнати.
Панелът PMMA насочва входящата светлина през повърхността му. Дебелината на панела, размерите, състоянието на ръбовете, стъпката на светодиодите и броят на входните ръбове на светлината влияят на това колко далеч се движи светлината и как работи крайната система.

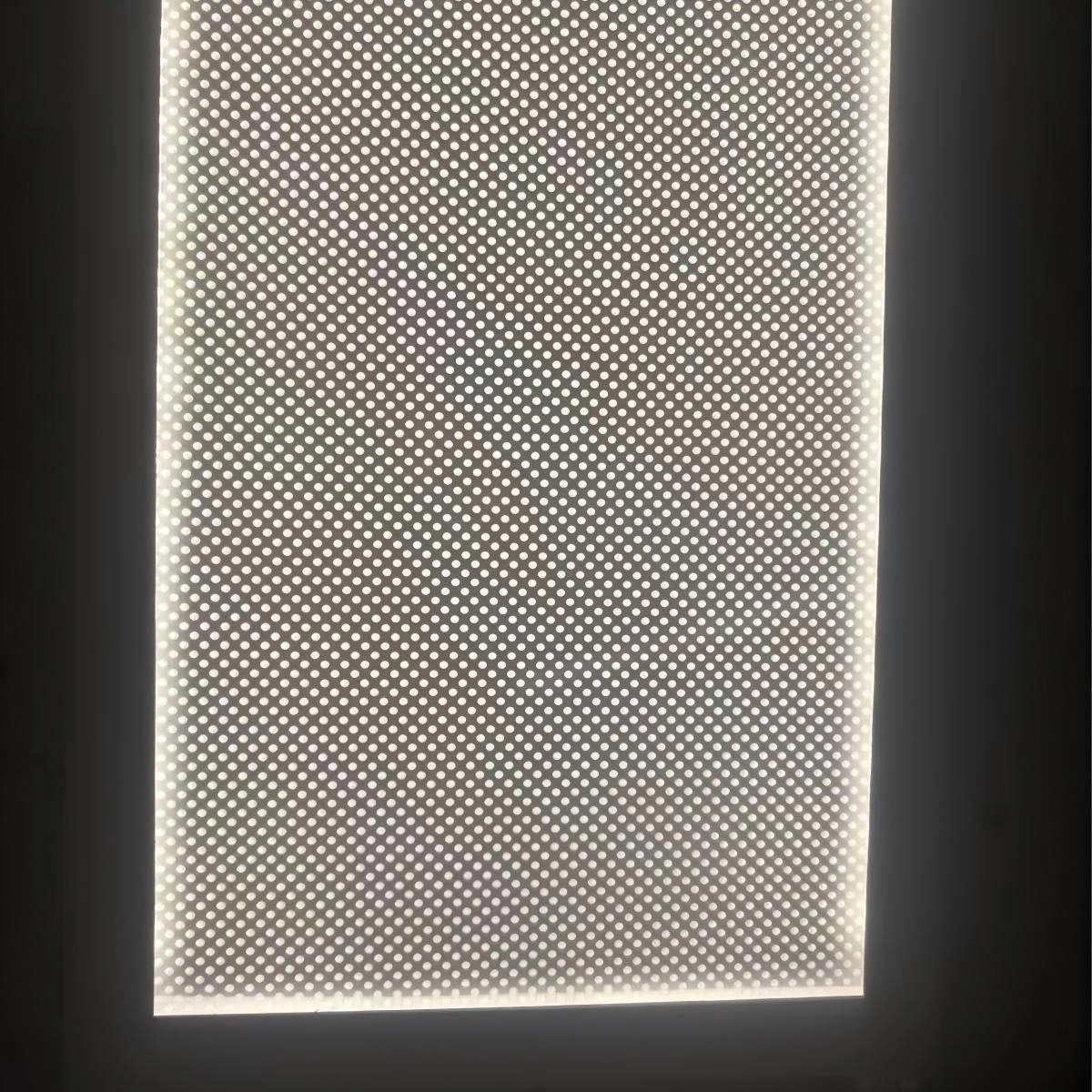

Компютърно проектирани лазерни точки прекъсват вътрешния път на светлината и насочват контролирани части от светлина през повърхността на панела. Размерът, дълбочината и разстоянието на точките могат да се регулират според разстоянието от LED източника, за да се намалят видимите ярки ленти, тъмните области и разликите в яркостта от центъра до ръба.
Специфично за проекта оформление на лазерни точки помага за разпределяне на ръбовата светлина в целия панел, вместо да концентрира яркостта близо до LED лентите. Това поддържа по-чист визуален резултат за графики, табели, рафтове и декоративно осветление.
Тъй като светодиодите са инсталирани по ръба на панела, PMMA LGP може да поддържа тънки светлинни кутии, компактни табели, осветени рафтове и нископрофилни дисплейни структури, където конвенционалното дълбоко задно осветяване е неподходящо.
Wallis може да персонализира дължината на панела, ширината, дебелината, формата, позицията на отвора, слотовете, вдлъбнатините, светлинните ръбове, плътността на лазерните точки, посоката на излъчване и обработката на ръбовете според чертежа на купувача и дизайна на сглобяването.
С минимално количество за поръчка от една бройка, клиентите могат да оценят прототип, използвайки предвидените светодиоди, рефлектор, дифузьор, рамка и работни условия, преди да потвърдят по-голяма производствена поръчка.
Осветление на рафтовете на дребно
Таванно осветление
LED рекламни светещи кутии и светещи рамки за плакати
Осветление на рафтове за търговия на дребно, витрини и витрини
Табла с менюта, знаци за ориентиране и графики със задно осветяване
Таванни панели и интериорно декоративно осветление
Светлинни кутии от плат SEG и изложбени дисплеи
Търговско оборудване, осветени мебели и архитектурни елементи
| Сравнение | Лазерна точкова обработка | V-образна линия за рязане |
|---|---|---|
| Оптична структура | Контролирана микроточкова матрица, гравирана през панела | Прецизни V-образни канали или линии |
| Контрол на дизайна | Плътността на точките може да варира според разстоянието от светодиодния източник | Посоката на канала може да контролира извличането на светлина по определени пътища |
| Типична употреба | Общи светлинни кутии, дисплеи, рафтове и персонализирани форми | Проекти, изискващи насочено извличане или базиран на линии оптичен дизайн |
| Основа за избор | Размер на панела, стъпка на LED, входни ръбове и целево разпределение на яркостта | Геометрия на панела, посока на канала и необходим ефект на осветяване |
Най-подходящият метод на обработка зависи от цялостната осветителна структура. Уолис може да прегледа вашия чертеж, LED подредба и целева осветена зона, преди да препоръча лазерни точки, V-образни линии за рязане или специфична за проекта комбинация.
Размери и дебелина: Персонализирани опции за дължина, ширина и дебелина на панела 3–12 mm.
Форма на панела: Правоъгълници, квадрати и CNC -изрязване на потребителски контури въз основа на чертежи.
Конфигурация на входяща светлина: дизайни с един ръб, два ръба или много ръбове според оптичното оформление.
Посока на излъчване: Едностранни или двустранни визуални повърхности.
Модел на точки или линии: Персонализирана плътност на лазерните точки или V-образен дизайн.
Механична обработка: CNC рязане, пробиване, прорези, прорези, полиране и довършване на ръбове.
Опаковка: Защитни опаковки, кашони и дървени кутии за износ.
Обсъдете вашия персонализиран дизайн
За да съкратите времето за инженерен преглед и да подобрите точността на офертите, моля, предоставете възможно най-много от следните подробности:
Дължина, ширина, дебелина и количество на готовия панел
PDF, DWG или DXF чертеж с дупки, слотове, прорези и допуски
LED тип, LED стъпка, цветна температура и работна мощност
Позиция на светодиода и брой ръбове за входяща светлина
Изискване за едностранно или двустранно осветление
Рефлектор, дифузьор, дълбочина на рамката и структура за разсейване на топлината
Целева яркост, визуална еднородност и осветена зона за гледане
Изисквания за полиране на ръбове, защитно фолио, почистване и опаковане
Крайната яркост и еднородност зависят от цялостния оптичен комплект, а не само от пластината PMMA . LED изход, разстояние от LED до ръба, полиране на ръбове, размери на панела, рефлектор, дифузьор, налягане на рамката, топлинни условия и настройки на мощността могат да повлияят на резултата.
За персонализиран проект Уолис препоръчва оценка на прототип с предвидения от клиента LED източник и компоненти за сглобяване. След това резултатите от теста могат да се използват за потвърждаване на точковия модел и детайлите на изработката преди масовото производство.
Wallis предоставя поддръжка на едно гише за персонализирани проекти за световодни плочи PMMA , включително рязане на материал, обработка на лазерни точки, V-образно рязане, CNC производство, полиране на ръбове, почистване, проверка, защитно опаковане и подготовка на пратката.
Палетен пакет за износ
Зареждане на контейнер
Плътността на лазерните точки може да се регулира според размера на панела, местоположението на светодиода, посоката на входяща светлина и необходимата осветена зона, вместо да се прилага един общ шаблон за всеки проект.
Купувачите могат да комбинират доставка на материали, обработка на оптични шаблони, CNC оформяне, пробиване, полиране и експортно опаковане чрез един доставчик, намалявайки предаванията между отделни процесори.
Минималната поръчка на една бройка поддържа оценка на проекта, разработване на прототип и оптично тестване, преди купувачите да се ангажират с производствени количества.
Wallis работи с производители на осветление, производители на знаци, производители на дисплеи, изпълнители и екипи за закупуване, които изискват персонализирани размери, чертежи, повторна продукция и доставка за износ.
Изпратете вашата рисунка за преглед
Ежедневни операции на компанията
Световодната плоча PMMA е оптичен акрилен панел, който получава светлина от светодиоди, разположени по един или повече ръбове, и разпределя тази светлина върху по-голяма осветена повърхност чрез лазерни точки, гравирани линии или други извличащи структури.
Плътността и разстоянието на лазерните точки се променят в панела, за да се извлече повече или по-малко светлина на различни позиции. Правилно проектираният модел компенсира променящото се разстояние от светодиодния източник и подобрява разпределението на яркостта.
LGP транспортира и извлича светлина от монтирани на ръба светодиоди. Обикновено пред LGP се поставя разсейващ лист, за да смекчи излъчената светлина, да намали видимите шарки на точки и да подобри крайния външен вид.
Повечето едностранно осветени системи използват заден рефлектор за пренасочване на светлината надолу към зрителната повърхност и намаляване на оптичните загуби. Крайната конфигурация на рефлектора и дифузора трябва да се тества като част от цялостния монтаж.
Wallis доставя PMMA световодни пластини с дебелина от 3 mm до 12 mm. Препоръчителната дебелина зависи от размерите на панела, LED пакета, разстоянието на светлината, структурния дизайн и наличното пространство за монтаж.
да Плътността на точките може да бъде проектирана според готовия размер на панела, дебелина PMMA , позиция на светодиода, стъпка на светодиода, брой входни ръбове, посока на излъчване и целева осветена зона.
да Wallis може да осигури CNC рязане, дупки, слотове, прорези, полиране на ръбове и други изработки според чертежите на клиента и изискванията на проекта.
Минималното количество за поръчка е една бройка, което дава възможност да се поръча прототип за годност, оптично и монтажно тестване преди масово производство.
Пробите обикновено се подготвят за приблизително 3–7 работни дни след плащане и техническо потвърждение. Масовото производство обикновено отнема приблизително 2–5 седмици, в зависимост от количеството на поръчката, сложността на обработката и потвърдения производствен график.
Моля, изпратете PDF, DWG или DXF чертеж заедно с дебелината, количеството, разположението на светодиодите, входните ръбове на светлината, посоката на излъчване, детайлите на рефлектора и дифузера, обработката на ръбовете и изискванията за опаковката.
