Pielāgots augstas spilgtuma malas apgaismojuma LED apgaismojuma panelis

Pielāgots augstas spilgtuma malas apgaismojuma LED apgaismojuma panelis

Wallis augstas spilgtuma LED apgaismojuma panelis ir pielāgots malas apgaismojuma fona apgaismojuma risinājums, kas paredzēts reklāmas gaismas kastēm, mazumtirdzniecības displejiem, ēdienkartēm, izgaismotiem logotipiem, izstāžu grafikai, mākslas sienām, liftu dekorēšanai, viedierīcēm un OEM apgaismojuma mezgliem.

Panelis apvieno PMMA gaismas vadotnes paneli, precīzu lāzera punktu modeli, gaismas diodes, difuzoru un atstarojošu struktūru, lai pārvērstu gaismu no paneļa malām lielākā apgaismotā virsmā. Optiskais raksts tiek pielāgots atbilstoši paneļa izmēriem un LED pozīcijām, lai samazinātu redzamos karstos punktus, tumšos stūrus un nevienmērīgo spilgtumu.

Standarta gatavie izmēri ietver A0, A1, A2, A3, A4, B1, B2 un B3 ar salikto biezuma opcijām 7mm, 8mm, 9mm un 10mm . Standarta apgaismojuma iespējas ietver 3000 K silti baltu, 6000 K vēsi baltu un RGB , savukārt B2B projektiem ir pieejami pielāgoti izmēri, formas, LED izkārtojums, kabeļu novietojums un iepriekš samontētas konstrukcijas.

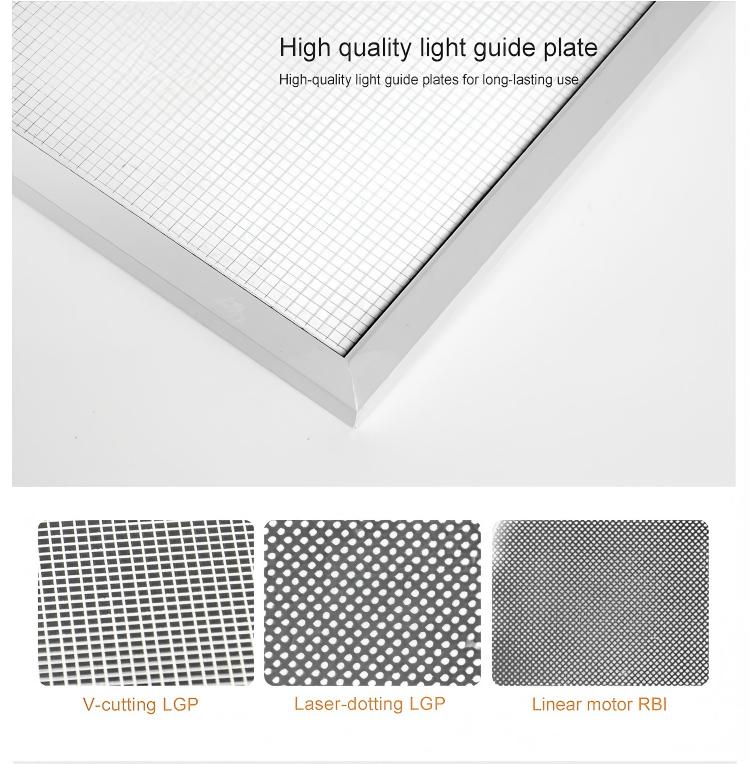

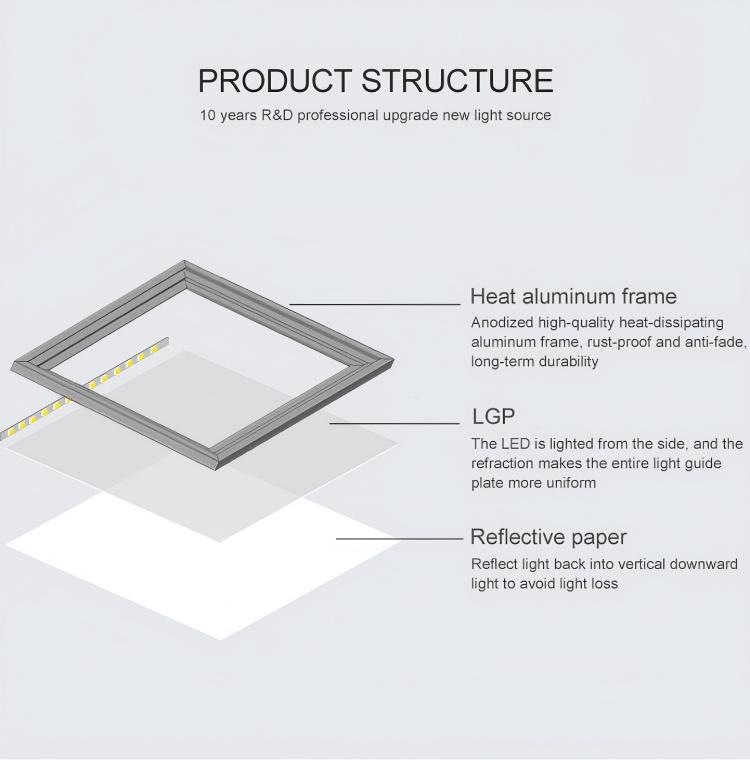

LED apgaismojuma paneļu struktūra un LGP apstrāde

Augsta spilgtuma LED apgaismojuma paneļa specifikācijas

Piezīme: norādītie izmēri 1230 × 2450 mm, 1250 × 1850 mm un 1400 × 2200 mm attiecas uz pašreizējām akrila loksnes opcijām, savukārt A0–B3 attiecas uz gataviem LED apgaismojuma paneļu formātiem. Galīgais izmantojamais apgaismotais laukums var atšķirties no ārējā paneļa izmēriem.

Standarta A sērijas un B sērijas paneļu izmēri

Pielāgoti paneļi var izmantot dažādas LED ievades malas atbilstoši paneļa proporcijām un spilgtuma prasībām. Vienas malas, divu malu vai vairāku malu dizaini jāapstiprina, izmantojot optisko novērtējumu un prototipu testēšanu.

Kā darbojas malas apgaismojuma LED apgaismojuma panelis

LED gaisma ieplūst caur paneļa malām

Gaismas diodes ir novietotas gar vienu vai vairākām apstrādātajām PMMA gaismas vadotnes paneļa malām. Gluda un pareizi izlīdzināta ievades mala palīdz savienot LED gaismu akrilā ar mazāku optisko zudumu.

Iekšējais atspīdums nes gaismu pāri PMMA

Gaisma pārvietojas cauri akrilam ar iekšējo atstarošanu. Bez kontrolēta ekstrakcijas modeļa spilgtums parasti koncentrētos pie LED malām un samazinātos visā panelī.

Lāzera punkti izvelk gaismu no virsmas

Ar lāzeru apstrādāti punkti pārtrauc iekšējo gaismas ceļu un novirza kontrolētās gaismas daļas uz redzamo virsmu. Punktu izmēru, dziļumu, atstarpi un blīvumu var pielāgot atkarībā no attāluma no LED avota.

Atstarotājs un difuzors pabeidz optisko sistēmu

Aizmugurējais atstarotājs novirza gaismu atpakaļ uz apgaismoto seju, savukārt difuzors sajauc iegūto gaismu un samazina atsevišķu punktu vai LED spilgto joslu redzamību.

Kas nosaka spilgtumu un apgaismojuma vienmērīgumu?

Augstu spilgtumu nenosaka tikai panelis PMMA . Galīgā optiskā veiktspēja ir atkarīga no visa apgaismojuma komplekta un tā sastāvdaļu saskaņošanas.

Ieteicamās optiskās veiktspējas prasības

Projektiem, kuriem ir svarīga apgaismojuma veiktspēja, aizstājiet vispārīgus aprakstus, piemēram, 'augsts spilgtums' ar izmērāmiem pieņemšanas kritērijiem. Mērīšanas metode ir jāvienojas pirms prototipa izgatavošanas.

Wallis ir jāapstiprina šīs vērtības, izmantojot apstiprinātu prototipu, izmantojot saskaņotās gaismas diodes, strāvu, atstarotāju, difuzoru, vadus, barošanas avotu un mērīšanas tīklu.

Wallis LED apgaismojuma paneļu galvenās priekšrocības

Vienmērīgs virsmas apgaismojums

Pielāgots punktu blīvuma sadalījums palīdz kompensēt gaismas intensitātes samazināšanos, palielinoties attālumam no LED avota. Tas atbalsta vienmērīgāku apgaismojumu centrā, malās un stūros.

Slim Edge-Lit konstrukcija

Malā uzstādītas gaismas diodes un PMMA LGP var izveidot plānu apgaismotu paneli, nenovietojot visu LED bloku tieši aiz visas virsmas.

Standarta un pielāgoti izmēri

Pircēji var izvēlēties standarta A sērijas un B sērijas izmērus vai sniegt rasējumus taisnstūrveida, apļveida, izliektiem, rievotiem vai neregulāriem CNC apstrādātiem paneļiem, ja to pieļauj ražošanas iespējamība.

Silti balts, vēss balts un RGB opcijas

Pašreizējā standarta diapazonā ietilpst 3000 K silti balta, 6000 K auksta balta un RGB. Projektiem, kuriem nepieciešama cita krāsu temperatūra, noskaņojama balta vai RGBW, jānorāda nepieciešamais kontrolieris, vadi un krāsu veiktspēja.

Iepriekš salikto paneļu opcijas

Wallis var piegādāt apstrādāto LGP atsevišķi vai nodrošināt jau samontētu paneli ar LED sloksnēm, difuzoru, atstarotāju, vadiem un aizsargiepakojumu, palīdzot OEM pircējiem samazināt sekundāro montāžas darbu.

Pielāgota optiskā modeļa izstrāde

Lāzera punktu parametrus var noregulēt atbilstoši gatavajiem izmēriem, LED atrašanās vietām, gaismas diodes augstumam, emisijas virzienam un nepieciešamajam apgaismojuma viendabīgumam.

Augsta spilgtuma LED apgaismojuma paneļu pielietojumi

Reklāmas gaismas kastes un izkārtnes

Malu apgaismotie paneļi nodrošina plānu un vienmērīgi apgaismotu fona apgaismojumu reklāmas gaismas kastēm, fona apgaismojuma grafikai, logotipa zīmēm, izvēļņu dēļiem un komerciālās informācijas displejiem.

Mazumtirdzniecības plaukti un displeja aprīkojums

Pielāgotus paneļus var integrēt plauktos, kosmētikas displejos, produktu stendos, vitrīnās un tirdzniecības vietās, lai izveidotu plānas apgaismotas virsmas.

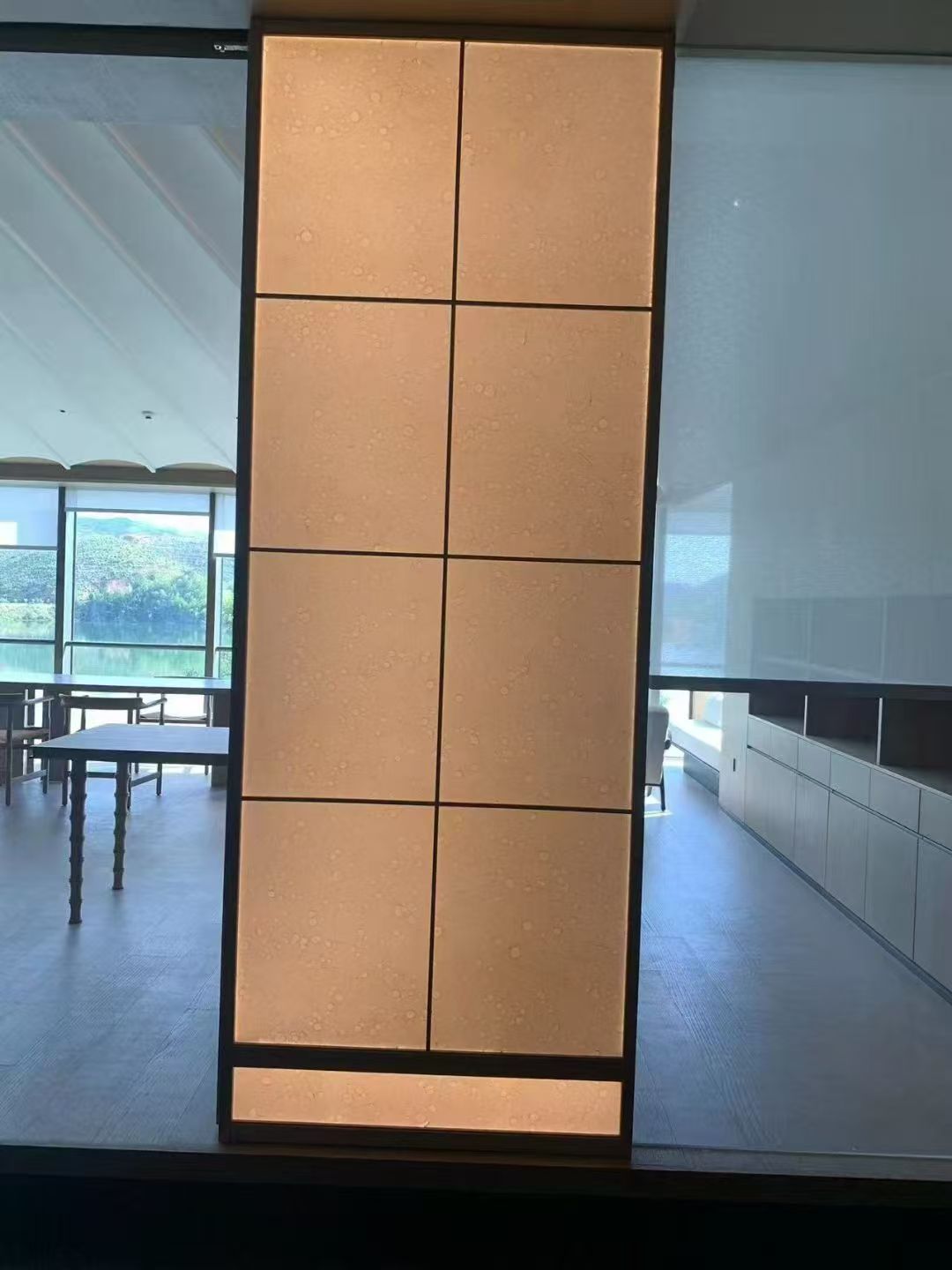

Mākslas sienas un dekoratīvie paneļi

Baltus vai RGB apgaismojuma paneļus var uzstādīt aiz dekoratīviem materiāliem, mākslas darbiem un caurspīdīgas sienu apdares interjera apgaismojuma efektiem.

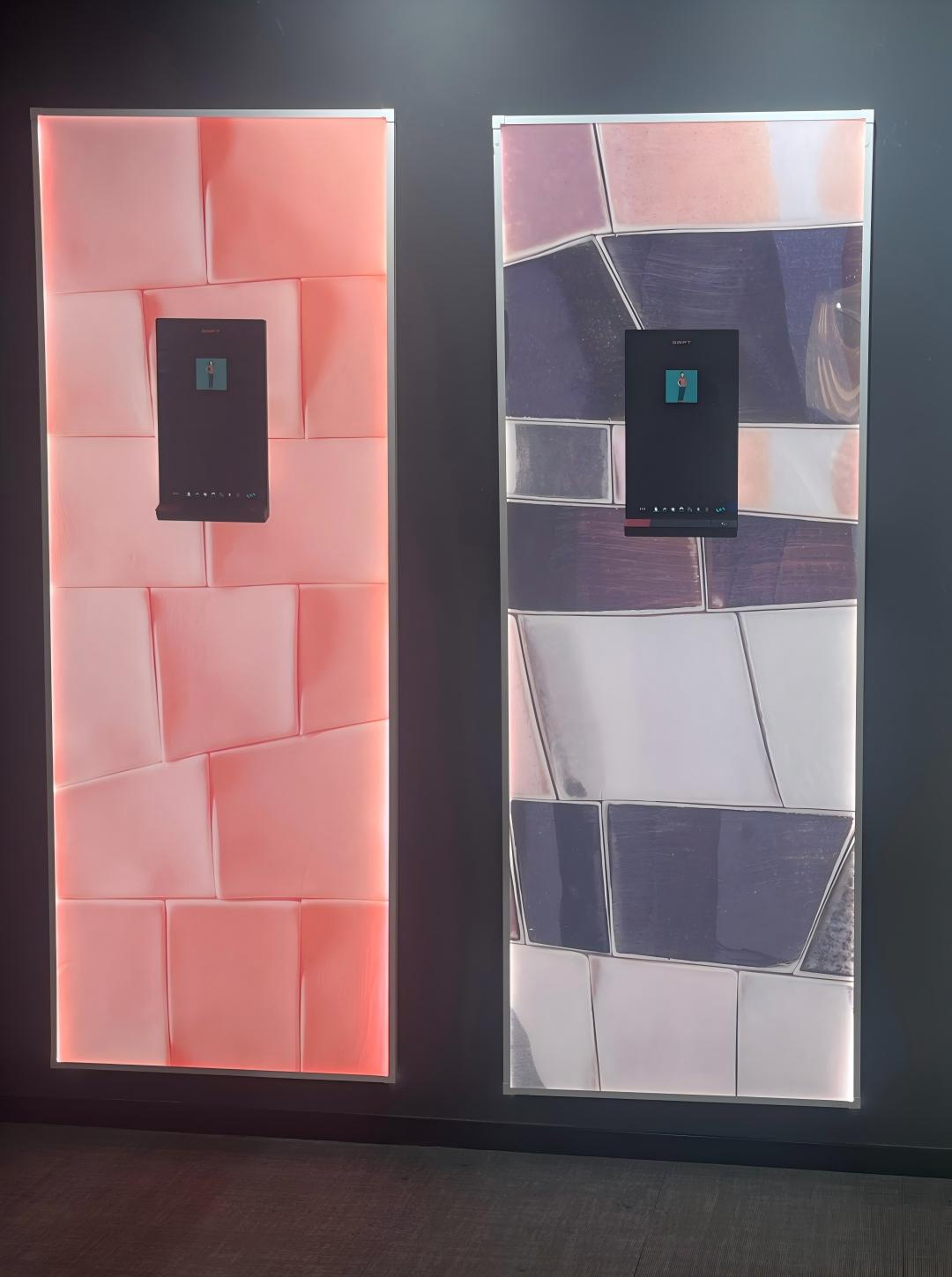

Lifts un interjera dekorēšana

Plānus apgaismojuma paneļus var iestrādāt lifta sienās, griestos, dekoratīvos elementos un arhitektoniskajos interjeros ar ierobežotu uzstādīšanas dziļumu.

Viedās ierīces un OEM fona apgaismojums

Pielāgotus gaismas vadotnes var izstrādāt vadības paneļiem, aprīkojuma saskarnēm, pārbaudes sistēmām, zīmola ierīcēm un citiem OEM produktiem, kuriem nepieciešams vienmērīgs virsmas apgaismojums.

Izstādes un muzeju ekspozīcijas

LED paneļi var apgaismot displeja grafiku, informācijas paneļus, vitrīnas un izstāžu struktūras, vienlaikus saglabājot plānu profilu.

Kā izvēlēties pareizo LED apgaismojuma paneli

1. Apstipriniet pabeigto apgaismoto zonu

Norādiet gatavo apgaismotās zonas garumu un platumu, kā arī maksimālos ārējos izmērus, kas pieejami galīgajā korpusā.

2. Izvēlieties paneļa biezumu

Standarta gatavā biezuma opcijas ir 7 mm, 8 mm, 9 mm un 10 mm. Izvēle ir atkarīga no paneļa izmēriem, stingrības, LED paketes, optiskajiem slāņiem un pieejamā uzstādīšanas dziļuma.

3. Definējiet spilgtuma mērķi

Ja iespējams, norādiet skaitlisku spilgtumu vai apgaismojuma mērķi. Tādi termini kā 'augsts spilgtums' var nozīmēt dažādus veiktspējas līmeņus izkārtnēm, mākslas darbiem, apskates apgaismojumam un apkārtējās vides dekorēšanai.

4. Izvēlieties LED ievades malas

Šobrīd uzskaitītajiem standarta izmēriem tiek izmantotas abas garās malas. Pielāgoti paneļi var izmantot vienu, divas vai vairākas ievades malas atkarībā no paneļa proporcijām un vajadzīgā spilgtuma.

5. Apstipriniet krāsu temperatūru un CRI

Izvēlieties 3000K, 6000K vai RGB no pašreizējā standarta diapazona. Mazumtirdzniecības, mākslas darbiem vai krāsu jutīgām lietojumprogrammām norādiet arī nepieciešamo CRI un krāsu temperatūras pielaidi.

6. Apstipriniet jaudas un vadības prasības

Norādiet nepieciešamo ieejas spriegumu, draivera atrašanās vietu, spraudņa veidu, kabeļa garumu, kabeļa izejas pozīciju, aptumšošanas protokolu un RGB kontrollera prasības. Pašreizējā lapā nav publicēts universāls spriegums vai jauda.

7. Norādiet instalācijas vidi

Norādiet, vai panelis tiks uzstādīts telpās, mitrā vietā, aiz stikla, mēbeļu iekšpusē vai āra korpusā. Tas ietekmē materiālu, blīvējumu, siltuma izkliedi un elektriskās prasības.

8. Nodrošiniet mehāniskos rasējumus

JPG, PDF, DXF vai DWG zīmējumā iekļaujiet caurumus, spraugas, iegriezumus, kabeļu izejas, stiprinājuma punktus, atstarpes un izmēru pielaides.

Balts LED vs RGB LED apgaismojuma paneļi

Pielāgoti apstrādes un montāžas pakalpojumi

• Pielāgots paneļa garums un platums

• 7mm, 8mm, 9mm un 10mm gatavie profili

• Taisnstūrveida un pielāgotas CNC formas

• Lāzera punktu blīvuma dizains

• Pielāgotas LED ieejas malas

• 3000K, 6000K un RGB apgaismojums

• Pielāgoti caurumi, spraugas un iegriezumi

• Kabeļa un savienotāja pozīcijas pielāgošana

• Atstarotāja un difuzora saskaņošana

• LED lentes uzstādīšana

• Iepriekš samontētu paneļu ražošana

• Prototipu optiskā pārbaude

• Privātās etiķetes un pielāgots iepakojums

• OEM / ODM ražošanas apjoms

Siltuma vadība un LED kalpošanas laiks

LED temperatūra tieši ietekmē gaismas jaudu, krāsu stabilitāti un kalpošanas laiku. Galīgajam panelim vai korpusam jānodrošina pietiekama siltuma izkliede, un tas nedrīkst ieslodzīt pārmērīgu siltumu ap LED sloksnēm.

Izmantojiet piemērotu alumīnija siltuma izlietni

Alumīnija LED kanāli vai rāmji var palīdzēt novadīt siltumu prom no LED PC B. Profils jāizvēlas atbilstoši LED jaudai, darbības laikam un apkārtējās vides temperatūrai.

Izvairieties no gaismas diožu pārspīlēšanas

LED strāvas palielināšana var īslaicīgi palielināt spilgtumu, bet var arī palielināt siltumu un paātrināt lūmena nolietojumu. Izmantojiet norādīto draiveri un darba strāvu.

Apstipriniet nominālo kalpošanas laiku un garantiju

Pašreizējā lapa nenodrošina formālu L70 vērtējumu, nominālo LED stundu skaitu vai visa produkta garantiju. Pirms lielapjoma iegādes pieprasiet šo informāciju par precīzu LED, draiveri un montāžu.

LED gaismas vadības paneļu kvalitātes kontrole

• PMMA materiālu un virsmas pārbaude

• Paneļa garuma, platuma un biezuma pārbaude

• Paneļa līdzenuma un deformācijas pārbaude

• Caurumu, slotu un kabeļa stāvokļa mērīšana

• Ieejas malas apdares pārbaude

• Lāzera punktu modeļa pārbaude

• Virsmas skrāpējumi, piesārņojums un melno punktu pārbaude

• LED krāsu temperatūras konsekvences pārbaude

• Vidējā, minimālā un maksimālā spilgtuma pārbaude

• Apgaismojuma-viendabīguma mērīšana

• Hotspot un tumšā stūra pārbaude

• Strāvas un vadu pārbaude

• Ja nepieciešams, novecošanas un temperatūras pārbaude

• Aizsargplēves un eksporta-iepakojuma pārbaude

Lietošana iekštelpās un ārā

Standarta LED apgaismojuma panelis galvenokārt ir paredzēts iekštelpu instalācijām. Pašreizējā produkta informācija nenodrošina ūdensizturīgu IP novērtējumu visai montāžai.

Āra projektiem nepieciešams piemērots pret UV izturīgs gaismas vadotnes materiāls, ūdensnecaurlaidīgs korpuss, noslēgti elektriskie savienojumi, mitruma pārvaldība un pārbaudīta IP aizsardzība. PMMA LGP vien nenodrošina visa produkta atbilstību ārpus telpām.

Materiālu un enerģijas apsvērumi

Malu apgaismota konstrukcija var samazināt paneļa dziļumu un koncentrēt gaismas diodes gar atlasītajām malām, nevis izmantot pilnu aizmugurējo LED bloku. Faktiskā energoefektivitāte jānovērtē, izmantojot izmērīto virsmas spilgtumu un kopējo enerģijas patēriņu, nevis tikai LED daudzumu.

PMMA , alumīnija un elektroniskās sastāvdaļas var būt reģenerējamas, izmantojot piemērotas otrreizējās pārstrādes sistēmas, lai gan otrreizēja pārstrāde ir atkarīga no vietējās savākšanas infrastruktūras un tā, cik viegli pabeigto paneli var izjaukt.

Nepieciešamā informācija precīzam piedāvājumam

• Gatavā paneļa garums un platums

• Nepieciešamā apgaismotā zona

• Nepieciešamais biezums

• Nepieciešamais daudzums

• Paneļa forma un mehāniskais rasējums

• Nepieciešamais vidējais spilgtums vai apgaismojums

• Nepieciešamā apgaismojuma vienmērīgums un aprēķina metode

• 3000K, 6000K, RGB vai cita apgaismojuma prasība

• Nepieciešams CRI

• LED ieejas malas

• Ieejas spriegums un barošanas avota atrašanās vieta

• Aptumšošanas vai RGB vadības prasība

• Kabeļa garums, savienotājs un izejas pozīcija

• Tikai LGP vai iepriekš samontēts panelis

• Iekštelpu vai āra uzstādīšana

• Nepieciešamie elektriskie sertifikāti

• Iepakojuma un nosūtīšanas prasības

• JPG, PDF, DXF vai DWG zīmējums

Bieži uzdotie jautājumi par LED apgaismojuma paneļiem

Kas ir malas apgaismots LED apgaismojuma panelis?

Tas ir plāns apgaismots panelis, kas novirza gaismu no gaismas diodēm, kas novietotas gar malām, uz PMMA gaismas vadotnes paneli. Lāzera punkti novirza iekšēji vadīto gaismu caur redzamo virsmu.

Kādi standarta izmēri ir pieejami?

Pašreizējā standarta diapazonā ietilpst A0, A1, A2, A3, A4, B1, B2 un B3. Pielāgotus izmērus un formas var izgatavot arī saskaņā ar rasējumiem.

Kādi biezumi ir pieejami?

Pašreizējās gatavo paneļu iespējas ir 7 mm, 8 mm, 9 mm un 10 mm. Galīgais biezums jāizvēlas atkarībā no paneļa izmēra, LED tipa, optiskajiem slāņiem un mehāniskās struktūras.

Kāpēc neapstrādāta akrila loksnes izmēri atšķiras no A sērijas izmēriem?

Lielāki 1230 × 2450 mm, 1250 × 1850 mm un 1400 × 2200 mm izmēri attiecas uz pašreizējām akrila neapstrādātas loksnes opcijām. A0–B3 ir gatavie LED paneļu formāti, kas izgriezti un samontēti no izejmateriāla.

Kurās pusēs ir gaismas diodes?

Pašlaik uzskaitītajos A0–B3 paneļos abās garajās pusēs tiek izmantotas gaismas diodes. Pielāgoti projekti var izmantot vienu malu, divas malas vai papildu malas atbilstoši izmēra un spilgtuma prasībām.

Kādas gaišas krāsas ir pieejamas?

Pašreizējās standarta opcijas ir 3000 K silta balta, 6000 K auksti balta un RGB. Citas krāsu temperatūras vai kontroles iespējas ir jāapstiprina projekta izvērtēšanas laikā.

Kāds ir paneļa spilgtums?

Pašreizējā lapa nepublicē fiksētu cd/m² vai luksa vērtība. Spilgtums ir atkarīgs no paneļa izmēra, LED modeļa, LED strāvas, ievades malām, punktu raksta, atstarotāja un difuzora. Norādiet skaitlisku mērķi prototipa apstiprināšanai.

Kādu apgaismojuma vienmērīgumu Wallis var nodrošināt?

Fiksēta vienmērības procentuālā daļa šim modelim pašlaik nav publicēta. Nepieciešamais procents, mērījumu režģis un aprēķina formula ir jāvienojas un jāpārbauda, ​​izmantojot apstiprinātu prototipu.

Vai lāzera punktu blīvumu var pielāgot?

Jā. Punktu izmēru, atstatumu un blīvumu var pielāgot atbilstoši paneļa izmēriem, LED pozīcijām, LED augstumam, spilgtuma mērķim un nepieciešamajam apgaismojuma viendabīgumam.

Vai Voliss var izgatavot pielāgotas formas?

Jā. CNC apstrāde var atbalstīt pielāgotas kontūras, apļus, līknes, caurumus, spraugas un iecirtumus, kur ir iespējams mehāniskais un optiskais dizains.

Vai Wallis var nodrošināt iepriekš samontētu paneli?

Jā. Wallis var nodrošināt PMMA LGP, LED sloksnes, difuzoru, atstarotāju, vadu un iepakojumu kā iepriekš samontētu apgaismojuma paneli atbilstoši projekta prasībām.

Kādu spriegumu panelis izmanto?

Pašreizējā lapā nav norādīts viens universāls spriegums. Ieejas spriegums un draivera izvēle ir atkarīga no izvēlētās LED lentes, paneļa izmēra, jaudas, kontrollera un galamērķa tirgus prasībām.

Kāds ir enerģijas patēriņš?

Enerģijas patēriņš atšķiras atkarībā no izmēra, LED daudzuma, LED strāvas un nepieciešamā spilgtuma. Pieprasiet jaudas aprēķinu precīzai paneļa konfigurācijai, nevis izmantojiet vienu vērtību visiem A sērijas un B sērijas izmēriem.

Vai apgaismojuma paneli var aptumšot?

Aptumšošanu var novērtēt ar saderīgām gaismas diodēm, draiveriem un kontrolieriem. Pieprasot piedāvājumu, norādiet nepieciešamo aptumšošanas metodi, vadības spriegumu vai RGB vadības sistēmu.

Kāds CRI ir pieejams?

Pašreizējā produkta lapa nepublicē CRI vērtību. Pircējiem jānorāda nepieciešamais CRI, ja ir svarīga precīza mākslas darbu, izstrādājumu, audumu vai drukātas grafikas prezentācija.

Vai paneli var izmantot ārpus telpām?

Standarta panelis galvenokārt ir paredzēts lietošanai iekštelpās. Āra projektiem ir nepieciešams atbilstošs pret UV izturīgs materiāls, ūdensnecaurlaidīgs korpuss, noslēgta elektroinstalācija un verificēts IP vērtējums visai montāžai.

Kā LGP LED panelis atšķiras ar OLED?

OLED ir pašizstarojošs displejs vai apgaismojuma tehnoloģija. LGP panelī tiek izmantotas atsevišķas gaismas diodes un PMMA gaismas vads, lai radītu virsmas apgaismojumu. LGP paneļus parasti izvēlas pielāgotām izkārtnēm un fona apgaismojumam, kur priekšroka tiek dota elastīgiem izmēriem un parastajiem LED komponentiem.

Kāds ir paredzamais kalpošanas laiks?

Kalpošanas laiks ir atkarīgs no LED specifikācijas, darba strāvas, ikdienas darba stundām, siltuma izkliedes, vadītāja kvalitātes un apkārtējās vides temperatūras. Pieprasiet izvēlētajai konfigurācijai LED nominālo kalpošanas laiku, lūmena uzturēšanas metodi un garantiju.

Vai es varu pieprasīt prototipu pirms masveida ražošanas?

Jā. Prototipu pārbaude ir ļoti ieteicama pielāgotiem izmēriem, neparastām formām, stingriem spilgtuma mērķiem, augstām viendabīguma prasībām, RGB apgaismojumam un OEM komplektiem.

Kāda informācija man jāsniedz, lai saņemtu citātu?

Norādiet paneļa izmēru, biezumu, daudzumu, formu, LED krāsu, spilgtuma mērķi, viendabīguma prasību, spriegumu, jaudas ierobežojumu, kabeļa pozīciju, vadības sistēmu, montāžas līmeni, darbības vidi un mehānisko rasējumu.

Pieprasiet pielāgotus LED apgaismojuma paneļu paraugus un cenas

Vai meklējat pielāgotu augstas spilgtuma LED apgaismojuma paneļu ražotāju izkārtnēm, mazumtirdzniecības displejiem, mākslas sienām, liftiem vai OEM fona apgaismojumam? Wallis nodrošina PMMA LGP apstrādi, lāzera punktu projektēšanu, LED saskaņošanu, CNC izgatavošanu, prototipu testēšanu un iepriekš saliktu paneļu pakalpojumus.

Nosūtiet savus izmērus, daudzumu, apgaismojuma krāsu, spilgtuma mērķi, kabeļa pozīciju un zīmējumu, lai saņemtu piemērotu optisko konfigurāciju, parauga ieteikumu un rūpnīcas piedāvājumu.
