Modúl faoi stiúir sidelit ard-chumhachta Wallis saincheaptha

Modúl LED Taobh-Lit Ardchumhachta 24V le haghaidh Boscaí Solais Fógraíochta

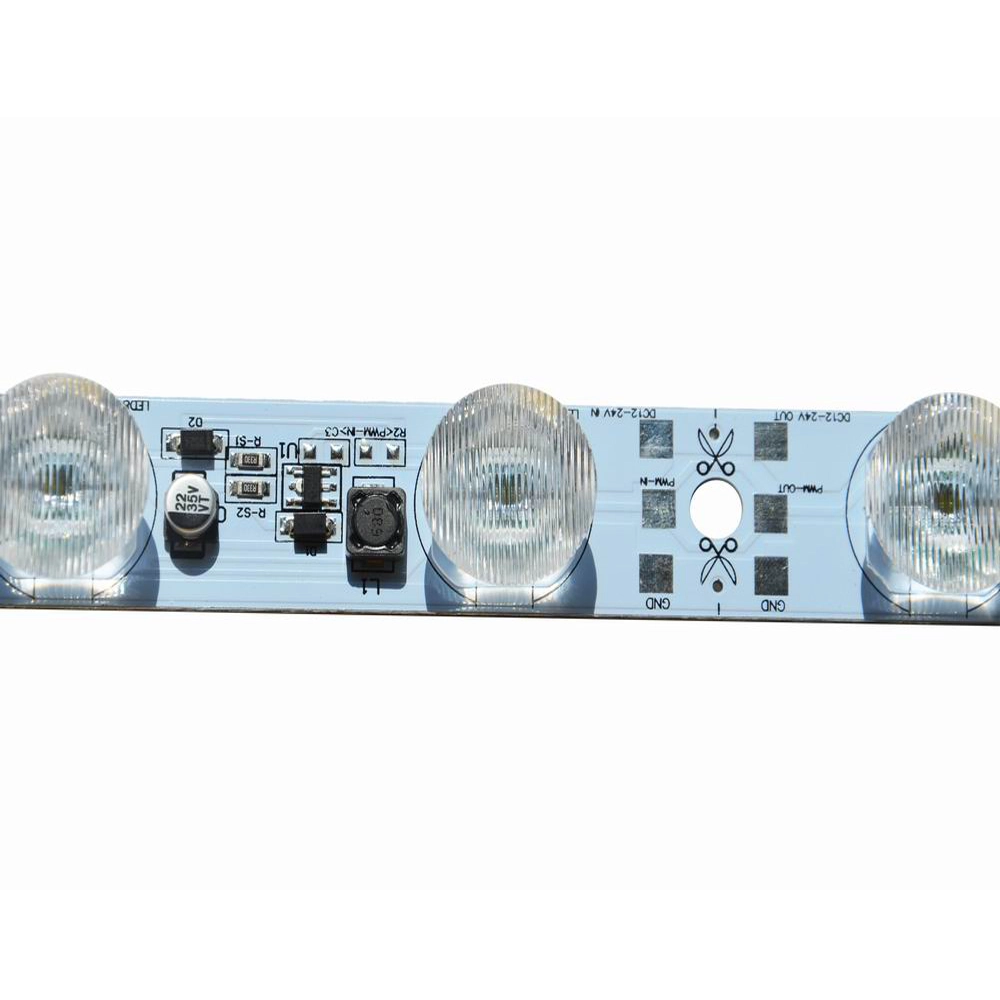

Is réiteach gairmiúil soilsithe ciumhais é Wallis modúl LED ardchumhachta atá deartha le haghaidh boscaí solais fógraíochta dhá thaobh, boscaí solais fabraice SEG, comharthaíocht soilsithe, taispeántais mhiondíola agus córais taispeána tráchtála i bhformáid mhór. Comhcheanglaíonn an tsamhail liostaithe A-9D470-XPG soilse XPG ard-aschuir, lionsaí optúla PMMA beachtas agus ciorcad sruth tairiseach chun soilsiú taobh láidir agus rialaithe a sheachadadh.

Ag feidhmiú ag ainmniúil DC24V , soláthraíonn an príomh-mhúnla 470 mm cumhacht 27W, flosc lonrúil 2200 lm, aschur bán fionnuar 6500K agus bhíoma optúil 10 × 25 ° . Cuidíonn an bhíoma caol neamhshiméadrach le solas a theilgean ar fud an taobh istigh de bhosca solais seachas gile a dhíriú gar don fhoinse LED.

Tá an dearadh soilsithe taobh seo oiriúnach go háirithe do bhoscaí solais tráchtála le doimhneacht inmheánach leordhóthanach, lena n-áirítear struchtúir dhá thaobh oiriúnacha de thart ar 80 mm nó níos mó ag brath ar thoisí an chomh-aireachta, ábhair diffuser, gile sprice agus leagan amach optúil.

Maidir le ceannaitheoirí B2B, monaróirí comharthaí, monarchana bosca solais SEG agus conraitheoirí taispeána, is féidir le Wallis tacú le roghnú modúl, ríomh cainníochta, gearradh gairmiúil, sádráil cónascaire críochfoirt agus moltaí suiteála bunaithe ar thionscadail.

Sracfhéachaint ar Mhodúl LED Taobh-Lit Ardchumhachta

Príomhghnéithe an Mhodúl LED Taobh-Lit Ardchumhachta

Teicneolaíocht Ard-gile XPG LED

Soláthraíonn soilse XPG ard-aschuir feidhmíocht lonrúil láidir d'iarratais fógraíochta agus taispeána gairmiúla. Seachadann an tsamhail A-9D470-XPG thart ar 2200 lm ag 27W , ag cuidiú le grafaicí móra a shoilsiú le níos lú modúil ardchumhachta ná réitigh soilsithe aschuir níos ísle.

Beachtas 10 × 25° Bhíoma Taobh-Soilsiú

Tá an léas optúil 10 × 25 ° deartha chun solas a dhíriú go cothrománach trasna taobh istigh an bhosca solais. Cuidíonn beam soilsithe taobh rialaithe le fad tarchurtha solais úsáideach a mhéadú agus gile iomarcach a laghdú gar don mhodúl.

Lionsa Optúil PMMA Ard-Éifeachtúlachta

Oibríonn gach stiúir ard-chumhachta le lionsa optúla PMMA chun treo agus dáileadh solais a rialú. Tá tábhacht ar leith ag baint le rialú ceart optúil i gcórais taobh-shoilsithe mar go gcaithfidh an solas taisteal thar limistéar comh-aireachta níos leithne sula sroicheann sé an dromchla grafach.

Ciorcad Reatha-Reatha le haghaidh Gile Cobhsaí

Cuidíonn an dearadh reatha leanúnach le coinníollacha oibriúcháin cobhsaí LED agus gile comhsheasmhach a choinneáil. Tá éifeachtacht chomhshó os cionn 95% ag an dearadh atá liostaithe faoi láthair, ag tacú le húsáid éifeachtach an tsoláthair cumhachta DC nasctha.

Córas Soilsithe Tráchtála DC24V

Tá córas DC24V ainmniúil praiticiúil le haghaidh suiteálacha bosca solais tráchtála. Sonraíonn an fhaisnéis táirge Wallis reatha freisin dearadh ionchuir leathan DC24-30V atá beartaithe chun tacú le gile cobhsaí faoi choinníollacha oibriúcháin oiriúnacha.

Bainistíocht Teirmeach Alúmanam-Bhunaithe

Gineann soilse ardchumhachta níos mó teasa ná na modúil comharthaí ísealchumhachta traidisiúnta. Cuidíonn suiteáil cheart ar struchtúr alúmanam nó ar phróifíl diomailt teasa comhoiriúnach le teas a aistriú ón PCB, ag tacú le gile níos cobhsaí agus iontaofacht fhadtéarmach.

Gearradh Gairmiúil agus Ullmhúchán Ceanglóra

Toisc go bhfuil an PCB alúmanaim thart ar 2 mm tiubh, ní mholtar gnáthghearradh láimhe. Maidir le tionscadail a dteastaíonn ailt níos giorra, is féidir le Wallis trealamh gairmiúil a úsáid chun rannóga oiriúnacha agus nascóirí críochfoirt solder a ghearradh roimh an loingsiú.

Sonraíochtaí Modúl LED Taobh-Lit Ard-chumhachta

Nóta: Ba cheart toisí an mhodúil deiridh, luchtú leictreach, cainníocht nasc ceadaithe, cosaint IP, doimhneacht suiteála agus cumraíocht soláthair cumhachta a dhearbhú de réir an tionscadail bhosca solais iarbhír roimh olltáirgeadh.

Cad is Modúl Taobh-litrithe LED ann?

Tá modúl LED taobh -lit , ar a dtugtar freisin , barra stiúir taobh-soilsithe nó barra stiúir imeall-solais modúl stiúir imeall-lit , suite ar thaobh amháin nó níos mó de fhráma bosca solais. In ionad a bheith ag lonrú díreach ar aghaidh ón taobh thiar den ghrafaic, solas tionscadail na soilse go cothrománach ar fud an taobh istigh den taispeáint.

Is féidir leis an gcéimseata suiteála seo a bheith éifeachtach go háirithe do bhoscaí solais dhá thaobh oiriúnacha mar is féidir le córas soilsithe taobh amháin cabhrú le soilsiú a dháileadh i dtreo an dá aghaidh ghrafacha. Braitheann an toradh soilsithe deiridh ar dhearadh lionsa optúla, doimhneacht bosca, ábhar grafach, frithchaiteacht inmheánach, spásáil modúil agus toisí comh-aireachta.

Modúl Taobh-Laite LED vs Modúl Backlit LED

Níl ceachtar den dá chóras níos fearr go huilíoch. Braitheann an rogha ceart ar struchtúr na comh-aireachta, méid grafach, doimhneacht inmhianaithe, dearadh aon-thaobh nó dhá thaobh agus gile riachtanach.

Cén fáth a Roghnaigh Modúil LED Taobh-Lit Ardchumhachta?

Tarchur Solas Láidir le haghaidh Boscaí Solas Móra

Tá soilse ardchumhachta in éineacht le lionsaí treorach deartha chun solas a sheoladh níos faide trasna na comh-aireachta ná na modúil ísealchumhachta traidisiúnta. Déanann sé seo modúil taobh-shoilsithe oiriúnach do thaispeántais fógraíochta níos mó ina gcaithfidh solas taisteal ón imeall i dtreo an ionaid.

Soilsiú Éide do Ghrafaic Dhá Thaobh

Is féidir le modúil taobh-soilsiú atá suite i gceart struchtúir taispeána dhá thaobh oiriúnacha a shoilsiú gan an dromchla cúil iomlán a líonadh le modúil LED. Mar sin is féidir le leagan amach ceart optúil ionaid dorcha a laghdú agus cainníocht LED agus castacht suiteála á rialú.

6500K Cool White le haghaidh Grafaic Fógraíochta

Soláthraíonn an teocht dath 6500K liostaithe cuma geal, brioscach bán a úsáidtear go coitianta le haghaidh grafaicí fógraíochta soilsithe, comharthaí tráchtála, taispeántais miondíola agus boscaí solais taispeántais.

Roghanna Ilchumhachta do Chaibinéid Éagsúla

Áirítear ar an raon liostaithe samhlacha 27W agus 15W. Ligeann leibhéil éagsúla chumhachta do dhearthóirí soilsithe modúl níos oiriúnaí a roghnú de réir toisí na comh-aireachta, an soilsiú riachtanach agus an leagan amach suiteála seachas an modúl céanna a úsáid do gach bosca solais.

Iarratais ar Mhodúil LED Taobh-Lit Ardchumhachta

• Boscaí solais fógraíochta dhá thaobh

• Boscaí solais fabraice SEG

• Córais comharthaíochta imeall-lit

• Boscaí taispeána soilsithe gan fráma

• Boscaí solais taispeána miondíola

• Painéil fógraíochta ionad siopadóireachta

• Taispeántais fógraíochta aerfoirt

• Boscaí solais fógraíochta fobhealach agus iarnróid

• Taispeántas agus taispeántais trádála boscaí solais

• Caibinéid comharthaí soilsithe i bhformáid mhór

• Córais taispeána branda tráchtála

• Fógraíocht saincheaptha agus tionscadail soilsithe comharthaíochta

Conas an Modúl LED Taobh-Lit Ceart a Roghnú

1. Deimhnigh Doimhneacht Bosca Solas

Bíonn tionchar ag doimhneacht na comh-aireachta ar an gcaoi a scaipeann an bhíoma optúil sula sroicheann sé an dromchla grafach. Tá modúl reatha Wallis beartaithe go háirithe do bhoscaí solais oiriúnacha le doimhneacht inmheánach thart ar 80 mm nó níos mó , ach braitheann an riachtanas deiridh ar leithead taispeána, ábhar grafach agus leagan amach soilsithe.

2. Deimhnigh Fad agus Leithead Bosca Solas

Is é an t-achar a chaithfidh an solas taisteal trasna an chomh-aireachta ar cheann de na fachtóirí roghnóireachta is tábhachtaí. Cuir an dá thoise ar fáil seachas an limistéar taispeána iomlán amháin mar is féidir le treoshuíomh modúl agus taobh suiteála difear suntasach a dhéanamh ar thoradh an soilsithe.

3. Deimhnigh Foirgníocht Aon Thaobh nó Thaobh Dúbailte

De ghnáth éilíonn comh-aireachta dhá thaobh ríomh optúil difriúil ó thaispeántas aon-thaobh mar go dteastaíonn soilsiú leordhóthanach ar an dá dhromchla grafacha. Inis do Wallis cén struchtúr a úsáidfear sula roghnófar cainníocht an mhodúil.

4. Roghnaigh an Leibhéal Cumhachta Cuí

Soláthraíonn an 27W A-9D470-XPG aschur lonrúil iomlán níos airde, agus is féidir an 15W A-5D360-XPG a mheas nuair a mheaitseálann modúl aschuir níos ísle an spás suiteála atá ar fáil agus an gile riachtanach. Ba cheart go mbeadh an roghnú deiridh bunaithe ar an gcomh-aireachta iomlán seachas ar wattage amháin.

5. Deimhnigh Ábhar Grafach agus Difuser

Tá tréithe tarchurtha solais agus idirleata éagsúla ag fabraic SEG, leatháin aicrileach, scannán backlit agus ábhair ghrafacha eile. Bíonn tionchar díreach aige seo ar ghile, spásáil mhodúil agus ar infheictheacht limistéar te nó dorcha.

6. Deimhnigh Ceanglais Dhíon, Lasmuigh agus Uiscedhíonach

Ba cheart ceanglais chosanta a shonrú roimh ordú. Inis do Wallis an ndéanfar an bosca solais a shuiteáil laistigh, lasmuigh nó i dtimpeallacht tais ionas gur féidir an táirge agus an réiteach imfhálú cuí a dhearbhú.

Conas Cainníocht Modúl Taobh-Laite LED a Ríomh

Níl aon fhoirmle aonair comhairimh modúl ann a oibríonn do gach bosca solais. Braitheann an chainníocht riachtanach ar fhad an chomh-aireachta, leithead, doimhneacht, uillinn bhíoma an mhodúil, aschur lonrúil, tarchur grafach, machnamh inmheánach, struchtúr aon-thaobh nó dhá thaobh agus gile sprice.

I gcás roinnt taispeántais dronuilleogacha, is féidir modúil a shuiteáil feadh na taobhanna urchomhaireacha is giorra agus solas an tionscadail ar fud na toise níos faide. I struchtúir eile, d'fhéadfadh go mbeadh modúil bhreise nó taobhanna gléasta éagsúla ag teastáil chun aonfhoirmeacht a choinneáil.

Mar shampla, úsáideann an treoir Wallis atá ann cheana féin bosca solais 115 × 250 cm chun a léiriú go bhféadfadh soilsiú taobh a bheith suite feadh na taobhanna 115 cm nuair is féidir leis an gcóras optúil an t-achar níos faide a chlúdach go leordhóthanach. Ba cheart caitheamh leis seo mar shampla tionscadail seachas mar riail suiteála uilíoch.

Conas Limistéir Dorcha agus Hotspots a Laghdú

Braitheann aonfhoirmeacht solais ar an gcóras optúil iomlán seachas ar aschur lumen LED amháin. Is féidir le modúl cumhachtach atá suiteáilte le spásáil mícheart nó céimseata comh-aireachta mí-oiriúnach a chruthú fós ionaid dorcha nó gile iomarcach in aice leis na himill.

• Meaitseáil an uillinn bhíoma optúil le toisí an chomh-aireachta.

• Spás comhsheasmhach a choinneáil idir modúil.

• Coinnigh na lionsaí optúla ailínithe i dtreo an limistéir soilsithe atá beartaithe.

• Roghnaigh fabraic SEG oiriúnach, ábhair ghrafacha idirleata nó cúlshoilsithe.

• Úsáid dromchlaí inmheánacha frithchaiteacha nuair a éilíonn dearadh an bhosca solais.

• Úsáid codanna modúl níos giorra nuair nach féidir le barraí fada céimseata na comh-aireachta a chlúdach i gceart.

• Cuir diomailt teasa leordhóthanach ar fáil le haghaidh aschur cobhsaí LED.

• Tástáil caibinéid neamhghnácha nó formáid mhóra roimh tháirgeadh ard-toirte nuair is praiticiúil.

Breithnithe maidir le Soláthar Cumhachta agus Suiteáil

Meaitseáil an Soláthar Cumhachta DC24V

Úsáideann na modúil LED liostaithe soláthar DC24V ainmniúil. Ba cheart cumas iomlán an tsoláthair chumhachta a ríomh ó líon na modúl nasctha, a gcumhacht rátáilte agus corrlach dearadh córais chuí.

Ríomh Ualach Iomlán Leictreach

Is féidir le tionscadal a úsáideann il-modúil 27W ualach iomlán suntasach a chruthú. Ba cheart do cheannaitheoirí an tsuiteáil iomlán a ríomh seachas soláthar cumhachta a roghnú bunaithe ar mhodúl amháin.

Deimhnigh Uasmhéid Ceangail

Ba cheart na modúil uasta in aghaidh an reáchtáil leictreach a dhearbhú ón sreangú deiridh agus sonraíocht an táirge roimh shuiteáil. Ná glac leis gur féidir líon neamhtheoranta modúl a nascadh in aon slabhra leanúnach amháin.

Úsáid Alúmanam le haghaidh Diomailt Teasa

Is féidir le próifíl alúmanam oiriúnach nó fráma bosca solais miotail cabhrú le teas a iompar ar shiúl ón modúl ardchumhachta. Tá tábhacht ar leith ag baint le dea-theagmháil theirmeach i dtaispeántais fógraíochta timthrialla fada.

Réitigh Modúl LED Taobh-Lit Chustaim do Cheannaitheoirí B2B

Tacaíonn Wallis le foinsiú tionscadal-bhunaithe do mhonaróirí boscaí solais, monarchana comharthaí, cuideachtaí taispeána, conraitheoirí taispeántais, monaróirí daingneáin mhiondíola, dáileoirí agus tionscadail fógraíochta tráchtála.

Roghnú Fad an Mhodúil

Is féidir méideanna modúl éagsúla a chomhcheangal de réir fad inmheánach na comh-aireachta. Cuidíonn sé seo le limistéir foircinn neamhshoilsithe a laghdú nach féidir le modúl fada amháin céimseata iomlán na suiteála a fheistiú.

Seirbhís Ghearrtha Ghairmiúil

Nuair a cheadaítear le dearadh an mhodúil, is féidir le Wallis an PCB alúmanaim a ghearradh go gairmiúil i rannóga stiúir oiriúnacha seachas a cheangal ar chustaiméirí an bord alúmanam tiubh a ghearradh le gnáth-uirlisí.

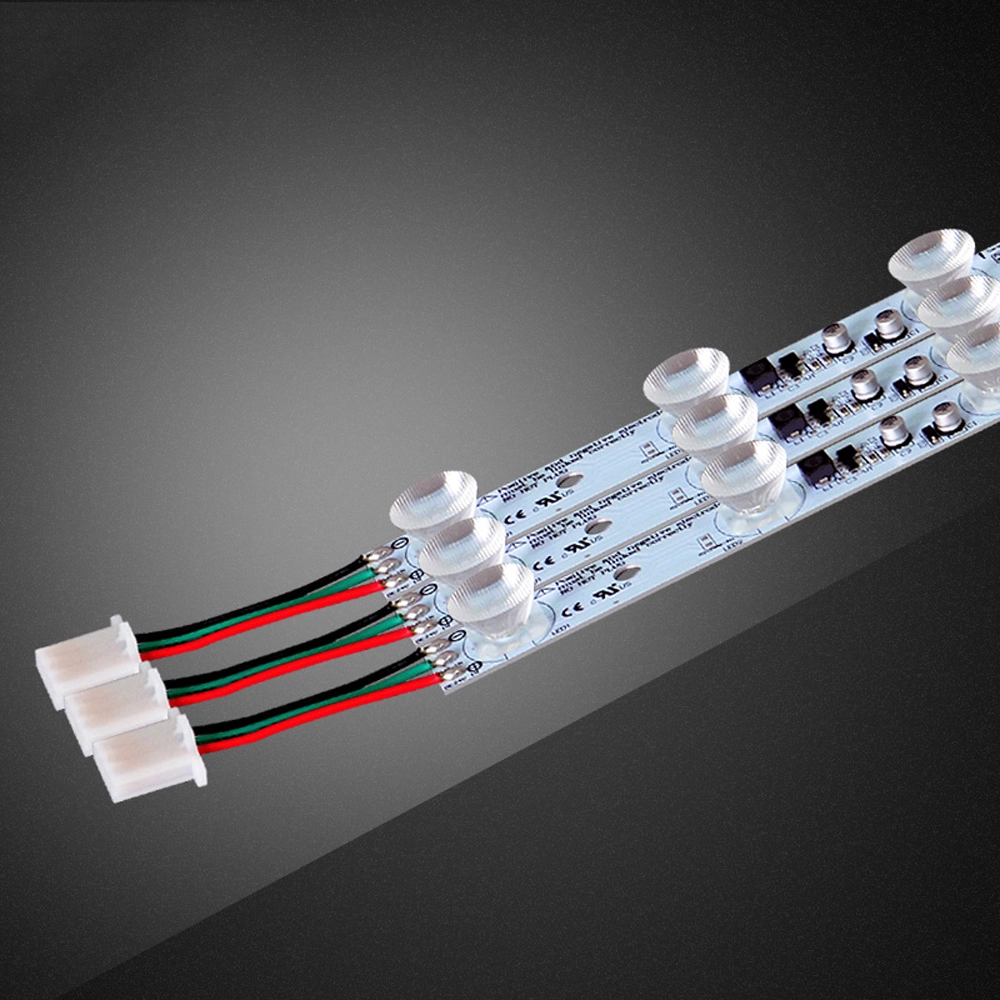

Nascóirí Teirminéil Réamhshádáilte

Is féidir nascóirí críochfoirt a ullmhú roimh an seachadadh nuair a dheimhnítear iad leis an tionscadal, ag cabhrú le cóimeáil a shimpliú agus obair sreangú a laghdú ag láithreán suiteála an chustaiméara.

Tacaíocht Leagan Amach Soilsiú an Tionscadail

Is féidir le ceannaitheoirí líníochtaí bosca solais nó grianghraif fráma a sholáthar ionas gur féidir treo modúil, cainníocht agus roghnú múnla oiriúnach a mheas sula n-ordaítear iad.

Faisnéis a theastaíonn le haghaidh Luachan Cruinn

Chun an modúl LED ceart a mholadh agus luachan tionscadail a ullmhú, tabhair an oiread den fhaisnéis seo a leanas agus is féidir:

• Fad bosca solais

• Leithead an bhosca solais

• Doimhneacht inmheánach bosca solais

• Foirgníocht aontaobhach nó dhá thaobh

• Fabraic SEG, aicrileach nó ábhar grafach eile

• Leibhéal gile riachtanach

• Timpeallacht suiteála laistigh nó lasmuigh

• Ceanglas cosanta uiscedhíonach

• Ceanglas maolaithe, más infheidhme

• Grianghraif fráma, líníochtaí nó comhaid CAD

• Líon na mboscaí solais iomlána

• Ceanglóir riachtanach nó cumraíocht cábla

• Cainníocht ordú sprice

Ceisteanna Coitianta Maidir le Modúil Taobh-Lit LED

Cad é an difríocht idir modúil stiúir taobh-lit agus imeall-lit?

In iarratais bhosca solais, úsáidtear na téarmaí taobh-lit agus imeall-lit go coitianta le haghaidh na céimseata soilsithe ginearálta céanna: tá modúil stiúir suite feadh imeall nó taobh na comh-aireachta agus solas tionscadail isteach ar fud an taispeántais seachas díreach ar aghaidh ón taobh thiar den ghrafach.

An bhfuil an modúl stiúir seo oiriúnach do bhoscaí solais dhá thaobh?

Tá. Tá modúl LED taobh-lit ard-chumhachta Wallis beartaithe d'iarratais oiriúnacha bosca solais dhá thaobh. Braitheann feidhmíocht deiridh ar dhoimhneacht na comh-aireachta, toisí, ábhar grafach, machnamh inmheánach agus leagan amach suiteála.

Cén doimhneacht bosca solais a mholtar?

Molann treoir reatha Wallis an cineál modúl soilsithe taobh ardchumhachta seo le haghaidh boscaí solais oiriúnacha le doimhneacht de thart ar 80 mm nó níos mó . Braitheann riachtanais chruinne ar mhéid an bhosca, treo an bhíoma, ábhar grafach agus gile sprice.

Cén voltas a úsáideann an modúl stiúir taobh-lit?

Úsáideann na samhlacha liostaithe A-9D470-XPG agus A-5D360-XPG ionchur ainmniúil DC24V . Ní mór an soláthar cumhachta nasctha a bheith meánmhéide de réir líon iomlán agus cumhacht na modúl suiteáilte.

Cé chomh geal is é an modúl A-9D470-XPG LED?

Tá an tsamhail A-9D470-XPG rátáil ag 27W le thart ar 2200 lm flux lonrúil agus teocht dath bán fionnuar 6500K.

Cad é uillinn an bhíoma?

Úsáideann na samhlacha liostaithe lionsa optúla 10 × 25° PMMA . Cuidíonn an léas treorach le soilsiú tionscadail ar fud an taobh istigh den bhosca solais.

An féidir an modúl LED taobh-lit ard-chumhachta a ghearradh?

Ní mholtar gnáthghearradh toisc go bhfuil an PCB alúmanaim thart ar 2 mm tiubh. Nuair a cheadaíonn dearadh an táirge, is féidir le Wallis trealamh gairmiúil a úsáid chun rannóga níos giorra a ullmhú agus nascóirí críochfoirt oiriúnacha a shádráil roimh an loingsiú.

Cén fáth a bhfuil faid modúl LED éagsúla úsáideach?

Cuidíonn faid modúl éagsúla le boscaí solais a fheistiú le toisí inmheánacha éagsúla. Is féidir le modúil níos giorra achair a líonadh nach féidir le modúl níos faide a bheith oiriúnach iontu, rud a chabhraíonn le hailt neamhshoilsithe in aice le foircinn na comh-aireachta a laghdú.

Cé mhéad modúl LED taobh-lit a theastaíonn uaim?

Braitheann an chainníocht riachtanach ar fhad bosca solais, leithead, doimhneacht, ábhar grafach, treoshuíomh modúl, gile sprice agus cibé an bhfuil an taispeáint aon-thaobh nó dhá thaobh. Seol toisí na comh-aireachta agus na líníochtaí fráma do Wallis le haghaidh ríomh bunaithe ar thionscadal.

Conas is féidir liom limistéir dorcha a laghdú i mbosca solais dhá thaobh?

Is féidir limistéir dorcha a laghdú trí chainníocht cheart an mhodúil a roghnú, spásáil comhsheasmhach a choinneáil, na lionsaí optúla a ailíniú i gceart, doimhneacht an chomh-aireachta a mheaitseáil leis an bhíoma optúil agus úsáid a bhaint as ábhair ghrafacha agus fhrithchaiteacha oiriúnacha.

An bhfuil próifíl alúmanaim ag teastáil?

Moltar struchtúr gléasta alúmanam cuí do mhodúil ardchumhachta toisc go gcabhraíonn sé le teas a scaipeadh agus coinníollacha oibriúcháin LED cobhsaí a chothabháil le linn úsáide tráchtála leathnaithe.

An féidir le Wallis chónaisc solder roimh loingsiú?

Tá. Is féidir ullmhú cónascaire agus sreangú a phlé roimh tháirgeadh. Is féidir le nascóirí críochfoirt réamhullmhaithe suiteáil a shimpliú agus obair ghearradh agus sádrála a laghdú ar shuíomh an chustaiméara.

Cad iad na deimhnithe atá ag an modúl LED?

Liostaíonn faisnéis táirge Wallis reatha CE agus RoHS . comhlíonadh Ba cheart do cheannaitheoirí a dteastaíonn doiciméadacht deimhniúcháin shonrach uathu le haghaidh margaidh nó tionscadail an deimhniú is infheidhme a dheimhniú roimh ordú.

Cad é an bharántas?

Is é an bharántas atá liostaithe faoi láthair don tsraith modúl LED taobh-lit seo Wallis ná 2 bhliain . Ba cheart na coinníollacha baránta deiridh a dhaingniú leis an luachan agus an tsonraíocht ordaithe.

Cén fhaisnéis ba cheart dom a sholáthar le haghaidh luachan?

Soláthraigh fad, leithead agus doimhneacht an bhosca solais, ábhar grafach, struchtúr aon-thaobh nó dhá thaobh, cainníocht riachtanach, ceanglas uiscedhíonach, ceanglas dimming, grianghraif fráma nó líníochtaí agus aon riachtanais cónascaire nó suiteála.

Iarr Athfhriotail do Mhodúil LED Taobh-Lit Ardchumhachta

Ag féachaint do sholáthraí modúl LED ard-chumhachta taobh-lit le haghaidh boscaí solais dhá thaobh, taispeántais SEG, comharthaíocht soilsithe nó córais fógraíochta tráchtála? Soláthraíonn Wallis modúil soilsithe ciumhais ard-aschuir 24V le optaic PMMA treorach agus tacaíocht theicniúil bunaithe ar thionscadail.

Seol do bhosca solais toisí, líníochtaí, cainníocht riachtanach agus coinníollacha suiteála chun moladh modúl oiriúnach, ríomh cainníochta agus luachan a fháil.
