Benutzerdefinierte 13,56 MHz HF RFID PVC Prelam-Inlay Blätter
Wallis 13,56 MHz HF RFID PVC Prelam-Inlay Blätter wurden als funktionaler Kern für kontaktlose Smartcards, Ausweise, Zugangskarten, Hotelschlüsselkarten, Mitgliedskarten, Transportkarten und NFC -fähige Kartenprogramme entwickelt. Jedes Blatt integriert einen ausgewählten HF Chip und eine Antenne in einer kontrollierten PVC Struktur, bereit für die endgültige Laminierung, den Druck, das Stanzen und die Personalisierung des Kartenkörpers.
B2B-Projekte können nach Chipmodell, Protokoll, Speicher, Antennengeometrie, Blattgröße, Kartenlayout, Inlay-Dicke, Chipposition, Material, endgültiger Kartenkonstruktion und Verpackung angepasst werden. Zu den Standard-Layout-Referenzen gehören 2 × 5, 3 × 7, 3 × 8, 4 × 8, 5 × 5 und 4 × 10, wobei kundenspezifische Multi-Card-Layouts für bestimmte Laminierplatten und Stanzgeräte verfügbar sind.
Verschiedene HF -Chips können sich die 13,56-MHz-Frequenz teilen und dabei unterschiedliche Befehlssätze und Luftschnittstellen verwenden. Die Familien MIFARE Classic, MIFARE Ultralight, NTAG und MIFARE DESFire verwenden ISO /IEC 14443 Typ A-Technologien, während ICODE mit ISO /IEC 15693 verknüpft ist. Käufer sollten sich vor Antennenabstimmung und Volumenbestellungen über die genaue Teilenummer, Leseunterstützung, Anwendungssoftware und Sicherheitsanforderungen informieren.
| Produkttyp | 13,56 MHz HF RFID kontaktloses vorlaminiertes Einlegeblatt für die Herstellung von Plastikkarten |
| Frequenz | 13,56 MHz HF ; Protokoll und Luftschnittstelle hängen vom gewählten Chip ab |
| Standardlayouts | 2 × 5, 3 × 7, 3 × 8, 4 × 8, 5 × 5, 4 × 10 und benutzerdefinierte Layouts |
| Nominelle Prelaminat -Dicke (ausgewählte Strukturen) | Ungefähr 0,45 ± 0,02 mm für ausgewählte HF Strukturen; Bestätigung durch Chip, Antenne, Material und endgültigen Kartenstapel |
| Basismaterialien | Weiß oder transparent PVC ; PETG und Polycarbonat-kompatible Projekte unterliegen einer separaten Prozessvalidierung |
| Antennenoptionen | Eingebetteter Kupferdraht, geätztes Aluminium und projektspezifische Antennenkonstruktionen |
| B2B-Dienstleistungen | Chip-Beschaffung, Antennendesign, HF-Abstimmung, Layout-Engineering, Muster, Laminierungsversuche, elektrische Tests, QC-Berichte und Exportlieferungen |
Fordern Sie HF RFID Inlay Muster und Angebote an
Ein Prelam-Inlay ist ein Zwischenblatt zur Kartenherstellung, das den RFID Chip, die Chip-Antennen-Verbindung und die abgestimmte Antennenstruktur innerhalb von Kunststoffschichten enthält. Normalerweise handelt es sich nicht um die fertige druckbare Karte. Kartenhersteller kombinieren die Vorfolie mit bedruckten Kernblättern und transparenten Overlay-Folie Karten und laminieren, kühlen, stanzen und personalisieren die fertigen Karten.
Die Antenne empfängt Energie vom Lesefeld und überträgt Daten zwischen dem Lesegerät und dem eingebetteten Chip. Die HF-Leistung hängt von der Antennengeometrie, dem Leiterwiderstand, der Chipkapazität, der Resonanz, den Kartenmaterialien, dem Metall in der Nähe, der endgültigen Kartendicke und der Feldstärke des Lesegeräts ab.
Bedruckte PVC Kernfolien, transparente Overlay-Folie Elemente, Klebstoffe, Magnetstreifen, Signaturfelder und Schutzbeschichtungen erhöhen die Dicke um die Vorlamelle herum. Die angestrebte fertige Kartendicke muss anhand des gesamten Stapels und nicht allein anhand der Vorlaminierungsstärke geplant werden.
Eine Änderung der Chipfamilie, der Antennengröße, des Leiters, des Kartenmaterials oder der Kartenumgebung kann die Resonanz verschieben und die Leseleistung beeinträchtigen. Ein für einen Chip genehmigtes Design sollte ohne HF-Messung nicht automatisch für einen anderen Chip wiederverwendet werden.
Eingebetteter HF Chip und Antennenstruktur

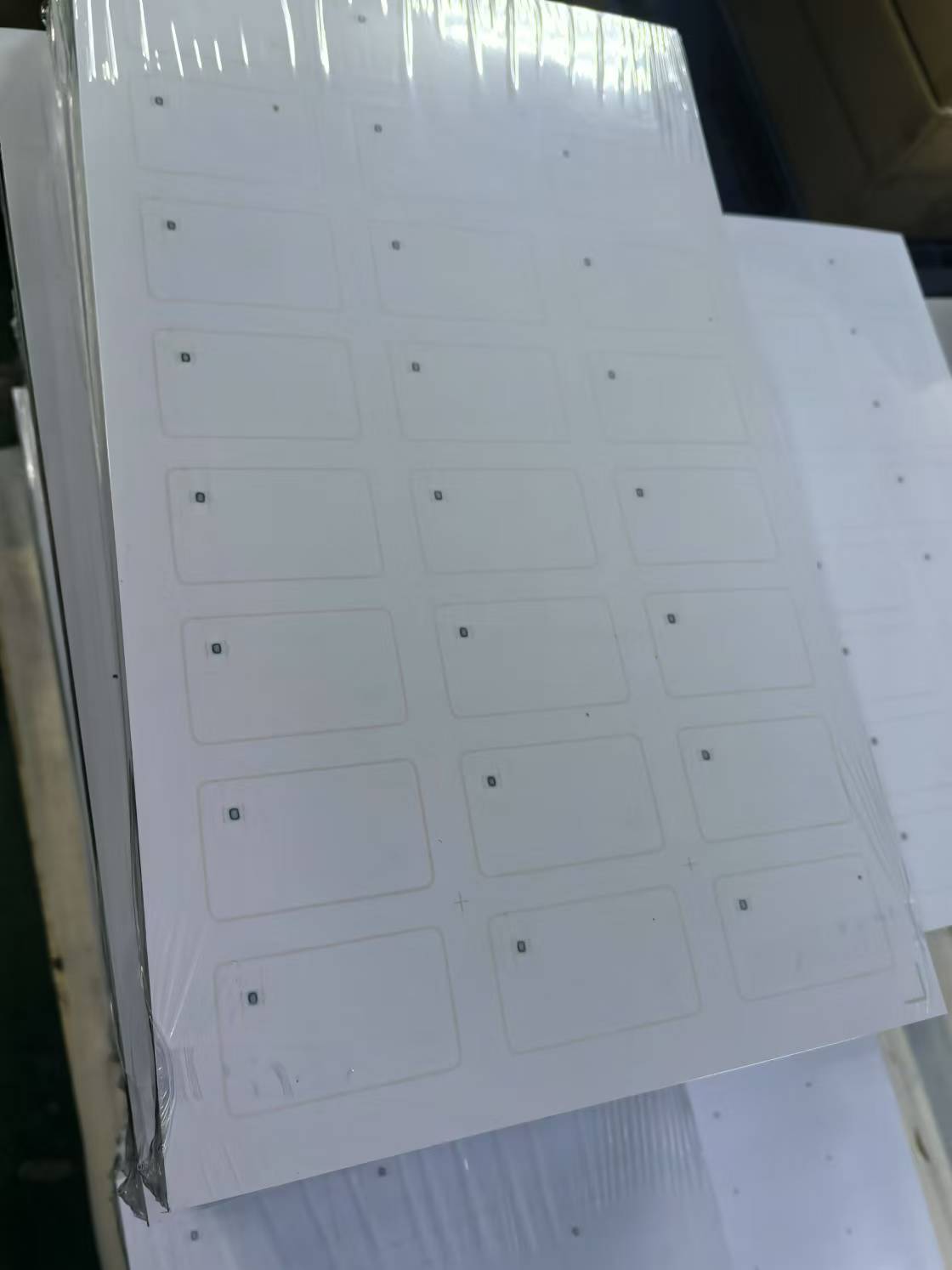

Mehrkartenblatt-Layout für die Laminierung
Ein vorlaminiertes RFID Inlay ist ein laminierbarer Chip- und Antennenkern innerhalb von Kunststoffschichten. Es unterscheidet sich von einem Trockeninlay, bei dem es sich um eine relativ dünne Chip-Antennen-Anordnung handelt, und von einer vollständigen Chipkarte, die bereits laminiert, geschnitten und für den Einsatz vorbereitet wurde. Wählen Sie das Einkaufsformat aus Ihren eigenen Produktionsmöglichkeiten.
| Produktformat | Was der Käufer erhält | Typischer Herstellungsschritt | Was zu bestätigen ist |
|---|---|---|---|
| Trocken RFID Inlay | Ein Chip, der auf einem Träger mit einer Antenne verbunden ist, ohne den fertigen Plastikkartenkern | Einbetten, Überlaminieren oder Umwandeln in eine andere Baugruppe | Träger, Kleber, Antenne, Chip und Handhabungsprozess |
| HF RFID PVC Prelaminat | Ein vorlaminiertes PVC Blatt mit eingebettetem 13,56-MHz-Chip und Antenne an bestimmten Kartenpositionen | Mit bedruckten Kernen und Overlay-Folie s stapeln, laminieren und stanzen | Chip, Protokoll, Layout, HF-Antwort und lokale Dicke |
| Fertig RFID Chipkarte | Zugeschnittener Kartenkörper mit der erforderlichen Kontaktlosfunktion und Oberflächenbeschaffenheit | Personalisierung, Kodierung, Anwendungstests und -ausgabe | Abmessungen der fertigen Karte, Kompatibilität des Lesegeräts und Codierungsstatus |
Wenn Ihre Fabrik über einen eigenen Kartenlaminator und eine eigene Stanzlinie verfügt, können Vorlaminate für die Massenproduktion geeignet sein. Wenn Sie ausgabefertige Zugangskarten statt eines Produktionszwischenprodukts benötigen, geben Sie stattdessen die Lieferung fertiger Karten an.
Der Chip sollte nach Leseprotokoll, Speicherbedarf, Sicherheitsstufe, Transaktionsgeschwindigkeit, Lebenszyklus, Zertifizierung und Software-Ökosystem ausgewählt werden. Markennamen wie MIFARE, NTAG und ICODE sind Produktfamilien und keine austauschbaren Oberbegriffe.
| Chipfamilie/Option | Protokollpositionierung | Typische Projektanpassung | Wichtiger B2B-Hinweis |
|---|---|---|---|
| Fudan F08 / Spezifizierter älterer 1K-kompatibler IC | Wird häufig für ISO /IEC 14443 Typ A-kompatible Systeme angefordert; Die genaue Teilenummer muss bestätigt werden | Legacy-Zugriff, Mitgliedschaft und Projekte zum Austausch installierter Lesegeräte | Bestätigen Sie Hersteller, Speicher, UID, Authentifizierung, Lesegerätkompatibilität und rechtliche Markenbeschreibung |
| MIFARE Classic EV1 1K / 4K | ISO /IEC 14443-3 Typ A, 106 kbit/s | Bestehende Transport-, Ticketing-, Zugangs- und Spielinfrastrukturen | Legacy-Produktfamilie; Verwenden Sie es nur dort, wo das installierte System dies erfordert, und prüfen Sie eine moderne, sichere Alternative für neue Designs |
| MIFARE Ultralight EV1 | ISO /IEC 14443 Typ-A-Umgebung | Begrenzte Tickets, Veranstaltungen, Treueprogramme und einfache kontaktlose Programme | Passen Sie Speicher-, Passwort- und Originalitätsfunktionen an das Bedrohungsmodell der Anwendung an |
| NTAG 213/215/216 | NFC Forum Typ 2 Tag und ISO /IEC 14443 Typ A | NFC Visitenkarten, Authentifizierungslinks, mobiles Engagement und vernetzte Produkte | Der Benutzerspeicher ist je nach Modell unterschiedlich. Bestätigen Sie die NDEF-Größe, das Passwort und die Originalitätsanforderungen |
| MIFARE DESFire EV3 | ISO /IEC 14443 Typ A Teile 1–4 mit sicheren Anwendungen auf höherer Ebene | Sichere Zugangs-, Transport-, Campus-, Identitäts-, Treue- und Mehrfachanwendungskarten | Erfordert Schlüsselverwaltung, Anwendungspersonalisierung und Leser-/Software-Integration |
| ICODE SLIX2 / ISO 15693 Familie | ISO /IEC 15693, NFC Positionierung im Forum Typ 5 | Umgebungskarten-, Bibliotheks-, Anlagen-, Identifikations- und Projekte mit größerer Kopplungsdistanz | Nicht austauschbar mit ISO /IEC 14443 Typ A-Lesern; Bestätigen Sie das Lesegerätprotokoll und die Antennengröße |
Mehrere kontaktlose Standards arbeiten mit 13,56 MHz. Der Leser unterstützt möglicherweise ISO /IEC 14443 Typ A, Typ B, ISO /IEC 15693, NFC Forum-Tag-Typen oder eine proprietäre Anwendungsschicht. Die Häufigkeit allein reicht nicht aus, um die Kompatibilität zu bestätigen.
Bank-, Zahlungs-, staatliche Identitäts- und regulierte Transitprojekte erfordern möglicherweise zertifizierte Chips, sichere Schlüsselinjektion, geprüfte Fertigung, Systemgenehmigung und Anwendungstests. Ein generisches HF -Inlay sollte ohne die erforderliche Qualifikation nicht als zahlungsbereit vermarktet werden.
Hinweis zur Chipauswahl: MIFARE, MIFARE DESFire, NTAG und ICODE sind Marken oder Produktfamilien, die mit NXP verbunden sind. Wählen Sie den genauen Marken-IC und die Quelle für die Bestellung aus. Behandeln Sie funktionale Ersatzprodukte nicht ohne separate Leser-, Anwendungs- und Sicherheitsgenehmigung als gleichwertig.
| Parameter | verfügbare | , Produktionssteuerung für die Richtung |
|---|---|---|
| 2 × 5-Layout | Prototyp im A4-Format und Kartenproduktion in kleineren Mengen | Bestätigen Sie die genauen Blattabmessungen, den Kartenabstand und die Passmarken |
| 3 × 7 / 3 × 8 | Gängige Blattlayouts für industrielle Smartcards | Passen Sie Laminierplatten, Stanzwerkzeug, bedruckte Kerne und Sortierrichtung an |
| 4 × 8 / 4 × 10 / 5 × 5 | Höhere Leistung und kundenspezifische Ausstattung | Steuern Sie die HF-Interaktion zwischen benachbarten Antennen und die Blattverformung |
| Benutzerdefiniertes Layout | Individuelle Kartenmaße, Schlüsselanhänger, Minikarten oder spezielle Stanzformate | Stellen Sie eine CAD-Zeichnung, den Umriss des fertigen Produkts, die Chipposition, die Antennenzone und den Schnittabstand bereit |
| Prelaminat Dicke | Ca. 0,45 ± 0,02 mm für bestimmte HF -Prelam-Strukturen; sonstige Konstruktionen, die der Chip- und Antennentechnik unterliegen | Bestätigen Sie den Durchschnitt, die Punktvariation, die Chip-Bump-Zone und die Berechnung des endgültigen Kartenstapels |
| Material | Weiße PVC , transparente PVC und projektspezifische PETG oder PC -kompatible Strukturen | Validieren Sie Schrumpfung, Verklebung, Hitze, HF-Abstimmung und Haltbarkeit der fertigen Karte |
Eine gängige CR80/ID-1-Karte hat normalerweise eine Dicke von etwa 0,76 mm, die genaue Toleranz hängt jedoch von der Karten- und Gerätespezifikation ab. Bedruckte Kerne, Vorder- und Rückseite Overlay-Folie s, Kleber und lokale Chipdicke müssen in die Berechnung einbezogen werden.
Das Blech kann innerhalb der durchschnittlichen Dickentoleranz liegen, während die Spanzone lokal dicker ist. Hohlraumdesign, Polsterung, Pressdruck und Schichtauswahl sollen sichtbare Unebenheiten, schwache Bindung und Chipschäden verhindern.
| des Antennenfaktors auf die Karte. | Auswirkung | Erforderliche Validierung |
|---|---|---|
| Spulengeometrie | Steuert Induktivität, Kopplungsbereich und verfügbaren Schnittabstand | Passen Sie Chipkapazität, Kartenabmessungen, Lesegerät und Zielumgebung an |
| Kupferdrahtantenne | Unterstützt eingebettete Spulendesigns und flexible Geometrie | Drahtdurchmesser, Einbettungstiefe, Kreuzung, Verbindungsstelle und Kontinuität |
| Geätzte Aluminiumantenne | Unterstützt die Produktion von strukturierten Antennen in großen Stückzahlen | Leiterbahnbreite, Widerstandsfähigkeit, Korrosionsschutz, Spananlagerung und Laminierverhalten |
| Chipkapazität | Ändert die Resonanz der Antennen-/Chipschaltung | Neu abstimmen, wenn die Chipfamilie oder das Paket geändert wird |
| Kartenstapel | Kunststoff, Tinte, Folie, metallisierte Grafiken und Overlay-Folie s können die Kopplung verändern und die Antenne verstimmen | Testen Sie die fertige Karte, nicht nur den bloßen Vorlam |
| Verwenden Sie die Umgebung | Metalloberflächen, Telefone, Geldbörsen, in der Nähe befindliche Karten und Flüssigkeiten können die Leistung beeinträchtigen | Bewerten Sie den vorgesehenen Leser, die Montagebedingungen und die Handhabung durch den Benutzer |
Der Leseabstand hängt vom Chip, der Antennenfläche, dem Qualitätsfaktor, der Leseleistung, der Leseantenne, dem Protokoll, der Kartenausrichtung, dem endgültigen Kartenstapel und der Umgebung ab. Das Angebot sollte einen Testleser und einen Pass/Fail-Abstand angeben, anstatt eine universelle Zahl zu verwenden.
Antennen auf einem Mehrkartenbogen erfordern ausreichend Abstand zu Schnittlinien, Passlöchern und benachbarten Positionen. HF-Tests auf Blattebene sollten die Kopplung zwischen Antennen berücksichtigen, bevor die Karten gestanzt werden.
| Ebenenfunktion | Tastensteuerung | { |
|---|---|---|
| Vorne Overlay-Folie | Schützt gedruckte Grafiken und sorgt für eine glänzende, matte, mattierte oder Sicherheitsoberfläche | Kompatibilität in Bezug auf Dicke, Haftung, Abrieb und Personalisierung |
| Vorne bedruckter Kern | Mit festem Grafik-, Text-, Logo- und Sicherheitsdruck | Druckregistrierung, Tintenhärtung, Schrumpfung und HF-sichere Metallic-Effekte |
| HF Prelam-Inlay | Enthält den Chip, die Antenne, die elektrischen Verbindungen und die tragenden Kunststoffschichten | HF-Abstimmung, Chipposition, Dicke, Ausrichtung, Bindung und elektrische Ausbeute |
| Rückseite bedruckter Kern | Gleicht die Vorderseite aus und trägt Kunstwerke auf der Rückseite | Messgerätebalance, Magnetstreifenposition und Druckabdeckung |
| Zurück Overlay-Folie | Schützt Kunstwerke und kann Streifen, Signaturfelder oder Sicherheitsmerkmale enthalten | Verklebung, Ebenheit, Kodierung und endgültige Oberfläche |
Große metallisierte Folien, leitfähige Tinten oder Metallschichten in der Nähe der Antenne können die Kopplung verringern oder die Abstimmung verschieben. Beziehen Sie abschließende Dekorationsmaterialien in die HF-Tests ein und sorgen Sie bei Bedarf für freie Zonen.
Die Dicke der Vorder- und Rückseite, die Materialrichtung und die Druckabdeckung sollten möglichst ausgeglichen sein. Asymmetrische Stapel können nach dem Erhitzen und Abkühlen zu einer Wellung der Karte führen.
Bestätigen Sie den genehmigten Stapel: Notieren Sie alle Overlay-Folie , bedruckten Kerne, Einlagen, Klebstoffe, Streifen und Sicherheitsschichten.
Konditionieren Sie alle Blätter: Stabilisieren Sie Materialien in der Produktionsumgebung und halten Sie sie sauber, flach und trocken.
Überprüfen Sie die Ausrichtung: Passen Sie Blattrichtung, Kartenabstand, Chipposition, Antennenposition, Druckvorlage und Stanzmarkierungen an.
Entwickeln Sie den Laminierzyklus: Legen Sie Wärme, Druck, Verweilzeit, Plattenfinish, Trennfolie und Kühlung für den genauen Materialstapel fest.
Schützen Sie die Chipzone: Kontrollieren Sie den lokalen Druck und vermeiden Sie harte Partikel, Plattendefekte oder übermäßigen Materialfluss um den IC herum.
Abkühlen unter kontrolliertem Druck: Abkühlen beeinflusst Ebenheit, Schichthaftung, Spanspannung und Dimensionsstabilität.
Test vor dem Stanzen: Überprüfen Sie die elektrische Funktion, das Aussehen, die Dicke, die Verbindung und die Ausrichtung auf Blattebene.
Testen Sie fertige Karten: Stanzen, personalisieren und überprüfen Sie die HF-Leistung, Abmessungen, Biegung und Anwendungskompatibilität.
| Laminierungsrisiko | Mögliche Ursache | Korrekturrichtung |
|---|---|---|
| Chipfehler | Übermäßige Hitze, lokaler Druck, elektrostatische Schäden oder schwache Chipverbindung | Überprüfen Sie die Grenzwerte für Chippakete, den Prozessdruck, die ESD-Kontrollen und die Verbindungsqualität |
| Offener Antennenstromkreis | Gebrochener Leiter, schlechte Verbindung, Schnittschäden oder übermäßige Dehnung | Überprüfen Sie Durchgang, Leiterbahn, Stanzspiel und mechanische Beanspruchung |
| Schwache Lesereichweite | Verstimmung, Leiterverlust, nicht übereinstimmende Lesegeräte, metallisierte Grafiken oder Kartenstapelwechsel | Messen Sie die Resonanz und stimmen Sie sie mit der fertigen Karte und dem Zielleser neu ab |
| Sichtbare Chip-Beule | Unzureichende Kompensation, zu große Moduldicke oder ungleichmäßiger Druck | Optimieren Sie lokale Hohlräume, Schichtstärken, Polsterung und Pressbedingungen |
| Delaminierung | Kontamination, inkompatibles Material, geringe Hitze oder schlechte Kühlung | Überprüfen Sie Materialkompatibilität, Sauberkeit, Zyklus- und Schälleistung |
| Blatt- oder Kartenverzug | Unausgeglichener Stapel, Überhitzung, ungleichmäßiger Druck oder schnelle unkontrollierte Abkühlung | Gleichen Sie Schichten aus und optimieren Sie Erwärmung, Plattenebenheit und Kühlung |
| . | Empfohlene B2B-Kontrolle |
|---|---|
| Chip-Identität | Überprüfen Sie Hersteller, genaue Teilenummer, Speicher, UID-Option, Protokoll und Chargenrückverfolgbarkeit |
| Elektrische Funktion | Lesen Sie Chip-UID, Speicher oder definierten Befehlssatz an jeder Kartenposition gemäß Inspektionsplan |
| Antennenkontinuität | Erkennen Sie offene Stromkreise, Kurzschlüsse, schwache Verbindungen, Leiterdefekte und beschädigte Übergänge |
| Resonanz / HF-Leistung | Messen Sie die vereinbarten HF-Parameter oder den funktionalen Leseabstand mit definierten Testgeräten und Vorrichtungen |
| Chip- und Antennenposition | Überprüfen Sie die Position anhand von CAD, Kartenumriss, Stanzabstand und benachbarten Antennen |
| Blattabmessungen | Länge, Breite, Rechtwinkligkeit, Kartenabstand, Passlöcher und Kantenqualität |
| Dicke und Ebenheit | Durchschnittliche Dicke, lokale Spanzonendicke, Wellung, Krümmung und Punkt-zu-Punkt-Variation |
| Visuelle Inspektion | Verunreinigungen, Blasen, Falten, schwarze Flecken, freiliegende Leiter, Kratzer und Schichtfehler |
| Fertiger Kartentest | HF-Funktion, Abmessungen, Dicke, Biegung, Torsion, Hitze, Feuchtigkeit, Abziehen und Lesekompatibilität |
| Rückverfolgbarkeit | Chip-Charge, Antennen-Charge, PVC Charge, Produktionsdatum, Layout, Testprogramm, Blattnummer und Verpackungsprotokoll |
Eine vollständige Inspektion kann sich auf elektrische Lesetests an jeder Position beziehen, während Maß-, Schäl- und Zerstörungstests üblicherweise als Stichprobe durchgeführt werden. In der Kaufspezifikation sollten die Testgegenstände, die Vorrichtung, die Abnahmekriterien, der Probenahmeplan und der Bericht festgelegt werden.
Ein Prelam kann die elektrische Prüfung bestehen und nach übermäßiger Hitze, Druck, Stanzen oder Personalisierung dennoch versagen. Die B2B-Qualifikation sollte sowohl die Leistung eingehender Karten als auch die Leistung fertiger Karten umfassen.
Fehler können bei der Eingangskontrolle, nach der Blattlaminierung, beim Kartenstanzen oder erst dann auftreten, wenn ein Kunde die fertige Karte verwendet. Das separate Testen jeder Stufe hilft herauszufinden, ob die Ursache im IC, der Antenne, dem Materialstapel, dem Pressenzyklus oder dem Lesesystem liegt.
| Produktionssymptom | Mögliche Ursache | Empfohlene nächste Prüfung |
|---|---|---|
| Chip kann nicht erkannt werden | Falsches Leseprotokoll, beschädigter Chip, offene Antenne oder schwache elektrische Verbindung | Überprüfen Sie die genaue Chip-Teilenummer, unterstützte Lesebefehle, UID-Antwort und Antennenkontinuität |
| Der Leseabstand verringert sich nach der Laminierung | Antennenverstimmung, veränderte Kapazität, Kartenstapel, Metalldekoration oder Chipschaden | Messen Sie die HF-Reaktion vor/nach der Laminierung und testen Sie die fertige Karte mit dem vorgesehenen Lesegerät |
| Einige Positionen auf einem Blatt schlagen fehl | Inkonsistente Antennenplatzierung, Chipbefestigung, örtlicher Druck oder Schäden durch die Blatthandhabung | Ordnen Sie Fehler den Kartenpositionen zu und überprüfen Sie die Antennenabstände und die Presseverteilung |
| Chipbuckel wird sichtbar | Die lokale Inlay-Dicke übersteigt den verfügbaren Platz, unausgeglichene Materialien oder übermäßiger Druck | Messen Sie die Dicke am Modul, überprüfen Sie das Hohlraumdesign und prüfen Sie den Stapelquerschnitt |
| RFID funktioniert nach dem Schlagen nicht mehr | Die Antenne liegt zu nah an der Schnittlinie oder die Kartenbewegung verschiebt das Design | Vergleichen Sie Antennen-CAD, Stanzposition, Registrierung und den elektrischen Ertrag der fertigen Karte |
| Kartenlocken oder Schichten trennen sich | Ungleichmäßiger Stapel, inkompatible PVC / Overlay-Folie , unzureichende Kühlung oder Verschmutzung | Überprüfen Sie das Laminierrezept, die Schälfestigkeit, die Blattausrichtung, die Sauberkeit des Materials und die Kühlbedingungen |
| Telefon NFC funktioniert, aber der Zugriffsleser schlägt fehl | Leserprotokoll oder Anwendung stimmen trotz gemeinsamer 13,56-MHz-Frequenz nicht überein | Bestätigen Sie die ISO Schnittstelle, unterstützte Befehle, Datenlayout und Authentifizierungsarchitektur |
| Anwendungschip- | /Protokollrichtungskritische | Validierung |
|---|---|---|
| Mitarbeiter- und Zugangskarten | Legacy Typ A, MIFARE Plus oder DESFire entsprechend dem installierten Zugangssystem | Leserkompatibilität, Schlüsselverwaltung, Registrierung und tägliches Bücken |
| Hotelschlüsselkarten | Chip wird von der Hotel-Lock-Plattform benötigt | Encoder sperren, Gästeverwaltungssystem, Kartendicke und Feuchtigkeitseinwirkung |
| Transport- und Campuskarten | Sicherer Multianwendungschip wie DESFire, wo die Systemarchitektur dies erfordert | Transaktionsgeschwindigkeit, Sicherheit, Leserbestand, Personalisierung und Lebenszyklus |
| Mitglieds- und Treuekarten | Typ-A-Speicherchip, NTAG oder sicherer Anwendungschip je nach Programmdesign | Reader- oder Telefonkompatibilität, Datenbank, Datenschutz und wiederholte Verwendung |
| NFC Visiten- und Marketingkarten | NTAG oder ein anderer NFC Forum-kompatibler Chip | NDEF-Kapazität, Telefonkompatibilität, URL-Sicherheit und Scanposition |
| Bibliotheks-, Vermögens- und Umgebungskarten | ISO /IEC 15693 / ICODE-Lösung | Leserprotokoll, Antennengröße, Zielreichweite, Antikollisions- und EAS-Anforderungen |
| Sichere Identitäts- und Zahlungsprojekte | Zertifizierter sicherer Chip und zugelassene Anwendungsarchitektur | Zertifizierung, Schlüsselinjektion, geprüfte Lieferkette und programmspezifische Genehmigung |

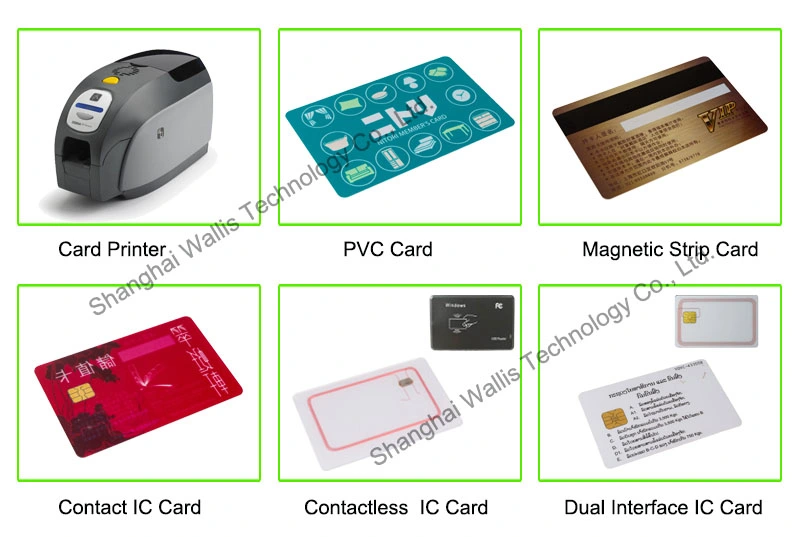

HF RFID Inlay Bewerbungen für Chipkarte -Programme
| /Sicherheitselement | -B2B-Anforderung |
|---|---|
| UID | Bestätigen Sie die UID-Länge, das feste oder zufällige ID-Verhalten, das Datenbankformat und die Leserunterstützung |
| Speicherkodierung | Definieren Sie Datenstruktur, Sektoren/Dateien/Seiten, NDEF-Datensatz, Sperrbits und Überprüfung |
| Authentifizierungsschlüssel | Definieren Sie Schlüsseleigentum, Injektionsprozess, Transportschutz, Diversifizierung und Prüfpfad |
| Passwort-/Zugriffskonfiguration | Geben Sie Kennwort, Zugriffsbits, Zähler, Originalitätsprüfungen und Sperrzustandstests an, sofern dies unterstützt wird |
| Gedruckte variable Daten | Verknüpfen Sie gedruckte Nummern, Barcodes oder QR-Codes durch kontrollierten Abgleich mit Chipdaten |
| Abgelehnte Karten | Trennen, zählen und vernichten Sie Karten, die Live-Schlüssel, Identifikatoren oder verschlüsselte Daten enthalten, sicher |
Ein System, das den Zugriff nur über eine öffentlich lesbare Kennung gewährt, kann anfällig für Kopieren oder Emulation sein. Sicherheitsrelevante Projekte sollten eine Chip- und Backend-Architektur verwenden, die eine entsprechende kryptografische Authentifizierung unterstützt.
Die Bereitstellung eines sicheren Chips umfasst nicht automatisch die Anwendungseinrichtung oder Schlüsselverwaltung. Definieren Sie, wer Schlüssel erstellt, speichert, lädt und überprüft und ob eine geprüfte sichere Personalisierungsumgebung erforderlich ist.
Eine Hybrid-Smartcard kann HF mit LF , UHF , einem Kontaktchip oder einer anderen HF Anwendung kombinieren. Diese Strukturen erfordern mehr Platz, eine sorgfältige Antennentrennung, zusätzliche lokale Dickenkontrolle und ein spezielles Laminierungs- und Testprogramm.
| Hybridstruktur- | Anwendungsfall- | Engineering-Risiko |
|---|---|---|
| LF + HF | Migration vom alten Proximity-Zugriff auf HF -Smartcard-Systeme | Antennenraum, gegenseitige Interaktion, Kartendicke und Dual-Reader-Test |
| HF + UHF | Kurzstreckenidentität plus Langstreckenverfolgung | Unterschiedliche Antennensysteme, Materialeffekte und UHF Empfindlichkeit in der Nähe des Körpers oder Metalls |
| Zwei HF Chips | Separate Anwendungen oder unabhängige Ausstellerdomänen | Leserauswahl, Antennenkopplung, Dateneigentum und Einschränkungen beim Kartenlayout |
| Kontakt + kontaktlos | Sichere Identitäts-, Telekommunikations- oder Zahlungsarchitektur mit zwei Schnittstellen | Modulkavität, Antennenanschluss, Laminierung, Zertifizierung und Personalisierung |
Ein Standard-Einzelfrequenz HF -Prelam sollte nicht als automatisch unterstützend für LF oder UHF beschrieben werden. Multifrequenzstrukturen benötigen eine eigene Zeichnung, Chipliste, HF-Tests, Dickenspezifikation und Preis.
Vereinbaren Sie vor der Produktionsfreigabe ein Goldmuster , eine Chip-/Antennenstückliste, eine mechanische Zeichnung, eine HF-Testvorrichtung und einen Inspektionsplan. Für den Vergleich von Entwicklungsmustern und Produktionschargen sollten die gleichen vereinbarten Konditionen herangezogen werden.
| der Genehmigungsphase zur Anforderung | Nachweis | des Akzeptanzfokus |
|---|---|---|
| Chip-Überprüfung | Genauer Chipcode, genehmigte Quelle, Herstellerdokumentation und Beispieldaten | Anforderungen an Authentizität, Protokoll, Speicher, UID und Anwendungssicherheit |
| Technisches Beispiel | Antennen-CAD, Blechlayout, lokale und Gesamtdickenmessungen | Registrierung, Freiraum der Antenne und Kompatibilität des Laminatstapels |
| Funktioneller RF-Test | Vorgegebener Leser, Prüfabstand, Ausrichtung und Prüfprogramm | Vereinbarte Kommunikationserfolgskriterien vor und nach der Laminierung |
| Testversion der mechanischen Karte | Fertige Lochkarten und Konditionierungsergebnisse | Dicke, Ebenheit, Bindung, Biegefestigkeit und Splitterbeständigkeit |
| Freigabe der Produktionscharge | Aufzeichnungen über elektrische Inspektionen, Ergebnisse von Maßproben und Rückverfolgbarkeit von Chargen | Genehmigter Ertrag, Fehlerkriterien, Verpackung und Chip-/Antennenkonsistenz |
| Änderungskontrolle bei Wiederholungsaufträgen | Chip-, Antennen-, Material-, Prozess- und Testprogramm-Revisionsliste | Kundenfreigabe vor Materialaustausch oder Designänderung |
Original-Markenchips sollten über zugelassene Kanäle bezogen werden und Herstellernamen oder Marken sollten nur verwendet werden, wenn die gelieferte Komponente mit der angegebenen Teilenummer übereinstimmt. Bestätigen Sie die Vorlaufzeit und die Mindestbestellmenge, nachdem die Chipquelle und das Antennendesign festgelegt wurden.
Lagern Sie Prelam-Blätter flach in einer versiegelten, sauberen und trockenen Verpackung, geschützt vor direkter Sonneneinstrahlung und Hitze.
Verwenden Sie starre Kartons, Zwischenlagen und geschützte Kartons, um Biegung, Kratzer und Druck im Chip-Bereich zu verhindern.
Vermeiden Sie starke elektrostatische Entladungen und verwenden Sie bei Bedarf geeignete ESD-Handhabungsmaßnahmen.
Stellen Sie keine schweren, ungleichmäßigen Lasten auf den Plattenstapel und lassen Sie keine Palettenüberstände zu.
Konditionieren Sie das Material im Laminierraum vor der Verarbeitung, wenn sich Lager- und Produktionsbedingungen unterscheiden.
Identifizieren Sie jede Packung nach Chipmodell, Antennendesign, Layout, Dicke, Charge und Prüfstatus.
Verwenden Sie eine First-In-First-Out-Bestandsaufnahme und testen Sie das Material nach längerer Lagerung oder Transport erneut.
Geschützte Flachverpackung für HF RFID Prelaminat Bleche
Eine zuverlässige Prelam-Produktion erfordert kontrollierte Antenneneinbettung oder -ätzung, Chipanbringung, Blechregistrierung, Kunststofflaminierung, elektrische Tests, Maßprüfung, saubere Handhabung und Chargenrückverfolgbarkeit. Der genehmigte Chip, die Antennenzeichnung und die HF-Testmethode sollten für Nachbestellungen unverändert bleiben, es sei denn, es wird eine kontrollierte Änderung vereinbart.
RFID Inlay Projekt- und Technikteam
Prelam-Inlay Produktionswerkstatt
Antenne und Inlay Prozesssteuerung
Elektrische und dimensionale Inspektion
Anwendungsbasierte Chipauswahl: Legacy-Zugriff, NFC , sichere Mehrfachanwendung und ISO 15693-Projekte können nach Protokoll und Sicherheitsbedarf getrennt werden.
Kundenspezifische Antennentechnik: Spulengeometrie, Leiter, Chipkapazität, Kartenumriss und Zielleser können gemeinsam überprüft werden.
Flexible Blattlayouts: Standard-Mehrkartenanordnungen und kundenspezifische Kartenabstände sind verfügbar.
Kartenmaterial-Integration: PVC -Vorlaminate können mit gedruckten Kernen, Overlay-Folie -Karten, Magnetstreifen und fertigen Kartenstrukturen kombiniert werden.
Qualifizierungsunterstützung: Muster, Laminierungsversuche, HF-Tests, Dickenprüfungen und die Überprüfung der fertigen Karte reduzieren das Projektrisiko.
Direkte B2B-Versorgung ab Werk: Geeignet für Smartcard-Fabriken, Drucker, Konverter, Systemintegratoren, Herausgeber, Importeure und Händler.
Anwendung, Marke/Modell des Lesegeräts, Protokoll und installierte Softwareplattform.
Genauer Chiphersteller und Teilenummer, Speicher, UID und Sicherheitsanforderungen.
Blattlayout, Gesamtabmessungen, Kartenabstand, Passermarken und Menge.
Kartengröße, Antennenfreiraum, Chipposition und Stanzzeichnung.
Prelaminat Material, Farbe, Nenndicke und Toleranz.
Antennentechnik, Zielresonanz oder funktioneller Lesereichweitentest.
Endgültiger Kartenstapel, bedruckte Kerne, Overlay-Folie s, Metalldruck, Streifen- oder Signaturfeld.
Laminierpresse, Hitze, Druck, Verweilzeit, Kühlung und Plattenabmessungen.
Elektrische Prüfung, HF-Prüfung, Maßprüfung und Abnahmekriterien.
Kodierung, Schlüsselinjektion, UID-Liste, variable Daten oder Datenbankabgleich.
Prototypenmenge, Jahresprognose, Nachbestellungsplan und Änderungskontrollanforderungen.
Verpackung, Prüfdokumente, Zielhafen und gewünschtes Lieferdatum.
Besprechen Sie Ihr HF RFID Inlay Projekt
Es handelt sich um eine Kernfolie für die Kartenherstellung, die einen 13,56-MHz-Chip und eine Antenne in Kunststoffschichten enthält. Es wird mit bedruckten Kernen und Overlay-Folie s laminiert, um fertige kontaktlose Karten herzustellen.
Nein. Ein Prelam ist eine funktionelle Zwischenschicht. Fertige Karten erfordern zusätzlichen Druck, Overlay-Folie s, Laminierung, Kühlung, Lochung und optionale Personalisierung oder Kodierung.
Projekte können ISO /IEC 14443 Typ A, Typ B, ISO /IEC 15693 oder NFC Forum-kompatible Chips verwenden. Das genaue Protokoll hängt vom gewählten IC und Lesesystem ab.
Nein. Es handelt sich um unterschiedliche Produktfamilien mit unterschiedlichen Protokollen, Speicher, Befehlen, Sicherheit und Anwendungen. Bestätigen Sie vor der Bestellung den genauen Chip und das Lesegerät.
Solche älteren 1K-kompatiblen Optionen können diskutiert werden. Geben Sie die genaue Chipanforderung und das Lesegerätmuster an, da Hersteller, UID, Speicher und Authentifizierungskompatibilität überprüft werden müssen.
Es bleibt für installierte Legacy-Systeme relevant, aber moderne sichere Projekte sollten aktuelle Alternativen wie MIFARE DESFire oder MIFARE Plus entsprechend der Systemarchitektur evaluieren.
NTAG 213, 215 oder 216 und andere NFC Forum-kompatible Chips sind gängige Optionen. Wählen Sie das Modell aus dem erforderlichen NDEF-Speicher, der Telefonkompatibilität und den Sicherheitsfunktionen aus.
Ein sicherer Multianwendungschip wie MIFARE DESFire kann geeignet sein, aber Leserunterstützung, Schlüsselverwaltung, Zertifizierung, Anwendungsdateien und Software müssen bestätigt werden.
ISO /IEC 15693 wird für Proximity-Card-Anwendungen verwendet, bei denen sich Lesegerät, Antennengröße und Zielkopplungsentfernung von Proximity-Card-Systemen unterscheiden, die auf ISO /IEC 14443 basieren.
Zu den gängigen Optionen gehören 2 × 5, 3 × 7, 3 × 8, 4 × 8, 5 × 5 und 4 × 10. Kundenspezifische Layouts können anhand der Laminier- und Stanzzeichnung des Käufers erstellt werden.
Eine Nenndicke von etwa 0,45 ± 0,02 mm ist ein Referenzwert für ausgewählte HF Prelam-Konstruktionen, nicht für jedes Chip- und Antennendesign. Die endgültige Dicke hängt von den Anforderungen an Chip, Antenne, Material, Kartenstapel und lokale Chipzone ab.
Ja. Geben Sie die Zieldicke der fertigen Karte, Overlay-Folie und die Stärke des gedruckten Kerns, das Chippaket und den Laminierungsprozess an, damit der vollständige Stapel berechnet werden kann.
Ja. Die Antennengeometrie kann entsprechend der Chipkapazität, der Kartengröße, dem Lesegerät, der Zielleistung, der Chipposition und den Schnittabständen entwickelt werden.
Optionen für eingebettete Kupferdrähte und geätztes Aluminium können besprochen werden. Die beste Konstruktion hängt von Volumen, Widerstand, Dicke, Bindung, Kartendesign und HF-Ziel ab.
Es gibt kein universelles Sortiment. Es hängt von Chip, Antenne, Lesegerät, Kartenstapel, Ausrichtung und Umgebung ab. Definieren Sie einen Testleser und einen minimalen Funktionsabstand.
Es kann nach der HF-Prüfung verwendet werden. Große Metallfolien oder leitfähige Tinte in der Nähe der Antenne können die kontaktlose Schnittstelle verstimmen oder abschirmen.
Alternative Materialstrukturen können überprüft werden, Schrumpfung, Bindung, Laminierungstemperatur, HF-Abstimmung und Haltbarkeit der fertigen Karte müssen jedoch separat validiert werden.
Das Prelam wird normalerweise als blanker Funktionskern geliefert. Die Bedruckung erfolgt in der Regel auf einzelnen Kernblechen, projektspezifische Konstruktionen können jedoch besprochen werden.
Es sollte keine universelle Einstellung für jede Struktur veröffentlicht werden. Entwickeln Sie Temperatur, Druck, Verweilzeit und Kühlung um die exakte PVC , Overlay-Folie , Tinte, Chip- und Antennenkonstruktion.
Verwenden Sie eine kompatible Chipverpackung, kontrollierte lokale Dicke, saubere Platten, ausgeglichenen Druck, einen zugelassenen Wärmezyklus und elektrische Tests vor und nach der Laminierung.
Eine vollständige elektrische Prüfung kann spezifiziert werden. Im Kaufvertrag sollte festgelegt werden, welche Befehle an jeder Position überprüft werden und welche zerstörenden oder dimensionalen Tests Stichprobenverfahren verwenden.
UID-Lesen, Speicherkodierung, NDEF-Schreiben oder Anwendungspersonalisierung können besprochen werden. Secure-Key-Dienste erfordern eine separate kontrollierte Spezifikation.
Hybriddesigns können als separate Produkte entwickelt werden. Sie erfordern spezielle Antennenlayouts, Dickenplanung, Lesetests und Preise.
Ja. Der bevorzugte Prozess besteht darin, den Vorlaminator zu testen, den gesamten Kartenstapel zu laminieren, Karten zu stanzen und die HF-, mechanische und Personalisierungsleistung zu überprüfen.
Das MOQ hängt von der Chipverfügbarkeit, den kundenspezifischen Antennenwerkzeugen, dem Layout, dem Material, der Dicke, dem Testprogramm, der Kodierung und davon ab, ob ein genehmigtes Standarddesign verwendet werden kann.
Geben Sie den genauen Chip, das Lesegerät, das Protokoll, das Layout, die Blattgröße, die Kartenzeichnung, die Dicke, das Antennenziel, den endgültigen Kartenstapel, die Tests, die Menge, die Verpackung und den Bestimmungsort an.
Ein Trockeninlay ist typischerweise eine Chip-Antennen-Anordnung auf einem Träger. Bei einem vorlaminierten Inlay ist der Funktionsschaltkreis in Kunststoffschichten eingebettet, sodass eine Smartcard-Fabrik ihn vor der endgültigen Laminierung und dem Stanzen mit gedruckten Kernen und Overlay-Folie s kombinieren kann.
Nein. Die Lesegeräte müssen das ausgewählte ISO Protokoll und den Chip-Befehlssatz unterstützen. ISO /IEC 14443- und ISO /IEC 15693-Anwendungen können nicht allein deshalb als interoperabel angesehen werden, weil sie dieselbe Frequenz verwenden.
Genehmigen Sie das genaue Chip- und Antennendesign, ein Goldmuster, das Blattlayout, die Inlaystärke, den Lesetest, den Laminierungsversuch, die Lochkartenabmessungen und einen vereinbarten Abnahmeplan. Bewahren Sie nachvollziehbare Prüfberichte für jedes Produktionslos auf.
Nicht unbedingt. Die Chipbeschaffung folgt der genehmigten Projektspezifikation. Wenn ein Marken-MIFARE, NTAG, ICODE oder ein anderer Original-IC angefordert wird, überprüfen Sie dessen Teilenummer und autorisierte Quelle. Kompatible Geräte von Drittanbietern müssen genau identifiziert und gesondert qualifiziert werden.
Kontaktieren Sie Wallis Plastic für maßgeschneiderte 13,56 MHz HF RFID PVC Prelam-Inlay Bögen für Zugang, Ausweis, Hotel, Mitgliedschaft, Transport, NFC und Smartcard-Herstellung. Unser Team unterstützt Sie bei der Chipauswahl, dem Antennendesign, dem Blattlayout, der HF-Abstimmung, Laminierungsversuchen, elektrischen Tests, der Kodierung, Qualitätsspezifikationen und der direkten B2B-Versorgung ab Werk.
