Led lig paneel
Wallis
| Materiaal: | |
|---|---|
| Grootte: | |
| voordeel: | |
| Hoeveelheid: | |

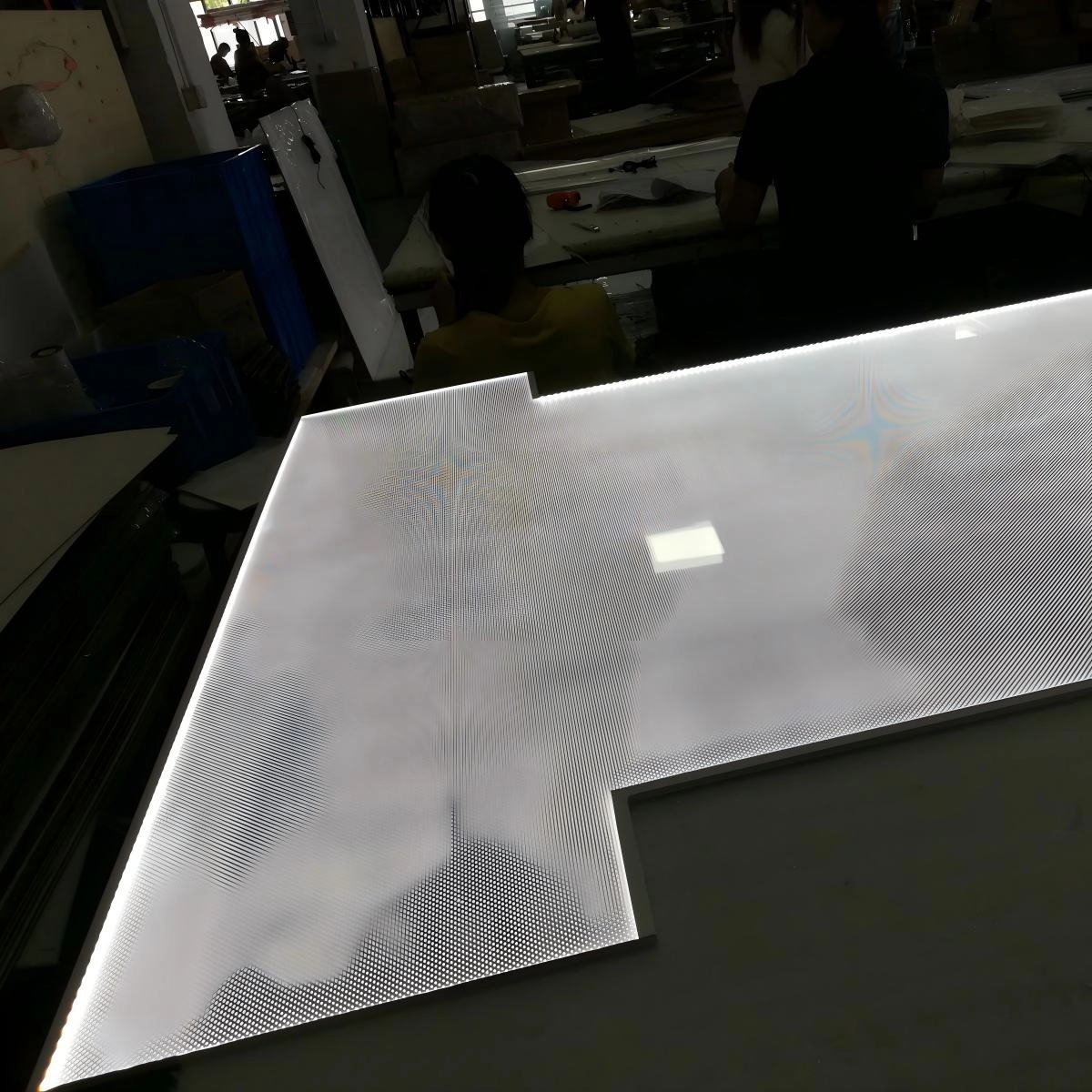

Wallis vervaardig pasgemaakte laserpunt PMMA akrielliggeleidingplate (LGP's) vir randverligte LED-beligting, advertensieligkaste, kleinhandeluitstallings, verligte rakke, naamborde, plafonbeligting en argitektoniese beligtingsprojekte.
Presisie laser-gegraveerde puntpatrone is oor die PMMA oppervlak ontwerp om lig wat deur die akrielpaneel beweeg te onttrek en dit oor die vereiste verligte area te versprei. Puntgrootte, digtheid en spasiëring kan aangepas word volgens paneelafmetings, LED-posisie, liginvoerrigting en toepassingsvereistes.
Wallis ondersteun 3–12 mm diktes, pasgemaakte afmetings, laserpuntverwerking, V-sny, CNC sny, boor, randpolering en enkel- of dubbelzijdige visuele konfigurasies vir prototipe en grootmaat LGP-projekte.
Die volgende spesifikasies is van toepassing op die huidige Wallis laser-dot akriel LGP reeks. Finale optiese ontwerp moet ooreenstem met die voltooide paneelafmetings, LED-rangskikking en vereiste liguitstralende oppervlak.
| Produk Naam | Laser Dot PMMA Akriel Liggeleidingsplaat | Handelsmerk | Wallis |
| Materiaal | Opties PMMA Akriel | Dikte | 3–12 mm |
| Grondstof Grootte | 1220 × 2440 mm | Voltooide grootte | Gepasmaak vir projekvereistes |
| Ligtransmissie | Tot 93% vir Gespesifiseerde Duidelike PMMA Materiaal | Verwerking | Laserpunte / V-snylyne |
| Visuele oppervlak | Enkelsydig / Dubbelsydig | MOQ | 1 Stuk |
| Pasgemaakte vervaardiging | CNC Sny / Boor / Randpoleer / Vormverwerking | Verpakking | Karton / Houtboks |
| Primêre gebruik | Beligting / Tekens / Uitstallings / Versiering | Plek van oorsprong | Sjanghai, China |
LED-stroke of -modules is naby een of meer gepoleerde PMMA rande geplaas. Goeie belyning tussen die LED-emitterende oppervlak en die akrielrand help om ligkoppeling in die paneel te verbeter.
Sodra lig die akriel binnedring, beweeg dit deur die paneel. Paneeldikte, afmetings, randkwaliteit en die aantal verligte rande beïnvloed hoe doeltreffend lig deur die LGP kan beweeg.
Laser-gegraveerde mikrokolle onderbreek die interne ligpad en onttrek beheerde gedeeltes lig deur die paneeloppervlak. Die patroon kan progressief digter word verder weg van die LED-bron om te kompenseer vir ligverlies oor die plaat.
In baie enkelsydige beligtingsamestellings werk die LGP saam met 'n agterste weerkaatser en voorste diffuser. Hierdie komponente help om ongebruikte lig te herlei en die sigbare verligte oppervlak glad te maak. Die finale optiese struktuur moet as 'n volledige stelsel geëvalueer word eerder as deur die LGP alleen.
Verskillende Akriel LGP verwerking
Edge-Lit LGP-werkbeginsel
'n Liggeleidingsplaat moet nie slegs volgens akrieldikte gekies word nie. Vir beter eenvormigheid moet die optiese patroon rondom die volledige LED-beligtingskonfigurasie ontwerp word.
Groter panele benodig lig om 'n groter afstand te reis. Paneellengte en -breedte beïnvloed dus die puntdigtheidgradiënt, aantal invoerrande en geskikte PMMA dikte.
Wallis bied 3–12 mm LGP-diktes. Die geskikte dikte hang af van paneelafmetings, LED-pakkethoogte, strukturele vereistes en beskikbare installasiespasie.
LED-spasiëring en die afstand tussen individuele LED-pakkette kan helder bande naby die paneelrand beïnvloed. Die verskaffing van die beoogde LED-strook of module-spesifikasie help om die LGP-patroon by die werklike ligbron te pas.
'n LGP kan lig vanaf een, twee of meer rande ontvang, afhangende van die projek. Groot-formaat panele kan baat vind by bykomende invoer rande wanneer 'n enkele LED rand nie die vereiste reis afstand of eenvormigheid kan verskaf nie.
Puntspasiëring en -digtheid moet aangepas word volgens afstand vanaf die LED's. ’n Projekspesifieke gradiënt help om helderder areas naby die ligbron te balanseer met areas verder van die verligte rand af.
Die liginvoerrand moet skoon en goed gepoleer wees om doeltreffende koppeling tussen die LED's en PMMA paneel te ondersteun. Randtoestand is veral belangrik vir langafstandliggeleiding.
Wallis kan enkel- of dubbelzijdige visuele konfigurasies ondersteun. Die weerkaatser, verspreider en puntuitleg moet gekies word volgens watter oppervlaktes bedoel is om lig uit te straal.
'n Behoorlik ontwerpte laserpuntmatriks help om randlig oor die paneel te versprei in plaas daarvan om helderheid langs die LED-strook te konsentreer. Dit verminder sigbare middel-tot-rand helderheid verskille en ondersteun 'n skoner verligte oppervlak.
Omdat LED's langs die paneelrand geplaas is eerder as direk agter die volle verligte area, kan 'n LGP dunner ligkaste, vertoonpanele en argitektoniese beligtingsamestellings ondersteun.
Laserpuntdigtheid kan oor verskillende areas van dieselfde plaat gewysig word om te kompenseer vir ligdemping en om aan projekspesifieke beligtingsvereistes te voldoen.
Die gespesifiseerde duidelike PMMA materiaal verskaf ligoordrag van tot 93%. Hierdie waarde verwys na die akriel materiaal self; voltooide stelselhelderheid en optiese doeltreffendheid hang ook af van LED's, kolletjiepatroon, afmetings, weerkaatser en diffuserkonfigurasie.
Paneelafmetings, vorms, gate, gleuwe, kepe en gepoleerde rande kan volgens klanttekeninge en samestellingsvereistes aangepas word.
Wallis ondersteun beide laser-punt en V-sny verwerking. Die toepaslike onttrekkingstruktuur hang af van paneelgeometrie, beligtingsrigting en gewenste visuele effek.
| Vergelyking | Laser Dot Processing | V-Cutting Processing |
|---|---|---|
| Optiese struktuur | Mikropuntmatriks | Presisie V-vormige lyne of groewe |
| Patroonbeheer | Puntdigtheid kan oor die paneel verskil | Lynrigting en spasiëring kan aangepas word |
| Tipiese gebruik | Algemene randverligte ligkaste, skerms en panele | Projekte wat rigting- of lyngebaseerde onttrekking vereis |
| Keuring | Gebaseer op paneelgrootte, LED-rangskikking en eenvormigheidsteiken | Gebaseer op optiese rigting en meganiese ontwerp |
Laser-dot LGP's kan randgemonteerde LED-lig agter plakkate, grafika, spyskaartborde en advertensieskerms versprei terwyl hulle 'n relatief skraal ligkasstruktuur ondersteun.
Pasgemaakte akriel LGP's kan geïntegreer word in rakke, vertoonkaste, kaste en handelsware-toebehore waar 'n dun verligte oppervlak benodig word.
Randverligte liggidsplate kan eweredig verligte spyskaartborde, inligtingstekens en rigtinggrafika in restaurante, winkelsentrums en openbare ruimtes ondersteun.
PMMA LGP's kan in dun plafonpanele, verligte muurkenmerke, meubels en ander argitektoniese beligtingsamestellings geïnkorporeer word.
Grootformaat vertoonstelsels kan pasgemaakte LGP's gebruik waar projekafmetings, LED-plasing en optiese konfigurasie vir die spesifieke raam ontwerp is.
Pasgemaakte liggeleideplate kan ook geëvalueer word vir spesiale vertoonmodules, beheerpanele en ander toepassings wat beheerde ligonttrekking vanaf 'n randverligte optiese plaat vereis.
Kommersiële beligtingstoepassings
Argitektoniese beligtingstoepassings
Meganiese afmetings is net so belangrik soos optiese werkverrigting wanneer 'n LGP in 'n bestaande ligkasraam of LED-samestelling moet pas.
Voltooide lengte en breedte kan volgens klanttekeninge verwerk word binne die beskikbare grondstofafmetings en vervaardigingsvermoë.
CNC bewerking kan gebruik word om pasgemaakte buitenste profiele, gleuwe, uitsparings en ander meganiese kenmerke wat deur die beligtingsamestelling vereis word, te vervaardig.
Montagegate en ander openinge kan volgens tekeninge ingewerk word, mits dit nie inmeng met kritieke liggeleidingsareas nie.
Lig-insette rande kan gepoleer word om optiese koppeling te verbeter, terwyl nie-insette rande verwerk kan word volgens die finale weerkaatser en raam ontwerp.
Met 'n gelyste MOQ van een stuk kan 'n prototipe geëvalueer word met die beoogde LED-stroke, reflektor, diffuser en meganiese raam voordat groter produksiehoeveelhede bevestig word.
'n Liggeleidingsplaat is die optiese PMMA komponent binne 'n randverligte beligtingstelsel. Dit moet nie outomaties as die volledige LED-paneellig behandel word nie.
'n Volledige beligtingsamestelling kan ook LED-stroke of -modules, reflektormateriaal, diffuserblaaie, 'n aluminiumraamwerk, bedrading, kragtoevoer en monteringskomponente benodig. As u projek meer as die verwerkte akriel LGP benodig, spesifiseer die volledige monteringsvereistes wanneer u 'n kwotasie versoek.
Vir 'n pasgemaakte laserpunt-LGP help die verskaffing van optiese en meganiese inligting saam om herhaalde hersienings te verminder en projekevaluering te verbeter.
Vereiste hoeveelheid
Afgewerkte lengte en breedte
Vereiste PMMA dikte
CAD of afmetingstekening
LED strook of LED module spesifikasie
LED toonhoogte en pakket afmetings
Aantal en ligging van lig-insette rande
Enkel- of dubbelzijdige liguitset
Laser kolletjies of V-sny voorkeur
Vereiste gate, gleuwe of pasgemaakte vorms
Reflektor- en diffuserkonfigurasie, indien bekend
Kaal LGP plaat of volledige beligting samestelling vereiste
Teiken toepassing en installasie omgewing
Laserpuntpatrone kan aangepas word volgens paneelafmetings, LED-plasing, liginvoerrigting en die vereiste verligte area.
Veelvuldige PMMA dikte-opsies laat die LGP toe om by verskillende LED-pakkette, paneelafmetings en strukturele vereistes te pas.
CNC sny, boor, pasgemaakte vorms en randpolering kan gekombineer word met die optiese puntpatroon volgens klanttekeninge.
Die gelyste MOQ van een stuk stel kopers in staat om pasgemaakte monsters te evalueer voordat groter produksievereistes bevestig word.
Wallis ondersteun pasgemaakte LGP-projekte vir LED-beligtingvervaardigers, ligboksvervaardigers, naambordmaatskappye, vertoonverskaffers, kleinhandeltoebehoremaatskappye en ander kommersiële kopers.
Pasgemaakte LGP-projekte kan insluit PMMA sny, laser-punt verwerking, V-sny, CNC vervaardiging, rand poleer, skoonmaak, inspeksie en beskermende uitvoer verpakking volgens die bevestigde bestelling spesifikasie.
'n PMMA liggeleidingsplaat is 'n optiese akrielpaneel wat ontwerp is om LED-lig vanaf een of meer rande te ontvang en daardie lig oor 'n groter oppervlak te versprei deur laserpunte, gegraveerde lyne of ander ligonttrekkingstrukture.
Ja. In hierdie produkkategorie staan LGP vir Light Guide Plate. 'LPG' in 'n akrielbeligtingsproduktitel is gewoonlik 'n transposisie van die letters en moet na LGP gekorrigeer word vir tegniese akkuraatheid en soekrelevansie.
Lig beweeg deur die PMMA vanaf die LED-rand. Laserkolletjies onderbreek die geleide lig en trek beheerde gedeeltes deur die paneeloppervlak uit. Deur die puntdigtheid oor die plaat aan te pas, help dit om te vergoed vir die afname in ligintensiteit verder van die LED's.
Wallis lys diktes van 3 mm tot 12 mm vir hierdie produk. Die toepaslike dikte hang af van paneelgrootte, LED-pakketafmetings, ligreisafstand en strukturele vereistes.
Nee. Die gelyste waarde verwys na ligtransmissie van die gespesifiseerde duidelike PMMA materiaal. Voltooide stelseldoeltreffendheid en helderheid hang ook af van LED-koppeling, paneelafmetings, puntpatroon, weerkaatsers, verspreiders en ander optiese verliese.
Ja. Puntdigtheid kan by die voltooide LGP-grootte, PMMA dikte, LED-posisie, LED-toonhoogte, aantal verligte rande en vereiste liguitstralende rigting aangepas word.
Laser-punt-verwerking gebruik 'n matriks van mikrokolle om lig oor die paneel te onttrek, terwyl V-sny lineêre groewe gebruik. Keuse hang af van paneelgeometrie, ligrigting en die gewenste optiese effek.
Baie enkelsydige randverligte stelsels gebruik 'n weerkaatser agter die LGP om lig na die kykoppervlak te herlei. Deursigtige dubbelzijdige toepassings kan 'n ander optiese struktuur gebruik, so die volledige samestelling moet volgens die beoogde uitset geëvalueer word.
'n Gladde, deursigtige liginvoerrand help LED-lig om meer doeltreffend in die akriel te koppel. Ruwe of beskadigde rande kan ongewenste verstrooiing en optiese verlies verhoog.
Ja. Afhangende van paneelafmetings en helderheidsvereistes, kan LED's op twee of meer rande geplaas word. Die laserpunt-uitleg moet dan rondom die geselekteerde invoerrand-konfigurasie ontwerp word.
Ja. CNC sny, boor, pasgemaakte profiele, gleuwe en randverwerking kan bespreek word volgens klanttekeninge en die optiese vereistes van die paneel.
Die kernproduk wat hier beskryf word, is 'n verwerkte PMMA akriel-liggeleidingsplaat. Indien LED's, reflektorblaaie, diffuserblaaie, rame, bedrading of ander komponente benodig word, lys dit afsonderlik sodat die volledige samestellingsomvang bevestig kan word.
Die huidige genoteerde MOQ is een stuk, wat kopers in staat stel om 'n pasgemaakte prototipe te evalueer voordat hulle tot 'n groter produksiebestelling verbind.
Die huidige produkinligting bevat ongeveer 3–7 werksdae vir monsters en ongeveer 2–5 weke vir massaproduksie, afhangende van hoeveelheid en aanpassing. Finale aanlooptyd moet met die projekkwotasie herbevestig word.
Verskaf asseblief hoeveelheid, voltooide afmetings, dikte, CAD-tekening, LED-model of strookspesifikasie, LED-steek, aantal verligte rande, uitsetrigting, laserpunt- of V-snyvoorkeur en enige gate, gleuwe of ander bewerkingsvereistes.
Op soek na 'n pasgemaakte laserpunt-akriel-liggeleidingsplaat, PMMA LGP of randverligte LED-liggeleidingspaneel ? Stuur vir Wallis jou paneeltekening, dikte, LED-spesifikasie, verligte randkonfigurasie en hoeveelheid vir optiese en vervaardigingsevaluering.
