silikoninis padas
Wallis
| Dydis: | |
|---|---|
| Medžiaga: | |
| Privalumas: | |
| Taikymas: | |
| Kiekis: | |

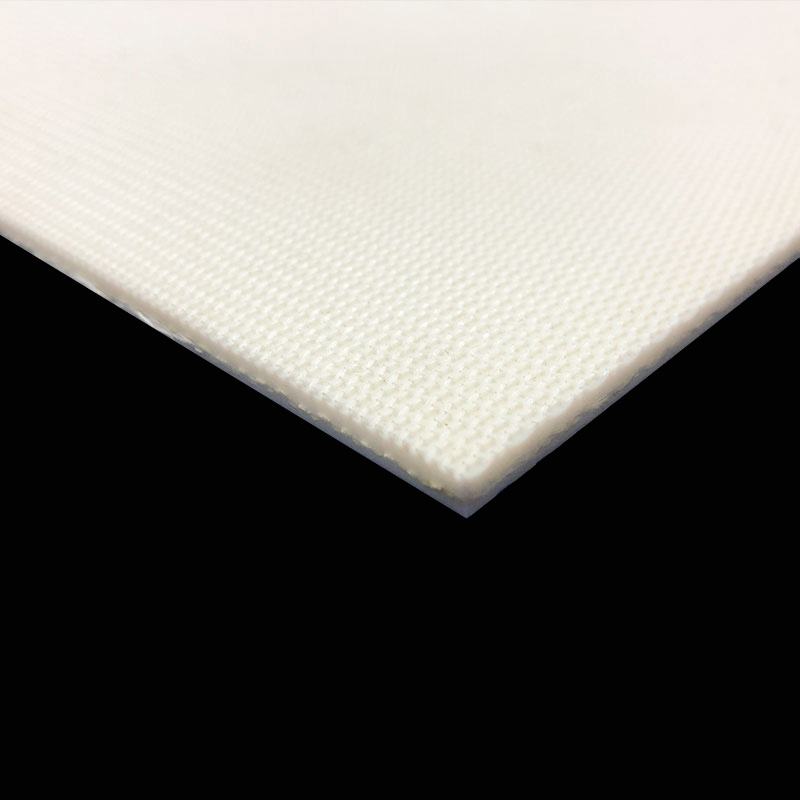

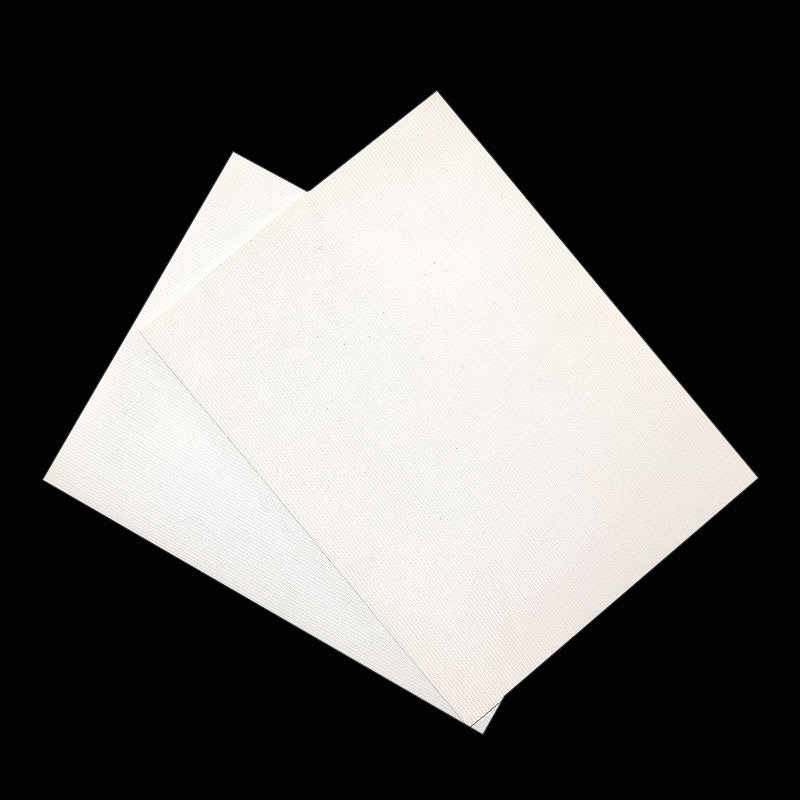

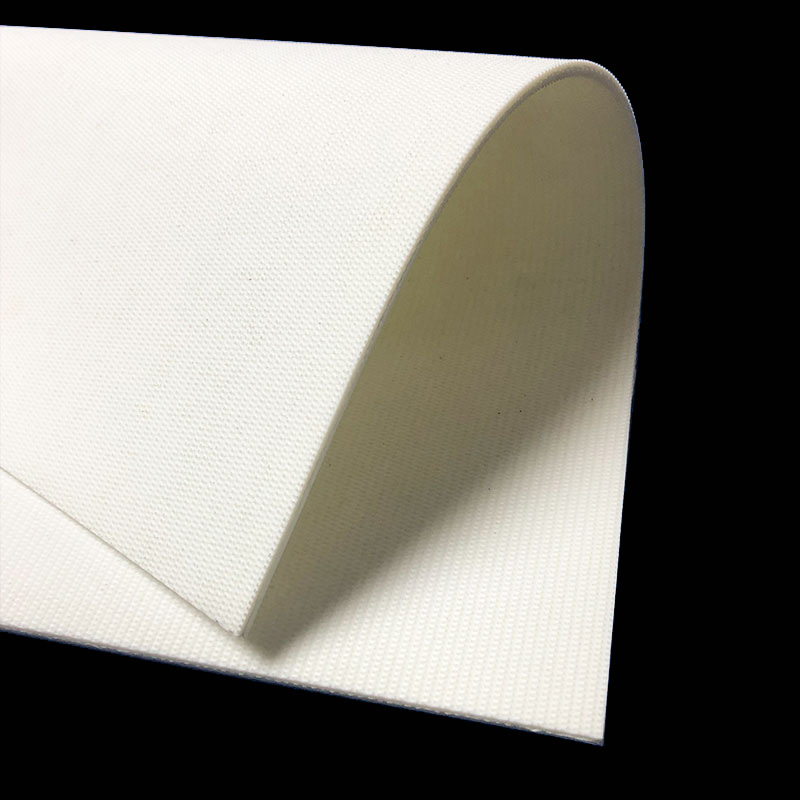

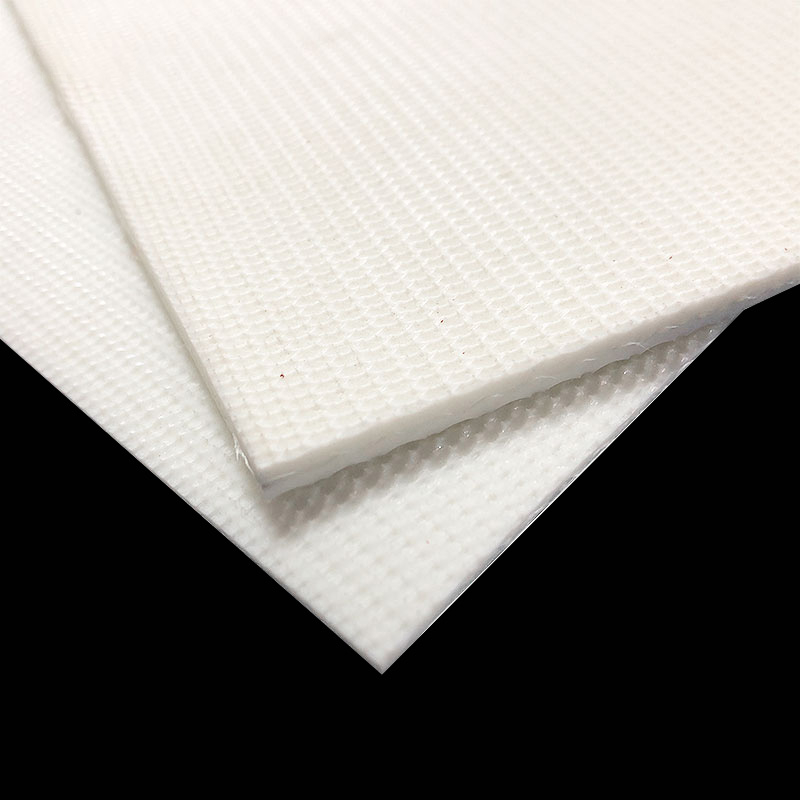

Wallis aukštos temperatūros silikono presavimo padėklas kortelių laminavimui yra daugkartinio naudojimo preso eksploatacinės medžiagos, skirtos pramoninei plastikinių kortelių laminavimo įrangai. Tai padeda kompensuoti nedidelius krūvos ir plokštelės svyravimus, kartu palaikydama tolygesnį slėgio pasiskirstymą karšto spaudimo būdu laminuojant PVC , PETG ir PC kortelių struktūras.
Galimi 3 mm, 5 mm, 8 mm ir 10 mm storio su pritaikytais matmenimis, silikono padėklas gali būti priderintas prie skirtingų laminavimo plokščių, kortelių lapų formatų ir gamybos įrangos. Taip pat galima peržiūrėti tinkintus storio, tankio, formos ir paviršiaus reikalavimus OEM ir ODM projektams.
Įprastos programos yra banko kortelės, asmens tapatybės kortelės, narystės kortelės, magnetinės juostelės kortelės, RFID ir bekontaktės kortelės, lustinės kortelės, daugiasluoksnės plastikinės kortelės ir Overlay plėvelė plėvelės laminavimas.
Norėdami profesionaliai pasirinkti B2B, pirkėjai turėtų nurodyti laminavimo aparato modelį, preso plokštės matmenis, kortelės medžiagą, kamino storį, karšto spaudimo temperatūrą, slėgį, laikymo laiką, aušinimo būdą ir reikalingą paviršiaus apdailą . Šie parametrai yra naudingesni nei presavimo padėklo pasirinkimas vien pagal storį.
| Specifikacija / Atributas | Tipiškas / Galimos parinktys |
|---|---|
| Pamušalo medžiaga | Karščiui atsparus silikonas |
| Darbinė temperatūra | Skirta karščiui laminuoti; turi būti nurodyta ir patvirtinta pasirinktam padėklui tiksli nuolatinė ir didžiausia temperatūra |
| Storio parinktys | 3 mm / 5 mm / 8 mm / 10 mm; pagal užsakymą galimas pasirinktinis storis |
| Pamušalo matmenys | Pritaikyta pagal laminavimo plokštės ir mašinos matmenis |
| Slėgio paskirstymas | Sukurta palaikyti tolygesnį slėgio pasiskirstymą visoje naudojamoje preso srityje |
| Paviršius | Lygus silikono kontaktinis paviršius; patvirtinkite paviršiaus apdailą ir atleidimo reikalavimą pasirinktai programai |
| Kietumas / tankis | Pritaikomas; Tikslus Šoro kietumas arba tankis turi būti patvirtinti techninėje specifikacijoje |
| Patvarumas | Galima pakartotinai naudoti tinkamoje temperatūroje, slėgyje, valymo ir laikymo sąlygomis; tikrasis keitimo intervalas priklauso nuo proceso |
| Formos / kraštų apdorojimas | Stačiakampio formos, prigludusios prie plokštelės arba pagal užsakymą pjaustytos formos |
| Programos | PVC , PETG ir PC kortelių laminavimas, Overlay plėvelė laminavimas, RFID ir intelektualiųjų kortelių gamyba |
| Standartinis MOQ | 100 lapų pagal dabartinę Wallis produkto informaciją |
| Pristatymo laikas | 7-15 dienų po užsakymo patvirtinimo pagal esamą produkto informaciją |
| Pakuotė | Kartoninė dėžutė su apsaugine įvyniojimu |
| OEM / ODM | Galima peržiūrėti pasirinktinio dydžio, storio, tankio, formos ir mašinos tinkamumo reikalavimus |
Svarbi inžinerinė pastaba: dabartiniame Wallis puslapyje neskelbiama fiksuota maksimali temperatūra, Shore A kietumas, suspaudimo rinkinys, suspaudimo atstatymas, storio tolerancija, plokštumo tolerancija arba garantuotas ciklų skaičius. Pirkėjai, kuriems reikalingi šie parametrai, turėtų prašyti konkretaus modelio techninių duomenų, o ne vertinti vertes iš kito silikoninio padėklo.
Silikono presavimo padėklas yra suderinamas sluoksnis, naudojamas karšto spaudimo kortelių laminavimo kamino viduje. Jis yra preso mazgoje, kad padėtų kompensuoti nedidelius storio svyravimus ir palaikyti tolygesnį mechaninės apkrovos perdavimą per kortelės lapo sritį.
Suderinamas silikono sluoksnis gali padėti kompensuoti nedidelius kortelių krūvos, plokštės būklės ir vietinio storio skirtumus. Tai ypač aktualu laminuojant daugiasluoksnes kortelių struktūras arba lakštus su RFID įdėklais, lustais ar kitais vietiniais storio pokyčiais.
Padėklas veikia pakartotinio šildymo, presavimo ir aušinimo procese. Todėl jo storis, kietumas ir šiluminis elgesys turi būti suderinti su visu laminavimo receptu, o ne pasirinkti atskirai.
Amortizuojantis sluoksnis gali sumažinti kietą lokalų kontaktą tarp preso komponentų ir padėti apsaugoti poliruotas laminavimo plokštes ir kortelių lakštus nuo koncentruotos apkrovos. Švara išlieka labai svarbi, nes dulkės ar įterptos dalelės vis tiek gali perkelti defektus ant laminuoto paviršiaus.
Tinkamai parinktas amortizatorius gali padėti presui tolygiau pritaikyti jėgą naudojamoje kortelės lapo srityje, o laminavimo metu palaikomas nuoseklesnis sluoksnio kontaktas.
Plastikinių kortelių krūvelėse gali būti nedideli spausdintų sluoksnių, Overlay plėvelė , įdėklų ar vietinių struktūrų skirtumai. Tinkama trinkelė gali absorbuoti kai kuriuos iš šių variantų, o ne perkelti visus skirtumus tiesiai per standžias plienines plokštes.
Naudojant kontroliuojamą trinkelės specifikaciją kartu su dokumentuota temperatūra, slėgiu ir ciklo receptu, galima pagerinti proceso pakartojamumą tarp partijų.
Vien tik spaudos bloknotas negali garantuoti, kad kortelės be burbuliukų, deformacijų ar nesisluoksniavimo. Rašalo džiūvimas, drėgmė, įstrigęs oras, medžiagų suderinamumas, plokščių lygiagretumas, šildymo vienodumas, slėgis, laikymo laikas ir aušinimo sąlygos taip pat turi įtakos galutiniam rezultatui.
Šiuo metu Wallis siūlo 3 mm, 5 mm, 8 mm ir 10 mm storio parinktis. Storesnis padas automatiškai nėra geresnis. Dėl storio keičiasi kamino aukštis, suspaudimo elgsena ir galbūt laminavimo mazgo šiluminė reakcija.
3 mm padas gali būti įvertintas ten, kur laminavimo aparate yra ribota kasetės erdvė arba kai reikalingas santykinai mažesnis amortizatoriaus storis. Galutinis tinkamumas priklauso nuo kietumo, suspaudimo ir mašinos nustatymų.
5 mm konstrukcija suteikia dar vieną galimybę mašinoms ar kortelių kamščiams, kuriems reikia papildomo standarto storio. Prieš naudojant gamyboje, jis turi būti išbandytas pagal esamą laminavimo receptą.
8 mm pagalvėlė gali pasiūlyti didesnį fizinį pagalvėlės gylį, tačiau pirkėjai turėtų patikrinti preso tarpą, šilumos perdavimo reakciją ir suspausto kamino aukštį.
10 mm trinkelę reikia pasirinkti tik patvirtinus mašinos tarpą, slėgio elgseną ir šildymo profilį. Per didelis storis arba minkštumas gali pakeisti numatomas laminavimo sąlygas.
Galima peržiūrėti nestandartinį storį, skirtą specifiniams laminavimo aparatams ir kortelių kamino konstrukcijoms. Atsiųskite esamą trinkelės pavyzdį, techninį brėžinį arba mašinos informaciją, kai prašote pritaikyto pakeitimo.
'Atsparus aukštai temperatūrai' nepakanka inžinerinei specifikacijai. Pirkėjai turėtų nurodyti įprastą karšto spaudimo temperatūrą, maksimalią temperatūrą, buvimo laiką ir ciklų skaičių per pamainą, kad būtų galima peržiūrėti pasirinktą silikono konstrukciją.
Kietumas įtakoja, kaip lengvai deformuojasi silikoninė trinkelė veikiant spaudimo apkrovai. Šiuo metu Wallis nurodo, kad kietumas arba tankis yra pritaikomi, bet neskelbia fiksuotos šio gaminio Shore A vertės. Į techninę užklausą įtraukite reikiamą kietumą, jei jį kontroliuoja jūsų procesas.
Daugkartinio naudojimo presavimo padėklas turi pakankamai atsigauti po pakartotinio suspaudimo. Pirkėjai, vykdantys didelio ciklo gamybą, turėtų paprašyti taikytinos suspaudimo rinkinio arba atkūrimo informacijos pasirinktai konstrukcijai, jei reikia.
Pamušalo storio svyravimai gali turėti įtakos vietiniam slėgiui didelėje laminavimo plokštėje. Tiksliai gaminti, pirkimo specifikacijoje nurodykite priimtiną storio, lygumo ir pjūvio dydžio leistiną nuokrypį.
Silikoninės presavimo pagalvėlės gali būti naudojamos karšto spaudimo būdu laminuojant daugiasluoksnius PVC kortelių lapus, įskaitant atspausdintus pagrindinius sluoksnius ir PVC Overlay plėvelė .
PETG kortelių konstrukcijose taip pat gali būti naudojamas tinkamas silikono pagalvėlės sluoksnis. Šildymo ir vėsinimo receptas turėtų būti suderintas su PETG medžiaga ir visa kortelės konstrukcija.
PC kortelei gaminti paprastai reikia kontroliuojamo šilumos, slėgio ir aušinimo. Patvirtinkite, kad pasirinkto silikoninio padėklo faktinė temperatūra atitinka jūsų įrenginio naudojamą PC laminavimo ciklą.
RFID ir bekontakčių kortelių lapuose gali būti antenų, lustų arba vietinių storio skirtumų. Tinkamas amortizuojantis sluoksnis gali padėti prisitaikyti prie nedidelių svyravimų išlaikant kontroliuojamą preso kontaktą.
Presavimo pagalvėlės gali būti laminavimo krūvos dalis, naudojama banko, narystės ir magnetinių juostelių kortelių lapams gaminti prieš perforuojant, personalizuojant ir baigiant.
Silikono amortizacija taip pat gali palaikyti Overlay plėvelė -plėvelės laminavimą. Pirkėjai turėtų patvirtinti, ar trinkelė tiesiogiai liečiasi su plienine plokšte, atpalaiduojančiu sluoksniu ar kitu jų konkrečios kamino komponentu.
Šiame puslapyje daugiausia dėmesio skiriama 3 mm, 5 mm, 8 mm ir 10 mm storio Wallis silikoninėms presavimo pagalvėlėms. Naudokite šį gaminio elementą, kai projekto specifikacijoje reikalaujama silikono pagrindu pagamintos pagalvėlės be vilnos veltinio konstrukcijos, aprašytos atskirame Wallis vilnos ir silikono gaminio puslapyje.
Wallis taip pat siūlo atskirą plonesnį silikono-stiklo pluošto kortelių laminavimo pagalvėlės gaminį. Pirkėjai turėtų palyginti storį, armatūrą, kietumą, šiluminį atsaką ir suspaudimo charakteristikas, o ne laikyti abu gaminius identiškais.
Vilnos-silikono pagalvėlėse naudojama veltinio pagrindu sukurta amortizuojanti struktūra kartu su silikonu. Jų šiluminė ir gniuždymo reakcija gali skirtis nuo tik silikonu arba stiklo pluoštu sustiprinto padėklo.
Patikimiausias atrankos būdas – išbandyti kandidatų trinkelius su tuo pačiu laminatoriumi, plieninėmis plokštėmis, kartono medžiaga, Overlay plėvelė , temperatūra, slėgiu ir aušinimo receptūra, naudojama gamyboje.
Nusiųskite naudojamą laminavimo plokštės ilgį ir plotį arba pateikite esamą trinkelės brėžinį. Turi būti aiškiai nurodytos leistinos skylės, išpjovos ar specialios mašinos savybės.
Pasirinkite 3 mm, 5 mm, 8 mm, 10 mm arba nurodykite esamo patvirtinto trinkelės storį.
Nurodykite normalią darbo temperatūrą, maksimalią temperatūrą ir karštą
