ഇഷ്ടാനുസൃത 13.56MHz HF RFID PVC പ്രീലാം ഇൻലേ ഷീറ്റുകൾ
വാലിസ് 13.56MHz HF RFID PVC പ്രെലാം ഇൻലേ ഷീറ്റുകൾ കോൺടാക്റ്റ്ലെസ് സ്മാർട്ട് കാർഡുകൾ, ഐഡി കാർഡുകൾ, ആക്സസ് കാർഡുകൾ, ഹോട്ടൽ കീ കാർഡുകൾ, അംഗത്വ കാർഡുകൾ, ട്രാൻസ്പോർട്ട് കാർഡുകൾ, NFC - പ്രവർത്തനക്ഷമമാക്കിയ കാർഡ് പ്രോഗ്രാമുകൾ എന്നിവയുടെ ഫങ്ഷണൽ കോർ ആയി രൂപകൽപ്പന ചെയ്‌തിരിക്കുന്നു. ഓരോ ഷീറ്റും ഒരു നിയന്ത്രിത PVC HF ചിപ്പും ആൻ്റിനയും സംയോജിപ്പിക്കുന്നു, അന്തിമ കാർഡ്-ബോഡി ലാമിനേഷൻ, പ്രിൻ്റിംഗ്, പഞ്ചിംഗ്, വ്യക്തിഗതമാക്കൽ എന്നിവയ്ക്ക് തയ്യാറാണ്.
ചിപ്പ് മോഡൽ, പ്രോട്ടോക്കോൾ, മെമ്മറി, ആൻ്റിന ജ്യാമിതി, ഷീറ്റ് വലുപ്പം, കാർഡ് ലേഔട്ട്, ഇൻലേ കനം, ചിപ്പ് സ്ഥാനം, മെറ്റീരിയൽ, അന്തിമ കാർഡ് നിർമ്മാണം, പാക്കേജിംഗ് എന്നിവ ഉപയോഗിച്ച് B2B പ്രോജക്റ്റുകൾ ഇഷ്ടാനുസൃതമാക്കാം. സ്റ്റാൻഡേർഡ് ലേഔട്ട് റഫറൻസുകളിൽ 2 × 5, 3 × 7, 3 × 8, 4 × 8, 5 × 5, 4 × 10 എന്നിവ ഉൾപ്പെടുന്നു, നിർദ്ദിഷ്ട ലാമിനേഷൻ പ്ലേറ്റുകൾക്കും പഞ്ചിംഗ് ഉപകരണങ്ങൾക്കും ഇഷ്ടാനുസൃത മൾട്ടി-കാർഡ് ലേഔട്ടുകൾ ലഭ്യമാണ്.
വ്യത്യസ്ത കമാൻഡ് സെറ്റുകളും എയർ ഇൻ്റർഫേസുകളും ഉപയോഗിക്കുമ്പോൾ വ്യത്യസ്ത HF ചിപ്പുകൾ 13.56MHz ഫ്രീക്വൻസി പങ്കിട്ടേക്കാം. MIFARE Classic, MIFARE Ultralight, NTAG, MIFARE DESFire കുടുംബങ്ങൾ ISO /IEC 14443 ടൈപ്പ് എ സാങ്കേതികവിദ്യകൾ ഉപയോഗിക്കുന്നു, അതേസമയം ICODE ISO /IEC 15693 എന്നതുമായി ബന്ധപ്പെട്ടിരിക്കുന്നു. വാങ്ങുന്നവർ കൃത്യമായ പാർട്ട് നമ്പർ, റീഡർ സപ്പോർട്ട്, വോളിയം സോഫ്റ്റ്വെയർ, വോളിയം ഓർഡർ എന്നിവയ്ക്ക് മുമ്പായി സുരക്ഷാ ആവശ്യകതകൾ സ്ഥിരീകരിക്കണം.
| ഉൽപ്പന്ന തരം | പ്ലാസ്റ്റിക്-കാർഡ് നിർമ്മാണത്തിനായി 13.56MHz HF RFID കോൺടാക്റ്റ്ലെസ് പ്രീലാമിനേറ്റഡ് ഇൻലേ ഷീറ്റ് |
| ആവൃത്തി | 13.56MHz HF ; പ്രോട്ടോക്കോളും എയർ ഇൻ്റർഫേസും തിരഞ്ഞെടുത്ത ചിപ്പിനെ ആശ്രയിച്ചിരിക്കുന്നു |
| സ്റ്റാൻഡേർഡ് ലേഔട്ടുകൾ | 2 × 5, 3 × 7, 3 × 8, 4 × 8, 5 × 5, 4 × 10, ഇഷ്ടാനുസൃത ലേഔട്ടുകൾ |
| നാമമാത്രമായ പ്രീലാം കനം (തിരഞ്ഞെടുത്ത ഘടനകൾ) | തിരഞ്ഞെടുത്ത HF ഘടനകൾക്ക് ഏകദേശം 0.45 ± 0.02mm; ചിപ്പ്, ആൻ്റിന, മെറ്റീരിയൽ, അവസാന കാർഡ് സ്റ്റാക്ക് എന്നിവ ഉപയോഗിച്ച് സ്ഥിരീകരിക്കുക |
| അടിസ്ഥാന വസ്തുക്കൾ | വെള്ള അല്ലെങ്കിൽ സുതാര്യമായ PVC ; PETG , പോളികാർബണേറ്റ്-അനുയോജ്യമായ പ്രോജക്റ്റുകൾ എന്നിവ പ്രത്യേക പ്രോസസ്സ് മൂല്യനിർണ്ണയത്തിന് വിധേയമാണ് |
| ആൻ്റിന ഓപ്ഷനുകൾ | ഉൾച്ചേർത്ത ചെമ്പ് വയർ, എച്ചഡ് അലുമിനിയം, പ്രോജക്റ്റ്-നിർദ്ദിഷ്ട ആൻ്റിന നിർമ്മാണങ്ങൾ |
| B2B സേവനങ്ങൾ | ചിപ്പ് സോഴ്‌സിംഗ്, ആൻ്റിന ഡിസൈൻ, ആർഎഫ് ട്യൂണിംഗ്, ലേഔട്ട് എഞ്ചിനീയറിംഗ്, സാമ്പിളുകൾ, ലാമിനേഷൻ ട്രയലുകൾ, ഇലക്ട്രിക്കൽ ടെസ്റ്റിംഗ്, ക്യുസി റിപ്പോർട്ടുകൾ, കയറ്റുമതി വിതരണം |
HF RFID ഇൻലേ സാമ്പിളുകളും ഉദ്ധരണികളും അഭ്യർത്ഥിക്കുക
RFID ചിപ്പ്, ചിപ്പ്-ടു-ആൻ്റിന കണക്ഷൻ, പ്ലാസ്റ്റിക് പാളികൾക്കുള്ളിൽ ട്യൂൺ ചെയ്ത ആൻ്റിന ഘടന എന്നിവ ഉൾക്കൊള്ളുന്ന ഒരു ഇൻ്റർമീഡിയറ്റ് കാർഡ് നിർമ്മാണ ഷീറ്റാണ് പ്രീലം ഇൻലേ. ഇത് സാധാരണയായി പൂർത്തിയായ പ്രിൻ്റ് ചെയ്യാവുന്ന കാർഡ് അല്ല. കാർഡ് നിർമ്മാതാക്കൾ പ്രിൻ്റഡ് കോർ ഷീറ്റുകളും സുതാര്യമായ ഓവർലേ ഫിലിം കളും ഉപയോഗിച്ച് പ്രീലാം സംയോജിപ്പിക്കുന്നു, തുടർന്ന് ലാമിനേറ്റ് ചെയ്യുക, തണുപ്പിക്കുക, പഞ്ച് ചെയ്യുക, പൂർത്തിയായ കാർഡുകൾ വ്യക്തിഗതമാക്കുക.
ആൻ്റിന റീഡർ ഫീൽഡിൽ നിന്ന് ഊർജ്ജം സ്വീകരിക്കുകയും റീഡറിനും എംബഡഡ് ചിപ്പിനുമിടയിൽ ഡാറ്റ കൈമാറുകയും ചെയ്യുന്നു. RF പ്രകടനം ആൻ്റിന ജ്യാമിതി, കണ്ടക്ടർ പ്രതിരോധം, ചിപ്പ് കപ്പാസിറ്റൻസ്, അനുരണനം, കാർഡ് മെറ്റീരിയലുകൾ, അടുത്തുള്ള ലോഹം, അവസാന കാർഡ് കനം, റീഡർ ഫീൽഡ് ശക്തി എന്നിവയെ ആശ്രയിച്ചിരിക്കുന്നു.
പ്രിൻ്റ് ചെയ്ത PVC കോർ ഷീറ്റുകൾ, സുതാര്യമായ ഓവർലേ ഫിലിം കൾ, പശകൾ, കാന്തിക വരകൾ, സിഗ്നേച്ചർ പാനലുകൾ, പ്രൊട്ടക്റ്റീവ് ഫിനിഷുകൾ എന്നിവ പ്രീലാമിന് ചുറ്റും കനം കൂട്ടുന്നു. ടാർഗെറ്റ് ഫിനിഷ്ഡ് കാർഡ് കനം പ്രീലാം ഗേജിൽ നിന്ന് മാത്രം ആസൂത്രണം ചെയ്യുന്നതിനുപകരം പൂർണ്ണമായ സ്റ്റാക്കിൽ നിന്ന് ആസൂത്രണം ചെയ്യണം.
ചിപ്പ് ഫാമിലി, ആൻ്റിന സൈസ്, കണ്ടക്ടർ, കാർഡ് മെറ്റീരിയൽ അല്ലെങ്കിൽ കാർഡ് എൻവയോൺമെൻ്റ് എന്നിവ മാറ്റുന്നത് അനുരണനം മാറ്റാനും വായനാ പ്രകടനത്തെ മാറ്റാനും കഴിയും. ഒരു ചിപ്പിനായി അംഗീകരിച്ച ഡിസൈൻ RF അളക്കാതെ മറ്റൊരു ചിപ്പിനായി സ്വയമേവ വീണ്ടും ഉപയോഗിക്കാൻ പാടില്ല.

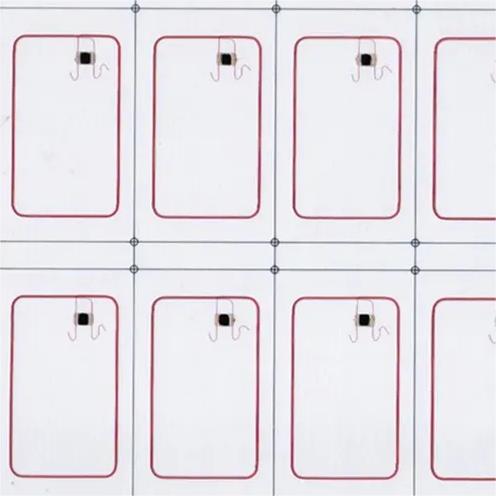

ഉൾച്ചേർത്ത HF ചിപ്പും ആൻ്റിന ഘടനയും
ലാമിനേഷനായി മൾട്ടി-കാർഡ് ഷീറ്റ് ലേഔട്ട്
മുൻകൂട്ടി തയ്യാറാക്കിയ RFID ഇൻലേ എന്നത് പ്ലാസ്റ്റിക് പാളികൾക്കുള്ളിൽ ലാമിനേറ്റ് ചെയ്യാൻ തയ്യാറുള്ള ചിപ്പ് ആൻഡ് ആൻ്റിന കോർ ആണ്. താരതമ്യേന കനം കുറഞ്ഞ ചിപ്പ്-ആൻ്റിന അസംബ്ലി ആയ ഡ്രൈ ഇൻലേയിൽ നിന്നും ഇതിനകം ലാമിനേറ്റ് ചെയ്തതും മുറിച്ചതും ഉപയോഗത്തിനായി തയ്യാറാക്കിയതുമായ ഒരു സമ്പൂർണ്ണ സ്മാർട്ട് കാർഡിൽ നിന്നും ഇത് വ്യത്യസ്തമാണ്. നിങ്ങളുടെ സ്വന്തം ഉൽപ്പാദന ശേഷിയിൽ നിന്ന് വാങ്ങൽ ഫോർമാറ്റ് തിരഞ്ഞെടുക്കുക.
| ഉൽപ്പന്ന ഫോർമാറ്റ് | വാങ്ങുന്നയാൾക്ക് ലഭിക്കുന്നത് | സാധാരണ നിർമ്മാണ ഘട്ടം | എന്താണ് സ്ഥിരീകരിക്കേണ്ടത് |
|---|---|---|---|
| ഡ്രൈ RFID ഇൻലേ | പൂർത്തിയാക്കിയ പ്ലാസ്റ്റിക്-കാർഡ് കോർ ഇല്ലാതെ കാരിയറിലെ ആൻ്റിനയുമായി ബന്ധിപ്പിച്ച ചിപ്പ് | ഉൾച്ചേർക്കൽ, ഓവർലാമിനേഷൻ അല്ലെങ്കിൽ മറ്റൊരു അസംബ്ലിയിലേക്ക് പരിവർത്തനം ചെയ്യുക | കാരിയർ, പശ, ആൻ്റിന, ചിപ്പ്, കൈകാര്യം ചെയ്യൽ പ്രക്രിയ |
| HF RFID PVC പ്രീലാം | നിർദ്ദിഷ്ട കാർഡ് സ്ഥാനങ്ങളിൽ ഉൾച്ചേർത്ത 13.56MHz ചിപ്പും ആൻ്റിനയും ഉള്ള ഒരു മുൻകൂട്ടി തയ്യാറാക്കിയ PVC ഷീറ്റ് | അച്ചടിച്ച കോറുകളും ഓവർലേ ഫിലിം കളും, ലാമിനേറ്റ്, പഞ്ച് എന്നിവ ഉപയോഗിച്ച് സ്റ്റാക്ക് ചെയ്യുക | ചിപ്പ്, പ്രോട്ടോക്കോൾ, ലേഔട്ട്, RF പ്രതികരണം, പ്രാദേശിക കനം |
| പൂർത്തിയായി RFID സ്മാർട്ട് കാർഡ് | ആവശ്യമായ കോൺടാക്റ്റ്ലെസ് ഫംഗ്ഷനും ഉപരിതല ഫിനിഷും ഉള്ള കാർഡ് ബോഡി മുറിക്കുക | വ്യക്തിഗതമാക്കൽ, എൻകോഡിംഗ്, ആപ്ലിക്കേഷൻ പരിശോധനയും ഇഷ്യൂവും | പൂർത്തിയായ-കാർഡ് അളവുകൾ, റീഡർ അനുയോജ്യത, എൻകോഡിംഗ് നില |
നിങ്ങളുടെ ഫാക്ടറി സ്വന്തം കാർഡ് ലാമിനേറ്ററും പഞ്ചിംഗ് ലൈനും പ്രവർത്തിപ്പിക്കുകയാണെങ്കിൽ, വോളിയം ഉൽപ്പാദനത്തിന് പ്രീലാം ഷീറ്റുകൾ സൗകര്യപ്രദമായിരിക്കും. നിങ്ങൾക്ക് ഒരു പ്രൊഡക്ഷൻ ഇൻ്റർമീഡിയറ്റിനേക്കാൾ റെഡി-ടു-ഇഷ്യൂ ആക്സസ് കാർഡുകൾ ആവശ്യമുണ്ടെങ്കിൽ, പകരം ഫിനിഷ്ഡ്-കാർഡ് വിതരണം വ്യക്തമാക്കുക.
റീഡർ പ്രോട്ടോക്കോൾ, മെമ്മറി ആവശ്യകത, സുരക്ഷാ നില, ഇടപാടിൻ്റെ വേഗത, ജീവിതചക്രം, സർട്ടിഫിക്കേഷൻ, സോഫ്റ്റ്വെയർ ഇക്കോസിസ്റ്റം എന്നിവയിൽ നിന്നാണ് ചിപ്പ് തിരഞ്ഞെടുക്കേണ്ടത്. MIFARE, NTAG, ICODE എന്നിവ പോലുള്ള ബ്രാൻഡ് നാമങ്ങൾ പരസ്പരം മാറ്റാവുന്ന പൊതുവായ പദങ്ങളേക്കാൾ ഉൽപ്പന്ന കുടുംബങ്ങളാണ്.
| ചിപ്പ് ഫാമിലി / ഓപ്ഷൻ | പ്രോട്ടോക്കോൾ പൊസിഷനിംഗ് | സാധാരണ പ്രോജക്റ്റ് ഫിറ്റ് | പ്രധാന B2B കുറിപ്പ് |
|---|---|---|---|
| ഫുഡാൻ F08 / നിർദ്ദിഷ്ട ലെഗസി 1K-അനുയോജ്യമായ IC | ISO /IEC 14443 ടൈപ്പ് എ അനുയോജ്യമായ സിസ്റ്റങ്ങൾക്കായി സാധാരണയായി അഭ്യർത്ഥിക്കുന്നു; കൃത്യമായ ഭാഗം നമ്പർ സ്ഥിരീകരിക്കണം | ലെഗസി ആക്സസ്, അംഗത്വം, ഇൻസ്റ്റോൾ ചെയ്ത റീഡർ റീപ്ലേസ്‌മെൻ്റ് പ്രോജക്ടുകൾ | നിർമ്മാതാവ്, മെമ്മറി, യുഐഡി, പ്രാമാണീകരണം, റീഡർ അനുയോജ്യത, നിയമപരമായ ബ്രാൻഡ് വിവരണം എന്നിവ സ്ഥിരീകരിക്കുക |
| MIFARE ക്ലാസിക് EV1 1K / 4K | ISO /IEC 14443-3 ടൈപ്പ് എ, 106കെബിറ്റ്/സെ | നിലവിലുള്ള ഗതാഗതം, ടിക്കറ്റിംഗ്, ആക്സസ്, ഗെയിമിംഗ് ഇൻഫ്രാസ്ട്രക്ചറുകൾ | ലെഗസി ഉൽപ്പന്ന കുടുംബം; ഇൻസ്റ്റാൾ ചെയ്ത സിസ്റ്റത്തിന് ആവശ്യമുള്ളിടത്ത് മാത്രം ഉപയോഗിക്കുക കൂടാതെ പുതിയ ഡിസൈനുകൾക്കായി ഒരു ആധുനിക സുരക്ഷിത ബദൽ വിലയിരുത്തുക |
| MIFARE അൾട്രാലൈറ്റ് EV1 | ISO /IEC 14443 ടൈപ്പ് എ എൻവയോൺമെൻ്റ് | പരിമിതമായ ഉപയോഗ ടിക്കറ്റുകൾ, ഇവൻ്റുകൾ, ലോയൽറ്റി, ലളിതമായ കോൺടാക്റ്റ്ലെസ് പ്രോഗ്രാമുകൾ | മെമ്മറി, പാസ്‌വേഡ്, ഒറിജിനാലിറ്റി സവിശേഷതകൾ എന്നിവ ആപ്ലിക്കേഷൻ ഭീഷണി മോഡലുമായി പൊരുത്തപ്പെടുത്തുക |
| NTAG 213 / 215 / 216 | NFC ഫോറം ടൈപ്പ് 2 ടാഗും ISO /IEC 14443 ടൈപ്പ് എ | NFC ബിസിനസ് കാർഡുകൾ, പ്രാമാണീകരണ ലിങ്കുകൾ, മൊബൈൽ ഇടപഴകൽ, ബന്ധിപ്പിച്ച ഉൽപ്പന്നങ്ങൾ | മോഡൽ അനുസരിച്ച് ഉപയോക്തൃ മെമ്മറി വ്യത്യാസപ്പെട്ടിരിക്കുന്നു; NDEF വലുപ്പം, പാസ്‌വേഡ്, ഒറിജിനാലിറ്റി ആവശ്യകതകൾ എന്നിവ സ്ഥിരീകരിക്കുക |
| MIFARE DESFire EV3 | ISO /IEC 14443 ടൈപ്പ് എ ഭാഗങ്ങൾ 1-4 ഉയർന്ന-ലെയർ സുരക്ഷിത ആപ്ലിക്കേഷനുകൾക്കൊപ്പം | സുരക്ഷിതമായ ആക്സസ്, ഗതാഗതം, കാമ്പസ്, ഐഡൻ്റിറ്റി, ലോയൽറ്റി, മൾട്ടി-ആപ്ലിക്കേഷൻ കാർഡുകൾ | കീ മാനേജ്മെൻ്റ്, ആപ്ലിക്കേഷൻ വ്യക്തിഗതമാക്കൽ, റീഡർ/സോഫ്റ്റ്വെയർ സംയോജനം എന്നിവ ആവശ്യമാണ് |
| ICODE SLIX2 / ISO 15693 കുടുംബം | ISO /IEC 15693, NFC ഫോറം ടൈപ്പ് 5 പൊസിഷനിംഗ് | സമീപ-കാർഡ്, ലൈബ്രറി, അസറ്റ്, തിരിച്ചറിയൽ, ദീർഘ-കപ്ലിംഗ്-ഡിസ്റ്റൻസ് പ്രോജക്ടുകൾ | ISO /IEC 14443 ടൈപ്പ് എ റീഡറുകളുമായി പരസ്പരം മാറ്റാനാകില്ല; റീഡർ പ്രോട്ടോക്കോളും ആൻ്റിന വലുപ്പവും സ്ഥിരീകരിക്കുക |
ഒന്നിലധികം കോൺടാക്റ്റ്ലെസ് മാനദണ്ഡങ്ങൾ 13.56MHz-ൽ പ്രവർത്തിക്കുന്നു. വായനക്കാരന് ISO /IEC 14443 ടൈപ്പ് എ, ടൈപ്പ് ബി, ISO /ഐഇസി 15693, NFC ഫോറം ടാഗ് തരങ്ങൾ അല്ലെങ്കിൽ ഒരു പ്രൊപ്രൈറ്ററി ആപ്ലിക്കേഷൻ ലെയർ പിന്തുണയ്ക്കാം. അനുയോജ്യത അംഗീകരിക്കാൻ ഫ്രീക്വൻസി മാത്രം പോരാ.
ബാങ്കിംഗ്, പേയ്‌മെൻ്റ്, ഗവൺമെൻ്റ് ഐഡൻ്റിറ്റി, നിയന്ത്രിത ട്രാൻസിറ്റ് പ്രോജക്റ്റുകൾ എന്നിവയ്ക്ക് സർട്ടിഫൈഡ് ചിപ്പുകൾ, സുരക്ഷിതമായ കീ ഇൻജക്ഷൻ, ഓഡിറ്റ് ചെയ്ത നിർമ്മാണം, സ്കീം അംഗീകാരം, ആപ്ലിക്കേഷൻ ടെസ്റ്റിംഗ് എന്നിവ ആവശ്യമായി വന്നേക്കാം. ഒരു സാധാരണ HF ഇൻലേ ആവശ്യമായ യോഗ്യതയില്ലാതെ പേയ്‌മെൻ്റ് തയ്യാറാണെന്ന് മാർക്കറ്റ് ചെയ്യാൻ പാടില്ല.
ചിപ്പ് തിരഞ്ഞെടുക്കൽ കുറിപ്പ്: MIFARE, MIFARE DESFire, NTAG, ICODE എന്നിവ NXP-യുമായി ബന്ധപ്പെട്ട വ്യാപാരമുദ്രകളോ ഉൽപ്പന്ന കുടുംബങ്ങളോ ആണ്. ഓർഡറിനായി കൃത്യമായ ബ്രാൻഡഡ് ഐസിയും ഉറവിടവും തിരഞ്ഞെടുക്കുക; പ്രത്യേക റീഡർ, ആപ്ലിക്കേഷൻ, സുരക്ഷാ അംഗീകാരം എന്നിവ കൂടാതെ പ്രവർത്തനപരമായ പകരക്കാരെ തുല്യമായി കണക്കാക്കരുത്.
| പരാമീറ്റർ | ലഭ്യമാണ് ദിശാ | നിർമ്മാണ നിയന്ത്രണം |
|---|---|---|
| 2 × 5 ലേഔട്ട് | A4-തരം പ്രോട്ടോടൈപ്പും ചെറിയ വോളിയം കാർഡ് നിർമ്മാണവും | കൃത്യമായ ഷീറ്റ് അളവുകൾ, കാർഡ് പിച്ച്, രജിസ്ട്രേഷൻ മാർക്കുകൾ എന്നിവ സ്ഥിരീകരിക്കുക |
| 3 × 7 / 3 × 8 | സാധാരണ വ്യാവസായിക സ്മാർട്ട് കാർഡ് ഷീറ്റ് ലേഔട്ടുകൾ | ലാമിനേഷൻ പ്ലേറ്റുകൾ, പഞ്ചിംഗ് ടൂൾ, പ്രിൻ്റഡ് കോറുകൾ, കോലേഷൻ ദിശ എന്നിവ പൊരുത്തപ്പെടുത്തുക |
| 4 × 8 / 4 × 10 / 5 × 5 | ഉയർന്ന ഔട്ട്‌പുട്ട് ലേഔട്ടുകളും ഉപഭോക്തൃ-നിർദ്ദിഷ്ട ഉപകരണങ്ങളും | അടുത്തുള്ള ആൻ്റിനകളും ഷീറ്റ് രൂപഭേദവും തമ്മിലുള്ള RF ഇടപെടൽ നിയന്ത്രിക്കുക |
| ഇഷ്ടാനുസൃത ലേഔട്ട് | ഇഷ്ടാനുസൃത കാർഡ് അളവുകൾ, കീ ഫോബ്‌സ്, മിനി കാർഡുകൾ അല്ലെങ്കിൽ പ്രത്യേക പഞ്ചിംഗ് ഫോർമാറ്റുകൾ | CAD ഡ്രോയിംഗ്, പൂർത്തിയായ ഉൽപ്പന്ന രൂപരേഖ, ചിപ്പ് സ്ഥാനം, ആൻ്റിന സോൺ, കട്ടിംഗ് ക്ലിയറൻസ് എന്നിവ നൽകുക |
| പ്രീലാം കനം | ഏകദേശം ചില HF പ്രെലാം ഘടനകൾക്ക് 0.45 ± 0.02 മിമി; ചിപ്പ്, ആൻ്റിന എഞ്ചിനീയറിംഗ് എന്നിവയ്ക്ക് വിധേയമായ മറ്റ് നിർമ്മാണങ്ങൾ | ശരാശരി, പോയിൻ്റ് വ്യത്യാസം, ചിപ്പ്-ബമ്പ് സോൺ, അന്തിമ-കാർഡ് സ്റ്റാക്ക് കണക്കുകൂട്ടൽ എന്നിവ സ്ഥിരീകരിക്കുക |
| മെറ്റീരിയൽ | വെള്ള PVC , സുതാര്യമായ PVC കൂടാതെ പ്രോജക്റ്റ്-നിർദ്ദിഷ്ട PETG അല്ലെങ്കിൽ PC -അനുയോജ്യമായ ഘടനകൾ | ചുരുങ്ങൽ, ബോണ്ടിംഗ്, ഹീറ്റ്, ആർഎഫ് ട്യൂണിംഗ്, ഫിനിഷ്ഡ്-കാർഡ് ഡ്യൂറബിലിറ്റി എന്നിവ സാധൂകരിക്കുക |
ഒരു സാധാരണ CR80/ID-1 കാർഡ് സാധാരണയായി 0.76 മില്ലീമീറ്ററിന് അടുത്താണ് രൂപകൽപ്പന ചെയ്‌തിരിക്കുന്നത്, എന്നാൽ കൃത്യമായ സഹിഷ്ണുത കാർഡിനെയും ഉപകരണ സവിശേഷതകളെയും ആശ്രയിച്ചിരിക്കുന്നു. പ്രിൻ്റ് ചെയ്ത കോറുകൾ, മുന്നിലും പിന്നിലും ഓവർലേ ഫിലിം s, പശകൾ, പ്രാദേശിക ചിപ്പ് കനം എന്നിവ കണക്കുകൂട്ടലിൽ ഉൾപ്പെടുത്തണം.
ചിപ്പ് സോൺ പ്രാദേശികമായി കട്ടിയുള്ളതായിരിക്കുമ്പോൾ ഷീറ്റ് ശരാശരി ഗേജ് ടോളറൻസിലായിരിക്കാം. കാവിറ്റി ഡിസൈൻ, കുഷ്യനിംഗ്, പ്രസ് പ്രഷർ, ലെയർ സെലക്ഷൻ എന്നിവ ദൃശ്യമായ ബമ്പുകൾ, ദുർബലമായ ബോണ്ടിംഗ്, ചിപ്പ് കേടുപാടുകൾ എന്നിവ തടയണം.
| ആൻ്റിന ഫാക്ടർ ഇഫക്‌റ്റും | കാർഡിലെ | ആവശ്യമാണ് മൂല്യനിർണ്ണയം |
|---|---|---|
| കോയിൽ ജ്യാമിതി | ഇൻഡക്‌ടൻസ്, കപ്ലിംഗ് ഏരിയ, ലഭ്യമായ കട്ടിംഗ് ക്ലിയറൻസ് എന്നിവ നിയന്ത്രിക്കുന്നു | ചിപ്പ് കപ്പാസിറ്റൻസ്, കാർഡ് അളവുകൾ, റീഡർ, ടാർഗെറ്റ് എൻവയോൺമെൻ്റ് എന്നിവ പൊരുത്തപ്പെടുത്തുക |
| കോപ്പർ വയർ ആൻ്റിന | ഉൾച്ചേർത്ത കോയിൽ ഡിസൈനുകളും ഫ്ലെക്സിബിൾ ജ്യാമിതിയും പിന്തുണയ്ക്കുന്നു | വയർ വ്യാസം, ഉൾച്ചേർക്കൽ ആഴം, ക്രോസ്ഓവർ, ബോണ്ട് ജോയിൻ്റ്, തുടർച്ച |
| കൊത്തിയെടുത്ത അലുമിനിയം ആൻ്റിന | ഉയർന്ന അളവിലുള്ള പാറ്റേൺ ആൻ്റിന ഉൽപ്പാദനത്തെ പിന്തുണയ്ക്കുന്നു | ട്രെയ്‌സ് വീതി, പ്രതിരോധം, കോറഷൻ പ്രൊട്ടക്ഷൻ, ചിപ്പ് അറ്റാച്ച്മെൻ്റ്, ലാമിനേഷൻ സ്വഭാവം |
| ചിപ്പ് കപ്പാസിറ്റൻസ് | ആൻ്റിന/ചിപ്പ് സർക്യൂട്ടിൻ്റെ അനുരണനം മാറ്റുന്നു | ചിപ്പ് ഫാമിലി അല്ലെങ്കിൽ പാക്കേജ് മാറ്റുമ്പോൾ റീട്യൂൺ ചെയ്യുക |
| കാർഡ് സ്റ്റാക്ക് | പ്ലാസ്റ്റിക്, മഷി, ഫോയിൽ, മെറ്റലൈസ്ഡ് ഗ്രാഫിക്സ്, ഓവർലേ ഫിലിം എന്നിവയ്ക്ക് കപ്ലിംഗ് മാറ്റാനും ആൻ്റിന ഡിറ്റ്യൂൺ ചെയ്യാനും കഴിയും | പൂരിപ്പിച്ച കാർഡ് പരിശോധിക്കുക, വെറും പ്രേലം മാത്രമല്ല |
| പരിസ്ഥിതി ഉപയോഗിക്കുക | ലോഹ പ്രതലങ്ങൾ, ഫോണുകൾ, വാലറ്റുകൾ, അടുത്തുള്ള കാർഡുകൾ, ദ്രാവകങ്ങൾ എന്നിവ പ്രകടനത്തെ ബാധിക്കും | ഉദ്ദേശിച്ച റീഡർ, മൗണ്ടിംഗ് അവസ്ഥ, ഉപയോക്തൃ കൈകാര്യം ചെയ്യൽ എന്നിവ വിലയിരുത്തുക |
ചിപ്പ്, ആൻ്റിന ഏരിയ, ഗുണനിലവാര ഘടകം, റീഡർ പവർ, റീഡർ ആൻ്റിന, പ്രോട്ടോക്കോൾ, കാർഡ് ഓറിയൻ്റേഷൻ, അന്തിമ കാർഡ് സ്റ്റാക്ക്, പരിസ്ഥിതി എന്നിവയെ ആശ്രയിച്ചിരിക്കും വായന ദൂരം. ഉദ്ധരണി ഒരു സാർവത്രിക നമ്പർ ഉപയോഗിക്കുന്നതിനുപകരം ഒരു ടെസ്റ്റ് റീഡറും പാസ്/പരാജയ ദൂരവും വ്യക്തമാക്കണം.
മൾട്ടി-കാർഡ് ഷീറ്റിലെ ആൻ്റിനകൾക്ക് കട്ടിംഗ് ലൈനുകൾ, രജിസ്ട്രേഷൻ ദ്വാരങ്ങൾ, അയൽ സ്ഥാനങ്ങൾ എന്നിവയിൽ നിന്ന് മതിയായ ഇടം ആവശ്യമാണ്. കാർഡുകൾ പഞ്ച് ചെയ്യുന്നതിനുമുമ്പ് ആൻ്റിനകൾ തമ്മിൽ ബന്ധിപ്പിക്കുന്നതിന് ഷീറ്റ്-ലെവൽ RF ടെസ്റ്റുകൾ കണക്കിലെടുക്കണം.
| ലെയർ | ഫംഗ്ഷൻ | കീ നിയന്ത്രണം |
|---|---|---|
| മുൻഭാഗം ഓവർലേ ഫിലിം | അച്ചടിച്ച ഗ്രാഫിക്സ് പരിരക്ഷിക്കുകയും ഗ്ലോസ്, മാറ്റ്, ഫ്രോസ്റ്റഡ് അല്ലെങ്കിൽ സെക്യൂരിറ്റി ഫിനിഷ് എന്നിവ നൽകുകയും ചെയ്യുന്നു | കനം, ബന്ധനം, ഉരച്ചിലുകൾ, വ്യക്തിഗതമാക്കൽ അനുയോജ്യത |
| ഫ്രണ്ട് പ്രിൻ്റഡ് കോർ | ഫിക്സഡ് ഗ്രാഫിക്സ്, ടെക്സ്റ്റ്, ലോഗോ, സെക്യൂരിറ്റി പ്രിൻ്റിംഗ് എന്നിവ വഹിക്കുന്നു | പ്രിൻ്റ് രജിസ്ട്രേഷൻ, മഷി ചികിത്സ, ചുരുങ്ങൽ, RF-സുരക്ഷിത മെറ്റാലിക് ഇഫക്റ്റുകൾ |
| HF പ്രീലാം ഇൻലേ | ചിപ്പ്, ആൻ്റിന, ഇലക്ട്രിക്കൽ സന്ധികൾ, പിന്തുണയ്ക്കുന്ന പ്ലാസ്റ്റിക് പാളികൾ എന്നിവ അടങ്ങിയിരിക്കുന്നു | RF ട്യൂണിംഗ്, ചിപ്പ് സ്ഥാനം, കനം, വിന്യാസം, ബോണ്ട്, ഇലക്ട്രിക്കൽ യീൽഡ് |
| ബാക്ക് പ്രിൻ്റഡ് കോർ | ഫ്രണ്ട് ലെയർ ബാലൻസ് ചെയ്യുകയും റിവേഴ്സ് സൈഡ് ആർട്ട് വർക്ക് വഹിക്കുകയും ചെയ്യുന്നു | ഗേജ് ബാലൻസ്, മാഗ്നറ്റിക്-സ്ട്രൈപ്പ് സ്ഥാനം, പ്രിൻ്റ് കവറേജ് |
| തിരികെ ഓവർലേ ഫിലിം | കലാസൃഷ്‌ടി സംരക്ഷിക്കുന്നു, ഒപ്പം സ്ട്രൈപ്പ്, സിഗ്നേച്ചർ പാനൽ അല്ലെങ്കിൽ സുരക്ഷാ ഫീച്ചർ എന്നിവ ഉൾപ്പെടുത്താം | ബോണ്ടിംഗ്, പരന്നത, എൻകോഡിംഗ്, അന്തിമ ഉപരിതലം |
വലിയ മെറ്റലൈസ്ഡ് ഫോയിലുകൾ, ചാലക മഷികൾ അല്ലെങ്കിൽ ആൻ്റിനയ്ക്ക് സമീപമുള്ള മെറ്റാലിക് പാളികൾ എന്നിവ കപ്ലിംഗ് അല്ലെങ്കിൽ ഷിഫ്റ്റ് ട്യൂണിംഗ് കുറയ്ക്കും. RF ടെസ്റ്റുകളിൽ അന്തിമ അലങ്കാര വസ്തുക്കൾ ഉൾപ്പെടുത്തുകയും ആവശ്യമുള്ളിടത്ത് വ്യക്തമായ സോണുകൾ പരിപാലിക്കുകയും ചെയ്യുക.
ഫ്രണ്ട്, ബാക്ക് ലെയർ ഗേജുകൾ, മെറ്റീരിയൽ ദിശ, പ്രിൻ്റ് കവറേജ് എന്നിവ സാധ്യമാകുന്നിടത്ത് സന്തുലിതമാക്കണം. ചൂടാക്കി തണുപ്പിച്ചതിന് ശേഷം അസമമായ സ്റ്റാക്കുകൾക്ക് കാർഡ് ചുരുളൻ ഉണ്ടാക്കാം.
അംഗീകൃത സ്റ്റാക്ക് സ്ഥിരീകരിക്കുക: ഓരോ ഓവർലേ ഫിലിം , പ്രിൻ്റഡ് കോർ, ഇൻലേ, പശ, സ്ട്രൈപ്പ്, സെക്യൂരിറ്റി ലെയർ എന്നിവ രേഖപ്പെടുത്തുക.
എല്ലാ ഷീറ്റുകളും കണ്ടീഷൻ ചെയ്യുക: ഉൽപ്പാദന പരിതസ്ഥിതിയിൽ സാമഗ്രികൾ സുസ്ഥിരമാക്കുകയും അവയെ വൃത്തിയുള്ളതും പരന്നതും ഉണങ്ങിയതുമായി സൂക്ഷിക്കുകയും ചെയ്യുക.
ഓറിയൻ്റേഷൻ പരിശോധിക്കുക: മാച്ച് ഷീറ്റ് ദിശ, കാർഡ് പിച്ച്, ചിപ്പ് സ്ഥാനം, ആൻ്റിന സ്ഥാനം, ആർട്ട് വർക്ക്, പഞ്ചിംഗ് മാർക്കുകൾ.
ലാമിനേഷൻ സൈക്കിൾ വികസിപ്പിക്കുക: കൃത്യമായ മെറ്റീരിയൽ സ്റ്റാക്കിനായി ചൂട്, മർദ്ദം, താമസം, പ്ലേറ്റ് ഫിനിഷ്, റിലീസ് ഷീറ്റ്, കൂളിംഗ് എന്നിവ സ്ഥാപിക്കുക.
ചിപ്പ് സോൺ സംരക്ഷിക്കുക: പ്രാദേശിക മർദ്ദം നിയന്ത്രിക്കുക, കഠിനമായ കണങ്ങൾ, പ്ലേറ്റ് വൈകല്യങ്ങൾ അല്ലെങ്കിൽ ഐസിക്ക് ചുറ്റുമുള്ള അമിതമായ മെറ്റീരിയൽ ഒഴുക്ക് എന്നിവ ഒഴിവാക്കുക.
നിയന്ത്രിത സമ്മർദ്ദത്തിൽ തണുപ്പിക്കുക: തണുപ്പിക്കൽ പരന്നത, പാളി അഡീഷൻ, ചിപ്പ് സമ്മർദ്ദം, ഡൈമൻഷണൽ സ്ഥിരത എന്നിവയെ സ്വാധീനിക്കുന്നു.
പഞ്ച് ചെയ്യുന്നതിന് മുമ്പ് പരിശോധിക്കുക: ഷീറ്റ്-ലെവൽ ഇലക്ട്രിക്കൽ ഫംഗ്ഷൻ, രൂപം, കനം, ബോണ്ടിംഗ്, രജിസ്ട്രേഷൻ എന്നിവ പരിശോധിക്കുക.
പൂർത്തിയായ കാർഡുകൾ പരീക്ഷിക്കുക: RF പ്രകടനം, അളവുകൾ, വളവ്, ആപ്ലിക്കേഷൻ അനുയോജ്യത എന്നിവ പഞ്ച് ചെയ്യുക, വ്യക്തിഗതമാക്കുക, പരിശോധിക്കുക.
| ലാമിനേഷൻ അപകടസാധ്യത | സാധ്യമായ കാരണം | തിരുത്തൽ ദിശ |
|---|---|---|
| ചിപ്പ് പരാജയം | അമിതമായ ചൂട്, പ്രാദേശിക മർദ്ദം, ഇലക്ട്രോസ്റ്റാറ്റിക് കേടുപാടുകൾ അല്ലെങ്കിൽ ദുർബലമായ ചിപ്പ് കണക്ഷൻ | ചിപ്പ് പാക്കേജ് പരിധികൾ, പ്രോസസ്സ് മർദ്ദം, ESD നിയന്ത്രണങ്ങൾ, കണക്ഷൻ നിലവാരം എന്നിവ അവലോകനം ചെയ്യുക |
| ആൻ്റിന സർക്യൂട്ട് തുറക്കുക | തകർന്ന കണ്ടക്ടർ, മോശം ജോയിൻ്റ്, കട്ടിംഗ് കേടുപാടുകൾ അല്ലെങ്കിൽ അമിതമായ നീട്ടൽ | തുടർച്ച, കണ്ടക്ടർ പാത, പഞ്ചിംഗ് ക്ലിയറൻസ്, മെക്കാനിക്കൽ സമ്മർദ്ദം എന്നിവ പരിശോധിക്കുക |
| ദുർബലമായ വായന ശ്രേണി | ഡിറ്റ്യൂണിംഗ്, കണ്ടക്ടർ നഷ്ടം, റീഡർ പൊരുത്തക്കേട്, മെറ്റലൈസ്ഡ് ആർട്ട് വർക്ക് അല്ലെങ്കിൽ കാർഡ്-സ്റ്റാക്ക് മാറ്റം | പൂർത്തിയാക്കിയ കാർഡും ടാർഗെറ്റ് റീഡറും ഉപയോഗിച്ച് അനുരണനവും റീട്യൂണും അളക്കുക |
| ദൃശ്യമായ ചിപ്പ് ബമ്പ് | മതിയായ നഷ്ടപരിഹാരം, അമിതമായ മൊഡ്യൂൾ കനം അല്ലെങ്കിൽ അസമമായ മർദ്ദം | പ്രാദേശിക അറകൾ, ലെയർ ഗേജുകൾ, കുഷ്യനിംഗ്, അമർത്തൽ അവസ്ഥകൾ എന്നിവ ഒപ്റ്റിമൈസ് ചെയ്യുക |
| ഡീലാമിനേഷൻ | മലിനീകരണം, പൊരുത്തമില്ലാത്ത മെറ്റീരിയൽ, കുറഞ്ഞ ചൂട് അല്ലെങ്കിൽ മോശം തണുപ്പിക്കൽ | മെറ്റീരിയൽ അനുയോജ്യത, ശുചിത്വം, സൈക്കിൾ, പീൽ പ്രകടനം എന്നിവ അവലോകനം ചെയ്യുക |
| ഷീറ്റ് അല്ലെങ്കിൽ കാർഡ് വാർപേജ് | അസന്തുലിതമായ സ്റ്റാക്ക്, അമിത ചൂടാക്കൽ, അസമമായ മർദ്ദം അല്ലെങ്കിൽ വേഗത്തിലുള്ള അനിയന്ത്രിതമായ തണുപ്പിക്കൽ | ലെയറുകൾ ബാലൻസ് ചെയ്ത് ചൂടാക്കൽ, പ്ലേറ്റ് പരന്നത, തണുപ്പിക്കൽ എന്നിവ ഒപ്റ്റിമൈസ് ചെയ്യുക |
| ഇൻസ്പെക്ഷൻ ഇനം | ശുപാർശ ചെയ്യുന്ന B2B നിയന്ത്രണം |
|---|---|
| ചിപ്പ് ഐഡൻ്റിറ്റി | നിർമ്മാതാവ്, കൃത്യമായ പാർട്ട് നമ്പർ, മെമ്മറി, യുഐഡി ഓപ്ഷൻ, പ്രോട്ടോക്കോൾ, ലോട്ട് ട്രേസബിലിറ്റി എന്നിവ പരിശോധിക്കുക |
| ഇലക്ട്രിക്കൽ പ്രവർത്തനം | പരിശോധന പ്ലാൻ അനുസരിച്ച് ഓരോ കാർഡ് സ്ഥാനത്തും ചിപ്പ് യുഐഡി, മെമ്മറി അല്ലെങ്കിൽ നിർവചിച്ച കമാൻഡ് സെറ്റ് വായിക്കുക |
| ആൻ്റിന തുടർച്ച | തുറന്ന സർക്യൂട്ടുകൾ, ഷോർട്ട്സ്, ദുർബലമായ സന്ധികൾ, കണ്ടക്ടർ വൈകല്യങ്ങൾ, കേടായ ക്രോസ്ഓവറുകൾ എന്നിവ കണ്ടെത്തുക |
| അനുരണനം / RF പ്രകടനം | നിർവചിക്കപ്പെട്ട ടെസ്റ്റ് ഉപകരണങ്ങളും ഫിക്‌ചറും ഉപയോഗിച്ച് അംഗീകരിച്ച RF പാരാമീറ്റർ അല്ലെങ്കിൽ പ്രവർത്തനപരമായ വായന ദൂരം അളക്കുക |
| ചിപ്പ് ആൻഡ് ആൻ്റിന സ്ഥാനം | CAD, കാർഡ് ഔട്ട്‌ലൈൻ, പഞ്ച് ക്ലിയറൻസ്, സമീപത്തെ ആൻ്റിനകൾ എന്നിവയ്‌ക്കെതിരായ സ്ഥാനം പരിശോധിക്കുക |
| ഷീറ്റ് അളവുകൾ | നീളം, വീതി, ചതുരം, കാർഡ് പിച്ച്, രജിസ്ട്രേഷൻ ദ്വാരങ്ങൾ, എഡ്ജ് നിലവാരം |
| കട്ടിയുള്ളതും പരന്നതും | ശരാശരി കനം, പ്രാദേശിക ചിപ്പ്-സോൺ കനം, ചുരുളൻ, വില്ല്, പോയിൻ്റ്-ടു-പോയിൻ്റ് വ്യത്യാസം |
| വിഷ്വൽ പരിശോധന | മലിനീകരണം, കുമിളകൾ, ചുളിവുകൾ, കറുത്ത പാടുകൾ, കണ്ടക്ടർ എക്സ്പോഷർ, പോറലുകൾ, പാളി വൈകല്യങ്ങൾ |
| കാർഡ് ടെസ്റ്റ് പൂർത്തിയായി | RF ഫംഗ്ഷൻ, അളവുകൾ, കനം, വളവ്, ടോർഷൻ, ചൂട്, ഈർപ്പം, പീൽ, റീഡർ അനുയോജ്യത |
| ട്രെയ്‌സിബിലിറ്റി | ചിപ്പ് ലോട്ട്, ആൻ്റിന ലോട്ട്, PVC ലോട്ട്, പ്രൊഡക്ഷൻ ഡേറ്റ്, ലേഔട്ട്, ടെസ്റ്റ് പ്രോഗ്രാം, ഷീറ്റ് നമ്പർ, പാക്കിംഗ് റെക്കോർഡ് |
പൂർണ്ണ പരിശോധന എല്ലാ സ്ഥാനങ്ങളിലും ഇലക്ട്രിക്കൽ റീഡ് ടെസ്റ്റിംഗിനെ പരാമർശിച്ചേക്കാം, അതേസമയം ഡൈമൻഷണൽ, പീൽ, ഡിസ്ട്രക്റ്റീവ് ടെസ്റ്റുകൾ എന്നിവ സാധാരണയായി സാമ്പിൾ ചെയ്യാറുണ്ട്. വാങ്ങൽ സ്പെസിഫിക്കേഷൻ ടെസ്റ്റ് ഇനങ്ങൾ, ഫിക്സ്ചർ, സ്വീകാര്യത മാനദണ്ഡം, സാമ്പിൾ പ്ലാൻ, റിപ്പോർട്ട് എന്നിവ നിർവചിക്കേണ്ടതാണ്.
ഒരു പ്രീലാമിന് വൈദ്യുത പരിശോധനയിൽ വിജയിക്കുകയും അമിതമായ ചൂട്, മർദ്ദം, പഞ്ചിംഗ് അല്ലെങ്കിൽ വ്യക്തിഗതമാക്കൽ എന്നിവയ്ക്ക് ശേഷം പരാജയപ്പെടുകയും ചെയ്യും. B2B യോഗ്യതയിൽ ഇൻകമിംഗ്-ഇൻലേയും ഫിനിഷ്ഡ്-കാർഡ് പ്രകടനവും ഉൾപ്പെട്ടിരിക്കണം.
ഇൻകമിംഗ് പരിശോധനയിലോ ഷീറ്റ് ലാമിനേഷനു ശേഷമോ കാർഡ് പഞ്ച് ചെയ്യുമ്പോഴോ ഉപഭോക്താവ് പൂർത്തിയായ കാർഡ് ഉപയോഗിക്കുമ്പോഴോ മാത്രമേ പരാജയങ്ങൾ ദൃശ്യമാകൂ. ഓരോ ഘട്ടവും പ്രത്യേകം പരിശോധിക്കുന്നത് മൂലകാരണം ഐസി, ആൻ്റിന, മെറ്റീരിയൽ സ്റ്റാക്ക്, പ്രസ്സ് സൈക്കിൾ അല്ലെങ്കിൽ റീഡർ സിസ്റ്റം എന്നിവയാണോ എന്ന് തിരിച്ചറിയാൻ സഹായിക്കുന്നു.
| പ്രൊഡക്ഷൻ സിംപ്റ്റം | സാധ്യതയുള്ള കാരണം | അടുത്ത പരിശോധന ശുപാർശ ചെയ്യുന്നു |
|---|---|---|
| ചിപ്പ് കണ്ടുപിടിക്കാൻ കഴിയില്ല | തെറ്റായ റീഡർ പ്രോട്ടോക്കോൾ, കേടായ ചിപ്പ്, തുറന്ന ആൻ്റിന അല്ലെങ്കിൽ ദുർബലമായ ഇലക്ട്രിക്കൽ കണക്ഷൻ | കൃത്യമായ ചിപ്പ് പാർട്ട് നമ്പർ, പിന്തുണയ്ക്കുന്ന റീഡർ കമാൻഡുകൾ, യുഐഡി പ്രതികരണം, ആൻ്റിന തുടർച്ച എന്നിവ പരിശോധിക്കുക |
| ലാമിനേഷനുശേഷം ദൂരത്തുള്ള ഡ്രോപ്പുകൾ വായിക്കുക | ആൻ്റിന ഡിറ്റ്യൂണിംഗ്, മാറ്റം വരുത്തിയ കപ്പാസിറ്റൻസ്, കാർഡ് സ്റ്റാക്ക്, മെറ്റാലിക് ഡെക്കറേഷൻ അല്ലെങ്കിൽ ചിപ്പ് കേടുപാടുകൾ | ലാമിനേഷനു മുമ്പോ ശേഷമോ RF പ്രതികരണം അളക്കുക, പൂർത്തിയാക്കിയ കാർഡ് അതിൻ്റെ ഉദ്ദേശിച്ച റീഡർ ഉപയോഗിച്ച് പരിശോധിക്കുക |
| ഒരു ഷീറ്റിലെ ചില സ്ഥാനങ്ങൾ പരാജയപ്പെടുന്നു | പൊരുത്തമില്ലാത്ത ആൻ്റിന പ്ലെയ്‌സ്‌മെൻ്റ്, ചിപ്പ് അറ്റാച്ച്, പ്രാദേശിക മർദ്ദം അല്ലെങ്കിൽ ഷീറ്റ് കൈകാര്യം ചെയ്യൽ കേടുപാടുകൾ | കാർഡ് സ്ഥാനങ്ങൾക്കെതിരായ മാപ്പ് പരാജയങ്ങൾ, ആൻ്റിന ക്ലിയറൻസുകളും പ്രസ്സ് വിതരണവും അവലോകനം ചെയ്യുക |
| ചിപ്പ് ബമ്പ് ദൃശ്യമാകും | പ്രാദേശിക ഇൻലേ കനം ലഭ്യമായ ഇടം, അസന്തുലിതമായ വസ്തുക്കൾ അല്ലെങ്കിൽ അമിതമായ മർദ്ദം എന്നിവയെ കവിയുന്നു | മൊഡ്യൂളിലെ കനം അളക്കുക, കാവിറ്റി ഡിസൈൻ അവലോകനം ചെയ്യുക, സ്റ്റാക്ക് ക്രോസ് സെക്ഷൻ പരിശോധിക്കുക |
| പഞ്ച് ചെയ്തതിന് ശേഷം RFID പ്രവർത്തിക്കുന്നത് നിർത്തുന്നു | ആൻ്റിന കട്ടിംഗ് ലൈനിന് വളരെ അടുത്താണ് അല്ലെങ്കിൽ കാർഡ് ചലനം ഡിസൈൻ മാറ്റുന്നു | ആൻ്റിന CAD, പഞ്ചിംഗ് ഡൈ പൊസിഷൻ, രജിസ്ട്രേഷൻ, ഫിനിഷ്ഡ്-കാർഡ് ഇലക്ട്രിക്കൽ യീൽഡ് എന്നിവ താരതമ്യം ചെയ്യുക |
| കാർഡ് അദ്യായം അല്ലെങ്കിൽ പാളികൾ വേർതിരിക്കുക | അസമമായ സ്റ്റാക്ക്, പൊരുത്തമില്ലാത്ത PVC / ഓവർലേ ഫിലിം , അപര്യാപ്തമായ തണുപ്പിക്കൽ അല്ലെങ്കിൽ മലിനീകരണം | ലാമിനേഷൻ പാചകക്കുറിപ്പ്, പീൽ ശക്തി, ഷീറ്റ് ഓറിയൻ്റേഷൻ, മെറ്റീരിയൽ ശുചിത്വം, തണുപ്പിക്കൽ അവസ്ഥകൾ എന്നിവ പരിശോധിക്കുക |
| ഫോൺ NFC പ്രവർത്തിക്കുന്നു, പക്ഷേ ആക്സസ് റീഡർ പരാജയപ്പെടുന്നു | 13.56MHz ആവൃത്തി പങ്കിട്ടിട്ടും റീഡർ പ്രോട്ടോക്കോൾ അല്ലെങ്കിൽ ആപ്ലിക്കേഷൻ പൊരുത്തക്കേട് | ISO ഇൻ്റർഫേസ്, പിന്തുണയ്ക്കുന്ന കമാൻഡുകൾ, ഡാറ്റ ലേഔട്ട്, ആധികാരികത ആർക്കിടെക്ചർ എന്നിവ സ്ഥിരീകരിക്കുക |
| ആപ്ലിക്കേഷൻ | ചിപ്പ് / പ്രോട്ടോക്കോൾ ദിശ | നിർണായക മൂല്യനിർണ്ണയം |
|---|---|---|
| ജീവനക്കാരും ആക്സസ് കാർഡുകളും | ഇൻസ്റ്റാൾ ചെയ്ത ആക്സസ് സിസ്റ്റം അനുസരിച്ച് ലെഗസി ടൈപ്പ് എ, മിഫേർ പ്ലസ് അല്ലെങ്കിൽ ഡിഇഎസ്ഫയർ | റീഡർ കോംപാറ്റിബിലിറ്റി, കീ മാനേജ്മെൻ്റ്, എൻറോൾമെൻ്റ്, ഡെയ്‌ലി ബെൻഡിംഗ് |
| ഹോട്ടൽ കീ കാർഡുകൾ | ഹോട്ടൽ ലോക്ക് പ്ലാറ്റ്‌ഫോമിന് ചിപ്പ് ആവശ്യമാണ് | ലോക്ക് എൻകോഡർ, അതിഥി-മാനേജ്മെൻ്റ് സിസ്റ്റം, കാർഡ് കനം, ഈർപ്പം എക്സ്പോഷർ |
| ഗതാഗതവും കാമ്പസ് കാർഡുകളും | സിസ്റ്റം ആർക്കിടെക്ചറിന് ആവശ്യമുള്ള DESFire പോലുള്ള മൾട്ടി-ആപ്ലിക്കേഷൻ ചിപ്പ് സുരക്ഷിതമാക്കുക | ഇടപാട് വേഗത, സുരക്ഷ, റീഡർ എസ്റ്റേറ്റ്, വ്യക്തിഗതമാക്കൽ, ജീവിതചക്രം |
| അംഗത്വവും ലോയൽറ്റി കാർഡുകളും | പ്രോഗ്രാം ഡിസൈൻ അനുസരിച്ച് എ മെമ്മറി ചിപ്പ്, NTAG അല്ലെങ്കിൽ സുരക്ഷിത ആപ്ലിക്കേഷൻ ചിപ്പ് ടൈപ്പ് ചെയ്യുക | റീഡർ അല്ലെങ്കിൽ ഫോൺ അനുയോജ്യത, ഡാറ്റാബേസ്, സ്വകാര്യത, ആവർത്തിച്ചുള്ള ഉപയോഗം |
| NFC ബിസിനസ്, മാർക്കറ്റിംഗ് കാർഡുകൾ | NTAG അല്ലെങ്കിൽ മറ്റ് NFC ഫോറം അനുയോജ്യമായ ചിപ്പ് | NDEF ശേഷി, ഫോൺ അനുയോജ്യത, URL സുരക്ഷ, സ്കാൻ സ്ഥാനം |
| ലൈബ്രറി, അസറ്റ്, സമീപത്തെ കാർഡുകൾ | ISO /IEC 15693 / ICODE-തരം പരിഹാരം | റീഡർ പ്രോട്ടോക്കോൾ, ആൻ്റിന വലുപ്പം, ടാർഗെറ്റ് ശ്രേണി, ആൻറി-കളിഷൻ, ഇഎഎസ് ആവശ്യകതകൾ |
| സുരക്ഷിത ഐഡൻ്റിറ്റിയും പേയ്‌മെൻ്റ് പ്രോജക്‌ടുകളും | സാക്ഷ്യപ്പെടുത്തിയ സുരക്ഷിത ചിപ്പും അംഗീകൃത ആപ്ലിക്കേഷൻ ആർക്കിടെക്ചറും | സർട്ടിഫിക്കേഷൻ, കീ ഇൻജക്ഷൻ, ഓഡിറ്റഡ് സപ്ലൈ ചെയിൻ, സ്കീം-നിർദ്ദിഷ്ട അംഗീകാരം |
HF RFID ഇൻലേ സ്മാർട്ട് കാർഡ് പ്രോഗ്രാമുകൾക്കുള്ള അപേക്ഷകൾ
| ഡാറ്റ / സുരക്ഷാ ഇനം | B2B ആവശ്യകത |
|---|---|
| യുഐഡി | UID ദൈർഘ്യം, സ്ഥിരമായ അല്ലെങ്കിൽ ക്രമരഹിതമായ ID സ്വഭാവം, ഡാറ്റാബേസ് ഫോർമാറ്റ്, റീഡർ പിന്തുണ എന്നിവ സ്ഥിരീകരിക്കുക |
| മെമ്മറി എൻകോഡിംഗ് | ഡാറ്റാ ഘടന, സെക്ടറുകൾ/ഫയലുകൾ/പേജുകൾ, NDEF റെക്കോർഡ്, ലോക്ക് ബിറ്റുകൾ, സ്ഥിരീകരണം എന്നിവ നിർവ്വചിക്കുക |
| പ്രാമാണീകരണ കീകൾ | കീ ഉടമസ്ഥാവകാശം, കുത്തിവയ്പ്പ് പ്രക്രിയ, ഗതാഗത സംരക്ഷണം, വൈവിധ്യവൽക്കരണം, ഓഡിറ്റ് ട്രയൽ എന്നിവ നിർവ്വചിക്കുക |
| പാസ്‌വേഡ് / ആക്സസ് കോൺഫിഗറേഷൻ | പിന്തുണയ്‌ക്കുന്നിടത്ത് പാസ്‌വേഡ്, ആക്സസ് ബിറ്റുകൾ, കൗണ്ടറുകൾ, ഒറിജിനാലിറ്റി പരിശോധനകൾ, ലോക്ക്-സ്റ്റേറ്റ് ടെസ്റ്റിംഗ് എന്നിവ വ്യക്തമാക്കുക |
| അച്ചടിച്ച വേരിയബിൾ ഡാറ്റ | നിയന്ത്രിത അനുരഞ്ജനത്തിലൂടെ ചിപ്പ് ഡാറ്റയിലേക്ക് പ്രിൻ്റ് ചെയ്ത നമ്പർ, ബാർകോഡ് അല്ലെങ്കിൽ QR കോഡ് ലിങ്ക് ചെയ്യുക |
| നിരസിച്ച കാർഡുകൾ | തത്സമയ കീകൾ, ഐഡൻ്റിഫയറുകൾ അല്ലെങ്കിൽ എൻകോഡ് ചെയ്ത ഡാറ്റ എന്നിവ അടങ്ങിയ കാർഡുകൾ വേർതിരിക്കുക, എണ്ണുക, സുരക്ഷിതമായി നശിപ്പിക്കുക |
പൊതുവായി വായിക്കാനാകുന്ന ഒരു ഐഡൻ്റിഫയറിൽ നിന്ന് മാത്രം ആക്സസ് അനുവദിക്കുന്ന ഒരു സിസ്റ്റം പകർത്താനോ അനുകരണത്തിനോ ഇരയാകാം. സുരക്ഷാ-സെൻസിറ്റീവ് പ്രോജക്റ്റുകൾ ഉചിതമായ ക്രിപ്റ്റോഗ്രാഫിക് പ്രാമാണീകരണത്തെ പിന്തുണയ്ക്കുന്ന ഒരു ചിപ്പും ബാക്കെൻഡ് ആർക്കിടെക്ചറും ഉപയോഗിക്കണം.
ഒരു സുരക്ഷിത ചിപ്പ് നൽകുന്നതിൽ ആപ്ലിക്കേഷൻ സജ്ജീകരണമോ കീ മാനേജ്മെൻ്റോ സ്വയമേവ ഉൾപ്പെടുന്നില്ല. കീകൾ സൃഷ്‌ടിക്കുന്നു, സംഭരിക്കുന്നു, ലോഡുചെയ്യുന്നു, പരിശോധിച്ചുറപ്പിക്കുന്നു, ഓഡിറ്റ് ചെയ്ത സുരക്ഷിത-വ്യക്തിപരമാക്കൽ അന്തരീക്ഷം ആവശ്യമാണോ എന്ന് നിർവ്വചിക്കുക.
ഒരു ഹൈബ്രിഡ് സ്മാർട്ട് കാർഡിന് HF , LF , UHF , ഒരു കോൺടാക്റ്റ് ചിപ്പ് അല്ലെങ്കിൽ മറ്റൊരു HF ആപ്ലിക്കേഷനുമായി സംയോജിപ്പിക്കാൻ കഴിയും. ഈ ഘടനകൾക്ക് കൂടുതൽ ഇടം, ശ്രദ്ധാപൂർവമായ ആൻ്റിന വേർതിരിക്കൽ, അധിക പ്രാദേശിക കനം നിയന്ത്രണം, ഒരു സമർപ്പിത ലാമിനേഷനും ടെസ്റ്റിംഗ് പ്രോഗ്രാമും ആവശ്യമാണ്.
| ഹൈബ്രിഡ് ഘടന | ഉപയോഗം കേസ് | എഞ്ചിനീയറിംഗ് അപകടസാധ്യത |
|---|---|---|
| LF + HF | ലെഗസി പ്രോക്സിമിറ്റി ആക്സസിൽ നിന്ന് HF സ്മാർട്ട് കാർഡ് സിസ്റ്റങ്ങളിലേക്കുള്ള മൈഗ്രേഷൻ | ആൻ്റിന സ്പേസ്, പരസ്പര ഇടപെടൽ, കാർഡ് കനം, ഡ്യുവൽ റീഡർ ടെസ്റ്റിംഗ് |
| HF + UHF | ഹ്രസ്വ-ദൂര ഐഡൻ്റിറ്റിയും ദീർഘദൂര ട്രാക്കിംഗും | വ്യത്യസ്ത ആൻ്റിന സംവിധാനങ്ങൾ, മെറ്റീരിയൽ ഇഫക്റ്റുകൾ, ശരീരത്തിനോ ലോഹത്തിനോ സമീപമുള്ള UHF സംവേദനക്ഷമത |
| രണ്ട് HF ചിപ്പുകൾ | പ്രത്യേക ആപ്ലിക്കേഷനുകൾ അല്ലെങ്കിൽ സ്വതന്ത്ര ഇഷ്യൂവർ ഡൊമെയ്‌നുകൾ | റീഡർ തിരഞ്ഞെടുക്കൽ, ആൻ്റിന കപ്ലിംഗ്, ഡാറ്റ ഉടമസ്ഥത, കാർഡ് ലേഔട്ട് നിയന്ത്രണങ്ങൾ |
| കോൺടാക്റ്റ് + കോൺടാക്റ്റ്ലെസ്സ് | ഡ്യുവൽ-ഇൻ്റർഫേസ് സുരക്ഷിത ഐഡൻ്റിറ്റി, ടെലികോം അല്ലെങ്കിൽ പേയ്‌മെൻ്റ് ആർക്കിടെക്ചർ | മൊഡ്യൂൾ കാവിറ്റി, ആൻ്റിന കണക്ഷൻ, ലാമിനേഷൻ, സർട്ടിഫിക്കേഷൻ, വ്യക്തിഗതമാക്കൽ |
ഒരു സ്റ്റാൻഡേർഡ് സിംഗിൾ-ഫ്രീക്വൻസി HF പ്രേലം സ്വയമേവ LF അല്ലെങ്കിൽ UHF പിന്തുണയ്ക്കുന്നതായി വിവരിക്കാൻ പാടില്ല. മൾട്ടി-ഫ്രീക്വൻസി ഘടനകൾക്ക് സ്വന്തം ഡ്രോയിംഗ്, ചിപ്പ് ലിസ്റ്റ്, RF ടെസ്റ്റുകൾ, കനം സ്പെസിഫിക്കേഷൻ, വില എന്നിവ ആവശ്യമാണ്.
പ്രൊഡക്ഷൻ റിലീസിന് മുമ്പ്, ഒരു അംഗീകരിക്കുക . ഗോൾഡൻ സാമ്പിൾ , മെറ്റീരിയലുകളുടെ ചിപ്പ്/ആൻ്റിന ബിൽ, മെക്കാനിക്കൽ ഡ്രോയിംഗ്, RF ടെസ്റ്റ് ഫിക്‌ചർ, ഒരു പരിശോധന പ്ലാൻ എന്നിവ ഡെവലപ്‌മെൻ്റ് സാമ്പിളുകളും പ്രൊഡക്ഷൻ ബാച്ചുകളും താരതമ്യം ചെയ്യാൻ സമ്മതിച്ച അതേ വ്യവസ്ഥകൾ ഉപയോഗിക്കണം.
| അംഗീകാര ഘട്ട തെളിവുകൾ | അഭ്യർത്ഥിക്കുന്നതിനുള്ള | സ്വീകാര്യത ഫോക്കസ് |
|---|---|---|
| ചിപ്പ് പരിശോധന | കൃത്യമായ ചിപ്പ് കോഡ്, അംഗീകൃത ഉറവിടം, നിർമ്മാതാവിൻ്റെ ഡോക്യുമെൻ്റേഷൻ, സാമ്പിൾ ഡാറ്റ | ആധികാരികത, പ്രോട്ടോക്കോൾ, മെമ്മറി, യുഐഡി, ആപ്ലിക്കേഷൻ സുരക്ഷാ ആവശ്യകതകൾ |
| എഞ്ചിനീയറിംഗ് സാമ്പിൾ | ആൻ്റിന CAD, ഷീറ്റ് ലേഔട്ട്, പ്രാദേശികവും മൊത്തത്തിലുള്ളതുമായ കനം അളവുകൾ | രജിസ്ട്രേഷൻ, ആൻ്റിന ക്ലിയർ സോൺ, ലാമിനേറ്റ് സ്റ്റാക്ക് അനുയോജ്യത |
| പ്രവർത്തനപരമായ RF ട്രയൽ | നിർദ്ദിഷ്ട റീഡർ, ടെസ്റ്റ് ദൂരം, ഓറിയൻ്റേഷൻ, ടെസ്റ്റ് പ്രോഗ്രാം | ലാമിനേഷന് മുമ്പും ശേഷവും അംഗീകരിച്ച ആശയവിനിമയ വിജയ മാനദണ്ഡം |
| മെക്കാനിക്കൽ കാർഡ് ട്രയൽ | പഞ്ച്ഡ് കാർഡുകളും കണ്ടീഷനിംഗ് ഫലങ്ങളും പൂർത്തിയായി | കനം, പരന്നത, ബോണ്ട്, ബെൻഡ് റെസിസ്റ്റൻസ്, ചിപ്പ് അതിജീവനം |
| പ്രൊഡക്ഷൻ ലോട്ട് റിലീസ് | ഇലക്ട്രിക്കൽ ഇൻസ്പെക്ഷൻ റെക്കോർഡുകൾ, ഡൈമൻഷണൽ സാമ്പിൾ ഫലങ്ങൾ, ലോട്ട് ട്രേസബിലിറ്റി | അംഗീകൃത വിളവ്, വൈകല്യ മാനദണ്ഡങ്ങൾ, പാക്കിംഗ്, ചിപ്പ്/ആൻ്റിന സ്ഥിരത |
| ആവർത്തന-ഓർഡർ മാറ്റ നിയന്ത്രണം | ചിപ്പ്, ആൻ്റിന, മെറ്റീരിയലുകൾ, പ്രോസസ്സ്, ടെസ്റ്റ്-പ്രോഗ്രാം റിവിഷൻ ലിസ്റ്റ് | മെറ്റീരിയൽ മാറ്റി സ്ഥാപിക്കുന്നതിനോ ഡിസൈൻ മാറ്റുന്നതിനോ മുമ്പായി ഉപഭോക്തൃ അംഗീകാരം |
ഒറിജിനൽ ബ്രാൻഡഡ് ചിപ്പുകൾ അംഗീകൃത ചാനലുകളിലൂടെയാണ് ലഭ്യമാക്കേണ്ടത്, ഡെലിവർ ചെയ്ത ഘടകം പ്രസ്താവിച്ച പാർട്ട് നമ്പറുമായി പൊരുത്തപ്പെടുമ്പോൾ മാത്രമേ നിർമ്മാതാവിൻ്റെ പേരുകളോ വ്യാപാരമുദ്രകളോ ഉപയോഗിക്കാവൂ. ചിപ്പ് ഉറവിടവും ആൻ്റിന രൂപകൽപ്പനയും പരിഹരിച്ചതിന് ശേഷം ലീഡ് സമയവും MOQ ഉം സ്ഥിരീകരിക്കുക.
പ്രെലാം ഷീറ്റുകൾ നേരിട്ട് സൂര്യപ്രകാശത്തിൽ നിന്നും ചൂടിൽ നിന്നും മുദ്രയിട്ടതും വൃത്തിയുള്ളതും ഉണങ്ങിയതുമായ പാക്കേജിംഗിൽ ഫ്ലാറ്റ് ആയി സൂക്ഷിക്കുക.
വളവുകൾ, പോറലുകൾ, ചിപ്പ്-സോൺ മർദ്ദം എന്നിവ തടയാൻ കർക്കശമായ ബോർഡുകൾ, ഇൻ്റർലീവിംഗ്, സംരക്ഷിത കാർട്ടണുകൾ എന്നിവ ഉപയോഗിക്കുക.
ശക്തമായ ഇലക്ട്രോസ്റ്റാറ്റിക് ഡിസ്ചാർജ് ഒഴിവാക്കുകയും ആവശ്യമുള്ളിടത്ത് ഉചിതമായ ESD കൈകാര്യം ചെയ്യൽ നിയന്ത്രണങ്ങൾ ഉപയോഗിക്കുക.
ഷീറ്റ് സ്റ്റാക്കിൽ കനത്ത അസമമായ ലോഡുകൾ സ്ഥാപിക്കുകയോ പാലറ്റ് ഓവർഹാംഗ് അനുവദിക്കുകയോ ചെയ്യരുത്.
വെയർഹൗസും ഉൽപ്പാദന വ്യവസ്ഥകളും വ്യത്യസ്തമാകുമ്പോൾ പ്രോസസ്സ് ചെയ്യുന്നതിന് മുമ്പ് ലാമിനേഷൻ റൂമിലെ കണ്ടീഷൻ മെറ്റീരിയൽ.
ചിപ്പ് മോഡൽ, ആൻ്റിന ഡിസൈൻ, ലേഔട്ട്, കനം, ബാച്ച്, പരിശോധന നില എന്നിവ പ്രകാരം ഓരോ പാക്കും തിരിച്ചറിയുക.
നീണ്ട സ്റ്റോറേജ് അല്ലെങ്കിൽ ട്രാൻസ്പോർട്ട് എക്സ്പോഷറിന് ശേഷം ഫസ്റ്റ്-ഇൻ, ഫസ്റ്റ്-ഔട്ട് ഇൻവെൻ്ററി, റീടെസ്റ്റ് മെറ്റീരിയൽ എന്നിവ ഉപയോഗിക്കുക.
HF RFID പ്രീലാം ഷീറ്റുകൾക്കുള്ള സംരക്ഷിത ഫ്ലാറ്റ് പാക്കിംഗ്
വിശ്വസനീയമായ പ്രെലാം നിർമ്മാണത്തിന് നിയന്ത്രിത ആൻ്റിന എംബെഡിംഗ് അല്ലെങ്കിൽ എച്ചിംഗ്, ചിപ്പ് അറ്റാച്ച്മെൻ്റ്, ഷീറ്റ് രജിസ്ട്രേഷൻ, പ്ലാസ്റ്റിക് ലാമിനേഷൻ, ഇലക്ട്രിക്കൽ ടെസ്റ്റിംഗ്, ഡൈമൻഷണൽ ഇൻസ്പെക്ഷൻ, ക്ലീൻ ഹാൻഡ്‌ലിംഗ്, ബാച്ച് ട്രേസബിലിറ്റി എന്നിവ ആവശ്യമാണ്. നിയന്ത്രിത മാറ്റം അംഗീകരിക്കുന്നില്ലെങ്കിൽ, ആവർത്തിച്ചുള്ള ഓർഡറുകൾക്കായി അംഗീകൃത ചിപ്പ്, ആൻ്റിന ഡ്രോയിംഗ്, RF ടെസ്റ്റ് രീതി എന്നിവ സ്ഥിരമായി തുടരണം.
RFID ഇൻലേ പ്രോജക്ടും സാങ്കേതിക ടീമും
പ്രീലാം ഇൻലേ പ്രൊഡക്ഷൻ വർക്ക്ഷോപ്പ്
ആൻ്റിനയും ഇൻലേ പ്രക്രിയ നിയന്ത്രണവും
ഇലക്ട്രിക്കൽ ആൻഡ് ഡൈമൻഷണൽ പരിശോധന
ആപ്ലിക്കേഷൻ അടിസ്ഥാനമാക്കിയുള്ള ചിപ്പ് തിരഞ്ഞെടുക്കൽ: ലെഗസി ആക്സസ്, NFC , സുരക്ഷിത മൾട്ടി-ആപ്ലിക്കേഷനും ISO 15693 പ്രോജക്റ്റുകളും പ്രോട്ടോക്കോളും സുരക്ഷാ ആവശ്യകതയും ഉപയോഗിച്ച് വേർതിരിക്കാനാകും.
കസ്റ്റം ആൻ്റിന എഞ്ചിനീയറിംഗ്: കോയിൽ ജ്യാമിതി, കണ്ടക്ടർ, ചിപ്പ് കപ്പാസിറ്റൻസ്, കാർഡ് ഔട്ട്‌ലൈൻ, ടാർഗെറ്റ് റീഡർ എന്നിവ ഒരുമിച്ച് അവലോകനം ചെയ്യാം.
ഫ്ലെക്സിബിൾ ഷീറ്റ് ലേഔട്ടുകൾ: സ്റ്റാൻഡേർഡ് മൾട്ടി-കാർഡ് ക്രമീകരണങ്ങളും ഉപഭോക്തൃ-നിർദ്ദിഷ്ട കാർഡ് പിച്ചുകളും ലഭ്യമാണ്.
കാർഡ്-മെറ്റീരിയൽ സംയോജനം: PVC പ്രിൻറഡ് കോറുകൾ, ഓവർലേ ഫിലിം എസ്, മാഗ്നറ്റിക് സ്ട്രൈപ്പുകൾ, ഫിനിഷ്ഡ്-കാർഡ് ഘടനകൾ എന്നിവയുമായി ഏകോപിപ്പിക്കാനാകും.
യോഗ്യതാ പിന്തുണ: സാമ്പിളുകൾ, ലാമിനേഷൻ ട്രയലുകൾ, RF പരിശോധന, കനം പരിശോധനകൾ, പൂർത്തിയായ കാർഡ് പരിശോധന എന്നിവ പ്രോജക്ട് അപകടസാധ്യത കുറയ്ക്കുന്നു.
ഫാക്ടറി-ഡയറക്ട് B2B വിതരണം: സ്മാർട്ട് കാർഡ് ഫാക്ടറികൾ, പ്രിൻ്ററുകൾ, കൺവെർട്ടറുകൾ, സിസ്റ്റം ഇൻ്റഗ്രേറ്റർമാർ, ഇഷ്യൂവർമാർ, ഇറക്കുമതിക്കാർ, വിതരണക്കാർ എന്നിവർക്ക് അനുയോജ്യം.
ആപ്ലിക്കേഷൻ, റീഡർ ബ്രാൻഡ്/മോഡൽ, പ്രോട്ടോക്കോൾ, ഇൻസ്റ്റാൾ ചെയ്ത സോഫ്റ്റ്വെയർ പ്ലാറ്റ്ഫോം.
കൃത്യമായ ചിപ്പ് നിർമ്മാതാവും പാർട്ട് നമ്പർ, മെമ്മറി, യുഐഡി, സുരക്ഷാ ആവശ്യകതകൾ.
ഷീറ്റ് ലേഔട്ട്, മൊത്തം അളവുകൾ, കാർഡ് പിച്ച്, രജിസ്ട്രേഷൻ മാർക്കുകൾ, അളവ്.
കാർഡ് വലുപ്പം, ആൻ്റിന ക്ലിയർ സോൺ, ചിപ്പ് സ്ഥാനം, പഞ്ചിംഗ് ഡ്രോയിംഗ്.
പ്രീലാം മെറ്റീരിയൽ, നിറം, നാമമാത്രമായ കനം, സഹിഷ്ണുത.
ആൻ്റിന ടെക്നോളജി, ടാർഗെറ്റ് റെസൊണൻസ് അല്ലെങ്കിൽ ഫങ്ഷണൽ റീഡ്-റേഞ്ച് ടെസ്റ്റ്.
അവസാന കാർഡ് സ്റ്റാക്ക്, പ്രിൻ്റഡ് കോറുകൾ, ഓവർലേ ഫിലിം സെ, മെറ്റാലിക് പ്രിൻ്റിംഗ്, സ്ട്രൈപ്പ് അല്ലെങ്കിൽ സിഗ്നേച്ചർ പാനൽ.
ലാമിനേഷൻ പ്രസ്സ്, ചൂട്, മർദ്ദം, താമസം, തണുപ്പിക്കൽ, പ്ലേറ്റ് അളവുകൾ.
ഇലക്ട്രിക്കൽ ടെസ്റ്റ്, ആർഎഫ് ടെസ്റ്റ്, ഡൈമൻഷണൽ ഇൻസ്പെക്ഷൻ, സ്വീകാര്യത മാനദണ്ഡം.
എൻകോഡിംഗ്, കീ ഇൻജക്ഷൻ, യുഐഡി ലിസ്റ്റ്, വേരിയബിൾ ഡാറ്റ അല്ലെങ്കിൽ ഡാറ്റാബേസ് അനുരഞ്ജനം.
പ്രോട്ടോടൈപ്പ് അളവ്, വാർഷിക പ്രവചനം, ആവർത്തിച്ചുള്ള ഓർഡർ ഷെഡ്യൂൾ, മാറ്റം-നിയന്ത്രണ ആവശ്യകതകൾ.
പാക്കിംഗ്, പരിശോധനാ രേഖകൾ, ലക്ഷ്യസ്ഥാന പോർട്ട്, അഭ്യർത്ഥിച്ച ഡെലിവറി തീയതി.
നിങ്ങളുടെ HF RFID ഇൻലേ പദ്ധതി ചർച്ച ചെയ്യുക
പ്ലാസ്റ്റിക് പാളികൾക്കുള്ളിൽ 13.56MHz ചിപ്പും ആൻ്റിനയും അടങ്ങുന്ന ഒരു കാർഡ് നിർമ്മാണ കോർ ഷീറ്റാണിത്. പൂർത്തിയാക്കിയ കോൺടാക്റ്റ്ലെസ് കാർഡുകൾ നിർമ്മിക്കുന്നതിനായി ഇത് പ്രിൻ്റഡ് കോറുകളും ഓവർലേ ഫിലിം കളും ഉപയോഗിച്ച് ലാമിനേറ്റ് ചെയ്തിട്ടുണ്ട്.
നമ്പർ. ഒരു പ്രേലം ഒരു ഇൻ്റർമീഡിയറ്റ് ഫങ്ഷണൽ ലെയറാണ്. പൂർത്തിയായ കാർഡുകൾക്ക് അധിക പ്രിൻ്റിംഗ്, ഓവർലേ ഫിലിം , ലാമിനേഷൻ, കൂളിംഗ്, പഞ്ചിംഗ്, ഓപ്ഷണൽ വ്യക്തിഗതമാക്കൽ അല്ലെങ്കിൽ എൻകോഡിംഗ് എന്നിവ ആവശ്യമാണ്.
പ്രോജക്റ്റുകൾക്ക് ISO /IEC 14443 ടൈപ്പ് എ, ടൈപ്പ് ബി, ISO /ഐഇസി 15693 അല്ലെങ്കിൽ NFC ഫോറം അനുയോജ്യമായ ചിപ്പുകൾ ഉപയോഗിക്കാം. കൃത്യമായ പ്രോട്ടോക്കോൾ തിരഞ്ഞെടുത്ത ഐസി, റീഡർ സിസ്റ്റത്തെ ആശ്രയിച്ചിരിക്കുന്നു.
ഇല്ല. അവ വ്യത്യസ്ത പ്രോട്ടോക്കോളുകൾ, മെമ്മറി, കമാൻഡുകൾ, സുരക്ഷ, ആപ്ലിക്കേഷനുകൾ എന്നിവയുള്ള വ്യത്യസ്ത ഉൽപ്പന്ന കുടുംബങ്ങളാണ്. ഓർഡർ ചെയ്യുന്നതിന് മുമ്പ് കൃത്യമായ ചിപ്പും റീഡറും സ്ഥിരീകരിക്കുക.
അത്തരം ലെഗസി 1K-അനുയോജ്യമായ ഓപ്ഷനുകൾ ചർച്ച ചെയ്യാവുന്നതാണ്. കൃത്യമായ ചിപ്പ് ആവശ്യകതയും റീഡർ സാമ്പിളും നൽകുക, കാരണം നിർമ്മാതാവ്, യുഐഡി, മെമ്മറി, ആധികാരികത അനുയോജ്യത എന്നിവ പരിശോധിച്ചിരിക്കണം.
ഇൻസ്റ്റാൾ ചെയ്ത ലെഗസി സിസ്റ്റങ്ങൾക്ക് ഇത് പ്രസക്തമായി തുടരുന്നു, എന്നാൽ ആധുനിക സുരക്ഷിത പ്രോജക്റ്റുകൾ സിസ്റ്റം ആർക്കിടെക്ചർ അനുസരിച്ച് MIFARE DESFire അല്ലെങ്കിൽ MIFARE Plus പോലെയുള്ള നിലവിലെ ബദലുകൾ വിലയിരുത്തണം.
NTAG 213, 215 അല്ലെങ്കിൽ 216 എന്നിവയും മറ്റ് NFC ഫോറത്തിന് അനുയോജ്യമായ ചിപ്പുകളും പൊതുവായ ഓപ്ഷനുകളാണ്. ആവശ്യമായ NDEF മെമ്മറി, ഫോൺ അനുയോജ്യത, സുരക്ഷാ സവിശേഷതകൾ എന്നിവയിൽ നിന്ന് മോഡൽ തിരഞ്ഞെടുക്കുക.
MIFARE DESFire പോലുള്ള സുരക്ഷിതമായ മൾട്ടി-ആപ്ലിക്കേഷൻ ചിപ്പ് ഉചിതമായേക്കാം, എന്നാൽ റീഡർ സപ്പോർട്ട്, കീ മാനേജ്മെൻ്റ്, സർട്ടിഫിക്കേഷൻ, ആപ്ലിക്കേഷൻ ഫയലുകൾ, സോഫ്റ്റ്വെയർ എന്നിവ സ്ഥിരീകരിക്കേണ്ടതുണ്ട്.
ISO /IEC 15693 സമീപത്തുള്ള കാർഡ് ആപ്ലിക്കേഷനുകൾക്കായി ഉപയോഗിക്കുന്നു, അവിടെ റീഡർ, ആൻ്റിന വലുപ്പം, ടാർഗെറ്റ് കപ്ലിംഗ് ദൂരം എന്നിവ ISO /IEC 14443 അടിസ്ഥാനമാക്കിയുള്ള പ്രോക്സിമിറ്റി കാർഡ് സിസ്റ്റങ്ങളിൽ നിന്ന് വ്യത്യസ്തമാണ്.
സാധാരണ ഓപ്ഷനുകളിൽ 2 × 5, 3 × 7, 3 × 8, 4 × 8, 5 × 5, 4 × 10 എന്നിവ ഉൾപ്പെടുന്നു. വാങ്ങുന്നയാളുടെ ലാമിനേഷനിൽ നിന്നും പഞ്ചിംഗ് ഡ്രോയിംഗിൽ നിന്നും ഇഷ്ടാനുസൃത ലേഔട്ടുകൾ നിർമ്മിക്കാവുന്നതാണ്.
ഏകദേശം 0.45 ± 0.02 മില്ലീമീറ്ററിൻ്റെ നാമമാത്രമായ കനം തിരഞ്ഞെടുത്ത HF പ്രെലാം നിർമ്മാണത്തിനുള്ള ഒരു റഫറൻസാണ്, ഓരോ ചിപ്പിൻ്റെയും ആൻ്റിനയുടെയും രൂപകൽപ്പനയല്ല. അന്തിമ കനം ചിപ്പ്, ആൻ്റിന, മെറ്റീരിയൽ, കാർഡ് സ്റ്റാക്ക്, പ്രാദേശിക ചിപ്പ്-സോൺ ആവശ്യകതകൾ എന്നിവയെ ആശ്രയിച്ചിരിക്കുന്നു.
അതെ. ടാർഗെറ്റ് ഫിനിഷ്ഡ്-കാർഡ് കനം, ഓവർലേ ഫിലിം , പ്രിൻ്റഡ്-കോർ ഗേജുകൾ, ചിപ്പ് പാക്കേജ്, ലാമിനേഷൻ പ്രക്രിയ എന്നിവ നൽകുക, അങ്ങനെ പൂർണ്ണമായ സ്റ്റാക്ക് കണക്കാക്കാൻ കഴിയും.
അതെ. ചിപ്പ് കപ്പാസിറ്റൻസ്, കാർഡ് വലുപ്പം, റീഡർ, ടാർഗെറ്റ് പ്രകടനം, ചിപ്പ് പൊസിഷൻ, കട്ടിംഗ് ക്ലിയറൻസുകൾ എന്നിവയ്ക്ക് ചുറ്റും ആൻ്റിന ജ്യാമിതി വികസിപ്പിക്കാൻ കഴിയും.
ഉൾച്ചേർത്ത ചെമ്പ്-വയർ, എച്ചഡ്-അലൂമിനിയം ഓപ്ഷനുകൾ എന്നിവ ചർച്ചചെയ്യാം. മികച്ച നിർമ്മാണം വോളിയം, പ്രതിരോധം, കനം, ബോണ്ടിംഗ്, കാർഡ് ഡിസൈൻ, ആർഎഫ് ലക്ഷ്യം എന്നിവയെ ആശ്രയിച്ചിരിക്കുന്നു.
സാർവത്രിക ശ്രേണി ഇല്ല. ഇത് ചിപ്പ്, ആൻ്റിന, റീഡർ, കാർഡ് സ്റ്റാക്ക്, ഓറിയൻ്റേഷൻ, പരിസ്ഥിതി എന്നിവയെ ആശ്രയിച്ചിരിക്കുന്നു. ഒരു ടെസ്റ്റ് റീഡറും ഏറ്റവും കുറഞ്ഞ പ്രവർത്തന ദൂരവും നിർവ്വചിക്കുക.
RF പരിശോധനയ്ക്ക് ശേഷം ഇത് ഉപയോഗിക്കാം. ആൻ്റിനയ്ക്ക് സമീപമുള്ള വലിയ മെറ്റാലിക് ഫോയിൽ അല്ലെങ്കിൽ ചാലക മഷി കോൺടാക്റ്റ്ലെസ് ഇൻ്റർഫേസ് ഡിറ്റ്യൂൺ ചെയ്യുകയോ ഷീൽഡ് ചെയ്യുകയോ ചെയ്തേക്കാം.
ഇതര മെറ്റീരിയൽ ഘടനകൾ അവലോകനം ചെയ്യാവുന്നതാണ്, എന്നാൽ ചുരുങ്ങൽ, ബോണ്ടിംഗ്, ലാമിനേഷൻ താപനില, RF ട്യൂണിംഗ്, ഫിനിഷ്ഡ്-കാർഡ് ഡ്യൂറബിലിറ്റി എന്നിവ പ്രത്യേകം സാധൂകരിക്കേണ്ടതാണ്.
ഒരു ശൂന്യമായ ഫങ്ഷണൽ കോർ ആയിട്ടാണ് പ്രേലം സാധാരണയായി വിതരണം ചെയ്യുന്നത്. പ്രോജക്റ്റ്-നിർദ്ദിഷ്ട നിർമ്മാണങ്ങൾ ചർച്ച ചെയ്യാമെങ്കിലും, പ്രിൻ്റിംഗ് സാധാരണയായി പ്രത്യേക കോർ ഷീറ്റുകളിൽ പ്രയോഗിക്കുന്നു.
എല്ലാ ഘടനയ്ക്കും സാർവത്രിക ക്രമീകരണം പ്രസിദ്ധീകരിക്കാൻ പാടില്ല. കൃത്യമായ PVC , ഓവർലേ ഫിലിം , മഷി, ചിപ്പ്, ആൻ്റിന എന്നിവയുടെ നിർമ്മാണത്തിന് ചുറ്റും താപനില, മർദ്ദം, താമസം, തണുപ്പിക്കൽ എന്നിവ വികസിപ്പിക്കുക.
അനുയോജ്യമായ ചിപ്പ് പാക്കേജിംഗ്, നിയന്ത്രിത പ്രാദേശിക കനം, ശുദ്ധമായ പ്ലേറ്റുകൾ, സമതുലിതമായ മർദ്ദം, അംഗീകൃത ഹീറ്റ് സൈക്കിൾ, ലാമിനേഷന് മുമ്പും ശേഷവും ഇലക്ട്രിക്കൽ ടെസ്റ്റിംഗ് എന്നിവ ഉപയോഗിക്കുക.
മുഴുവൻ വൈദ്യുത പരിശോധനയും വ്യക്തമാക്കാം. വാങ്ങൽ ഉടമ്പടി ഓരോ സ്ഥാനത്തും ഏതൊക്കെ കമാൻഡുകൾ പരിശോധിക്കപ്പെടുന്നുവെന്നും ഏത് വിനാശകരമായ അല്ലെങ്കിൽ ഡൈമൻഷണൽ ടെസ്റ്റുകൾ സാമ്പിൾ ഉപയോഗിക്കുന്നുവെന്നും നിർവചിക്കേണ്ടതാണ്.
യുഐഡി റീഡിംഗ്, മെമ്മറി എൻകോഡിംഗ്, എൻഡിഇഎഫ് എഴുത്ത് അല്ലെങ്കിൽ ആപ്ലിക്കേഷൻ വ്യക്തിഗതമാക്കൽ എന്നിവ ചർച്ച ചെയ്യാവുന്നതാണ്. സുരക്ഷിത-കീ സേവനങ്ങൾക്ക് പ്രത്യേക നിയന്ത്രിത സ്പെസിഫിക്കേഷൻ ആവശ്യമാണ്.
ഹൈബ്രിഡ് ഡിസൈനുകൾ പ്രത്യേക ഉൽപ്പന്നങ്ങളായി വികസിപ്പിക്കാം. അവയ്ക്ക് സമർപ്പിത ആൻ്റിന ലേഔട്ടുകൾ, കനം ആസൂത്രണം, റീഡർ ടെസ്റ്റുകൾ, വിലനിർണ്ണയം എന്നിവ ആവശ്യമാണ്.
അതെ. പ്രീലാം ടെസ്റ്റ് ചെയ്യുക, പൂർണ്ണമായ കാർഡ് സ്റ്റാക്ക് ലാമിനേറ്റ് ചെയ്യുക, പഞ്ച് കാർഡുകൾ, RF, മെക്കാനിക്കൽ, വ്യക്തിഗതമാക്കൽ പ്രകടനം എന്നിവ പരിശോധിച്ചുറപ്പിക്കുക എന്നതാണ് മുൻഗണനാ പ്രക്രിയ.
MOQ ചിപ്പ് ലഭ്യത, ഇഷ്ടാനുസൃത ആൻ്റിന ടൂളിംഗ്, ലേഔട്ട്, മെറ്റീരിയൽ, കനം, ടെസ്റ്റ് പ്രോഗ്രാം, എൻകോഡിംഗ്, ഒരു അംഗീകൃത സ്റ്റാൻഡേർഡ് ഡിസൈൻ ഉപയോഗിക്കാമോ എന്നതിനെ ആശ്രയിച്ചിരിക്കുന്നു.
കൃത്യമായ ചിപ്പ്, റീഡർ, പ്രോട്ടോക്കോൾ, ലേഔട്ട്, ഷീറ്റ് വലിപ്പം, കാർഡ് ഡ്രോയിംഗ്, കനം, ആൻ്റിന ടാർഗെറ്റ്, അന്തിമ കാർഡ് സ്റ്റാക്ക്, ടെസ്റ്റുകൾ, അളവ്, പാക്കിംഗ്, ലക്ഷ്യസ്ഥാനം എന്നിവ നൽകുക.
ഡ്രൈ ഇൻലേ സാധാരണയായി ഒരു കാരിയറിലുള്ള ചിപ്പ്-ആൻ്റിന അസംബ്ലിയാണ്. ഒരു പ്രീലാമിനേറ്റഡ് ഇൻലേയിൽ പ്ലാസ്റ്റിക് പാളികൾക്കുള്ളിൽ ഫങ്ഷണൽ സർക്യൂട്ട് ഉൾച്ചേർത്തിരിക്കുന്നു, അതിനാൽ ഒരു സ്മാർട്ട്-കാർഡ് ഫാക്ടറിക്ക് അതിനെ അവസാന ലാമിനേഷനും പഞ്ചിംഗിനും മുമ്പായി പ്രിൻ്റ് ചെയ്ത കോറുകളും ഓവർലേ ഫിലിം കളും ഉപയോഗിച്ച് സംയോജിപ്പിക്കാൻ കഴിയും.
ഇല്ല. തിരഞ്ഞെടുത്ത ISO പ്രോട്ടോക്കോളും ചിപ്പ് കമാൻഡ് സെറ്റും വായനക്കാർ പിന്തുണയ്ക്കണം. ISO /IEC 14443, ISO /IEC 15693 ആപ്ലിക്കേഷനുകൾ ഒരേ ആവൃത്തി ഉപയോഗിക്കുന്നതിനാൽ അവ പരസ്പര പ്രവർത്തനക്ഷമമാണെന്ന് കരുതാനാവില്ല.
കൃത്യമായ ചിപ്പ്, ആൻ്റിന ഡിസൈൻ, ഒരു ഗോൾഡൻ സാമ്പിൾ, ഷീറ്റ് ലേഔട്ട്, ഇൻലേ ഗേജ്, റീഡർ ടെസ്റ്റ്, ലാമിനേഷൻ ട്രയൽ, പഞ്ച്ഡ്-കാർഡ് അളവുകൾ, അംഗീകരിച്ച സ്വീകാര്യത പ്ലാൻ എന്നിവ അംഗീകരിക്കുക. ഓരോ പ്രൊഡക്ഷൻ ലോട്ടിലും കണ്ടെത്താവുന്ന ടെസ്റ്റ് റിപ്പോർട്ടുകൾ സൂക്ഷിക്കുക.
നിർബന്ധമില്ല. ചിപ്പ് സോഴ്‌സിംഗ് അംഗീകൃത പ്രോജക്റ്റ് സ്പെസിഫിക്കേഷൻ പിന്തുടരുന്നു. ഒരു ബ്രാൻഡഡ് MIFARE, NTAG, ICODE അല്ലെങ്കിൽ മറ്റ് യഥാർത്ഥ IC ആവശ്യപ്പെടുന്നിടത്ത്, അതിൻ്റെ പാർട്ട് നമ്പറും അംഗീകൃത ഉറവിടവും പരിശോധിക്കുക. അനുയോജ്യമായ മൂന്നാം കക്ഷി ഉപകരണങ്ങൾ കൃത്യമായി തിരിച്ചറിയുകയും പ്രത്യേകം യോഗ്യത നേടുകയും വേണം.
ഇഷ്ടാനുസൃതമാക്കിയ 13.56MHz HF RFID PVC പ്രീലം ഇൻലേ ഷീറ്റുകൾ, ഐഡി, ഹോട്ടൽ, അംഗത്വം, ഗതാഗതം, NFC , സ്മാർട്ട് കാർഡ് നിർമ്മാണം എന്നിവയ്‌ക്കായി Wallis Plastic ബന്ധപ്പെടുക. ഞങ്ങളുടെ ടീം ചിപ്പ് തിരഞ്ഞെടുക്കൽ, ആൻ്റിന ഡിസൈൻ, ഷീറ്റ് ലേഔട്ട്, RF ട്യൂണിംഗ്, ലാമിനേഷൻ ട്രയലുകൾ, ഇലക്ട്രിക്കൽ ടെസ്റ്റിംഗ്, എൻകോഡിംഗ്, ഗുണനിലവാര സവിശേഷതകൾ, ഫാക്ടറി-ഡയറക്ട് B2B വിതരണം എന്നിവയെ പിന്തുണയ്ക്കുന്നു.
