Wallis 13,56MHz HF RFID PVC ön kaplama levhaları, temassız akıllı kartlar, kimlik kartları, erişim kartları, otel anahtar kartları, üyelik kartları, ulaşım kartları ve NFC özellikli kart programları için işlevsel çekirdek olarak tasarlanmıştır. Her bir tabaka, son kart gövdesi laminasyonuna, baskıya, delmeye ve kişiselleştirmeye hazır, seçilmiş bir HF çipini ve anteni kontrollü bir PVC yapı içine entegre eder.
B2B projeleri çip modeli, protokol, bellek, anten geometrisi, sayfa boyutu, kart düzeni, kakma kalınlığı, çip konumu, malzeme, son kart yapısı ve ambalajına göre özelleştirilebilir. Standart düzen referansları 2 × 5, 3 × 7, 3 × 8, 4 × 8, 5 × 5 ve 4 × 10'u içerir; belirli laminasyon plakaları ve delme ekipmanı için özel çoklu kart düzenleri mevcuttur.
Çip aileleri tek bir evrensel uyumluluk iddiası altında gruplandırılmamalıdır. MIFARE Classic, MIFARE Ultralight, NTAG ve MIFARE DESFire ürünleri ISO/IEC 14443 Tip A ortamlarda çalışırken, ICODE ürünleri genellikle ISO/IEC 15693'ü temel alır. Tam çip, okuyucu, uygulama yazılımı ve güvenlik gereksinimleri, anten ayarı ve toplu üretim öncesinde onaylanmalıdır.
| Ürün Tipi | Plastik kart üretimi için 13,56MHz HF RFID temassız önceden lamine kaplama levha |
| Sıklık | 13.56MHz HF; protokol ve hava arayüzü seçilen çipe bağlıdır |
| Standart Düzenler | 2×5, 3×7, 3×8, 4×8, 5×5, 4×10 ve özel düzenler |
| Geçerli Sayfa Kalınlığı Referansı | Seçilen HF yapıları için yaklaşık 0,45 ± 0,02 mm; çip, anten, malzeme ve son kart yığını ile onaylayın |
| Temel Malzemeler | Beyaz veya şeffaf PVC; PETG ve polikarbonat uyumlu projeler ayrı proses doğrulamasına tabidir |
| Anten Seçenekleri | Gömülü bakır tel, kazınmış alüminyum ve projeye özel anten yapıları |
| B2B Hizmetleri | Çip kaynağı bulma, anten tasarımı, RF ayarlama, yerleşim mühendisliği, numuneler, laminasyon denemeleri, elektrik testleri, kalite kontrol raporları ve ihracat tedariği |
HF RFID Kakma Örnekleri ve Fiyat Teklifi İsteyin
Ön kaplama kaplaması, plastik katmanların içinde RFID çipi, çip-anten bağlantısı ve ayarlanmış anten yapısını içeren bir ara kart üretim tabakasıdır. Normalde bitmiş yazdırılabilir kart değildir. Kart üreticileri ön kaplamayı baskılı çekirdek tabakalar ve şeffaf kaplamalarla birleştirir, ardından bitmiş kartları lamine eder, soğutur, delinir ve kişiselleştirir.
Anten, okuyucu alanından enerji alır ve okuyucu ile gömülü çip arasında veri aktarır. RF performansı anten geometrisine, iletken direncine, çip kapasitansına, rezonansa, kart malzemelerine, yakındaki metale, son kartın kalınlığına ve okuyucu alan gücüne bağlıdır.
Baskılı PVC çekirdek levhalar, şeffaf kaplamalar, yapıştırıcılar, manyetik şeritler, özel paneller ve koruyucu kaplamalar ön panelin çevresine kalınlık katar. Hedef bitmiş kart kalınlığı, yalnızca ön lamel ölçüsünden ziyade tüm istiften planlanmalıdır.
Çip ailesini, anten boyutunu, iletkeni, kart malzemesini veya kart ortamını değiştirmek rezonansı değiştirebilir ve okuma performansını değiştirebilir. Bir çip için onaylanan tasarım, RF ölçümü yapılmadan başka bir çip için otomatik olarak yeniden kullanılmamalıdır.

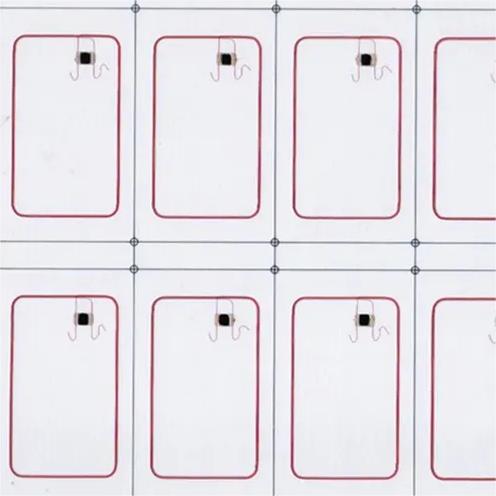

Gömülü HF Çip ve Anten Yapısı
Laminasyon için Çoklu Kart Sayfası Düzeni
Çip, okuyucu protokolü, bellek gereksinimi, güvenlik düzeyi, işlem hızı, yaşam döngüsü, sertifikasyon ve yazılım ekosisteminden seçilmelidir. MIFARE, NTAG ve ICODE gibi marka isimleri birbirinin yerine geçebilen jenerik terimlerden ziyade ürün aileleridir.
| Çip Ailesi / Seçenek | Protokolü Konumlandırması | Tipik Projeye Uygun | Önemli B2B Notu |
|---|---|---|---|
| Fudan F08 / Uyumlu Eski 1K Seçeneği | ISO/IEC 14443 Tip A uyumlu sistemler için yaygın olarak talep edilir; tam parça numarası onaylanmalıdır | Eski erişim, üyelik ve kurulu okuyucu değiştirme projeleri | Üreticiyi, belleği, UID'yi, kimlik doğrulamayı, okuyucu uyumluluğunu ve yasal marka açıklamasını doğrulayın |
| MIFARE Klasik EV1 1K / 4K | ISO/IEC 14443-3 Tip A, 106kbit/s | Mevcut ulaşım, biletleme, erişim ve oyun altyapıları | Eski ürün ailesi; yalnızca kurulu sistemin gerektirdiği yerde kullanın ve yeni tasarımlar için modern, güvenli bir alternatifi değerlendirin |
| MIFARE Ultra Hafif EV1 | ISO/IEC 14443 A Tipi ortam | Sınırlı kullanımlı biletler, etkinlikler, sadakat ve basit temassız programlar | Bellek, parola ve özgünlük özelliklerini uygulama tehdit modeliyle eşleştirin |
| NTAG 213 / 215 / 216 | NFC Forum Tip 2 Etiketi ve ISO/IEC 14443 Tip A | NFC kartvizitler, kimlik doğrulama bağlantıları, mobil etkileşim ve bağlantılı ürünler | Kullanıcı belleği modele göre farklılık gösterir; NDEF boyutunu, şifresini ve özgünlük gereksinimlerini onaylayın |
| MIFARE DESFire EV3 | ISO/IEC 14443 Tip A bölüm 1-4, daha yüksek katmanlı güvenli uygulamalarla | Güvenli erişim, ulaşım, kampüs, kimlik, sadakat ve çoklu uygulama kartları | Anahtar yönetimi, uygulama kişiselleştirme ve okuyucu/yazılım entegrasyonu gerektirir |
| ICODE SLIX2 / ISO 15693 Ailesi | ISO/IEC 15693, NFC Forum Tip 5 konumlandırma | Çevre kartı, kütüphane, varlık, tanımlama ve daha uzun bağlantı mesafeli projeler | ISO/IEC 14443 Tip A okuyucularla değiştirilemez; okuyucu protokolünü ve anten boyutunu onaylayın |
Çoklu temassız standartlar 13,56MHz'de çalışır. Okuyucu, ISO/IEC 14443 Tip A, Tip B, ISO/IEC 15693, NFC Forum etiket türlerini veya özel bir uygulama katmanını destekleyebilir. Uyumluluğu onaylamak için tek başına frekans yeterli değildir.
Bankacılık, ödeme, devlet kimliği ve düzenlemeye tabi transit projeleri, sertifikalı çipler, güvenli anahtar enjeksiyonu, denetlenmiş üretim, plan onayı ve uygulama testleri gerektirebilir. Jenerik bir HF dolgusu gerekli nitelikler olmadan ödemeye hazır olarak pazarlanmamalıdır.
| Parametre | Mevcut Yön | Üretim Kontrolü |
|---|---|---|
| 2×5 Düzen | A4 tipi prototip ve daha küçük hacimli kart üretimi | Tam sayfa boyutlarını, kart aralığını ve kayıt işaretlerini doğrulayın |
| 3 × 7 / 3 × 8 | Yaygın endüstriyel akıllı kart sayfası düzenleri | Laminasyon plakalarını, delme aletini, baskılı çekirdekleri ve harmanlama yönünü eşleştirin |
| 4 × 8 / 4 × 10 / 5 × 5 | Daha yüksek çıkışlı düzenler ve müşteriye özel ekipmanlar | Bitişik antenler arasındaki RF etkileşimini ve tabaka deformasyonunu kontrol edin |
| Özel Düzen | Özel kart boyutları, anahtarlıklar, mini kartlar veya özel delme formatları | CAD çizimi, bitmiş ürün taslağı, talaş konumu, anten bölgesi ve kesme açıklığı sağlayın |
| Ön Lam Kalınlığı | Geçerli sayfa referansı yaklaşık 0,45 ± 0,02 mm; özel yapılar mevcut | Ortalamayı, puan değişimini, çip çarpma bölgesini ve son kart destesi hesaplamasını onaylayın |
| Malzeme | Beyaz PVC, şeffaf PVC ve projeye özel PETG veya PC uyumlu yapılar | Büzülme, bağlanma, ısınma, RF ayarı ve bitmiş kartın dayanıklılığını doğrulayın |
Yaygın bir CR80/ID-1 kartı normalde 0,76 mm'ye yakın olarak tasarlanmıştır, ancak tam tolerans, kart ve ekipman özelliklerine bağlıdır. Baskılı damarlar, ön ve arka kaplamalar, yapıştırıcılar ve yerel talaş kalınlığı hesaplamaya dahil edilmelidir.
Talaş bölgesi yerel olarak daha kalınken, levha ortalama ölçü toleransı dahilinde olabilir. Boşluk tasarımı, yastıklama, baskı basıncı ve katman seçimi, görünür tümsekleri, zayıf yapışmayı ve talaş hasarını önlemelidir.
| Anten Faktörünün | Kart | Gerekli Doğrulamasına Etkisi |
|---|---|---|
| Bobin Geometrisi | Endüktansı, bağlantı alanını ve mevcut kesme açıklığını kontrol eder | Çip kapasitansını, kart boyutlarını, okuyucuyu ve hedef ortamı eşleştirin |
| Bakır Tel Anten | Gömülü bobin tasarımlarını ve esnek geometriyi destekler | Tel çapı, gömme derinliği, geçiş, bağ bağlantısı ve süreklilik |
| Kazınmış Alüminyum Anten | Yüksek hacimli desenli anten üretimini destekler | İz genişliği, direnç, korozyon koruması, talaş bağlanması ve laminasyon davranışı |
| Çip Kapasitesi | Anten/çip devresinin rezonansını değiştirir | Çip ailesini veya paketini değiştirirken yeniden ayarlama yapın |
| Kart Yığını | Plastik, mürekkep, folyo, metalize grafikler ve kaplamalar bağlantıyı değiştirebilir ve antenin ayarını bozabilir | Yalnızca çıplak ön kaplamayı değil, tamamlanmış kartı da test edin |
| Ortamı Kullan | Metal yüzeyler, telefonlar, cüzdanlar, yakındaki kartlar ve sıvılar performansı etkileyebilir | Amaçlanan okuyucuyu, montaj durumunu ve kullanıcı kullanımını değerlendirin |
Okuma mesafesi çipe, anten alanına, kalite faktörüne, okuyucu gücüne, okuyucu antenine, protokole, kart yönüne, son kart yığınına ve ortama bağlıdır. Teklifte tek bir evrensel sayı kullanmak yerine test okuyucusu ve başarılı/başarısız mesafesi belirtilmelidir.
Çoklu kart sayfasındaki antenler, kesme çizgilerinden, kayıt deliklerinden ve komşu konumlardan yeterli mesafeye ihtiyaç duyar. Sayfa düzeyinde RF testleri, kartlar delinmeden önce antenler arasındaki bağlantıyı hesaba katmalıdır.
| Katmanı | Fonksiyon | Tuşu Kontrolü |
|---|---|---|
| Ön Kaplama | Basılı grafikleri korur ve parlak, mat, buzlu veya güvenlikli yüzey sağlar | Kalınlık, yapışma, aşınma ve kişiselleştirme uyumluluğu |
| Ön Baskılı Çekirdek | Sabit grafik, metin, logo ve güvenlik baskısı taşır | Baskı kaydı, mürekkep kürleme, çekme ve RF güvenli metalik efektler |
| HF Ön Lam Kakma | Çipi, anteni, elektrik bağlantılarını ve destekleyici plastik katmanları içerir | RF ayarı, çip konumu, kalınlık, hizalama, bağ ve elektrik verimi |
| Arka Baskılı Çekirdek | Ön katmanı dengeler ve arka taraftaki çizimleri taşır | Gösterge dengesi, manyetik şerit konumu ve baskı kapsamı |
| Arka Kaplama | Resmi korur ve şerit, imza paneli veya güvenlik özelliği içerebilir | Bağlanma, düzlük, kodlama ve son yüzey |
Antenin yakınındaki büyük metalize folyolar, iletken mürekkepler veya metalik katmanlar, bağlantı veya kaydırma ayarını azaltabilir. Son dekoratif malzemeleri RF testlerine dahil edin ve gerektiğinde temiz bölgeleri koruyun.
Ön ve arka katman göstergeleri, malzeme yönü ve baskı kapsamı mümkün olduğunca dengelenmelidir. Asimetrik yığınlar, ısıtma ve soğutma sonrasında kartın kıvrılmasına neden olabilir.
Onaylanan yığını onaylayın: Her kaplamayı, baskılı dolguyu, dolguyu, yapışkanı, şeridi ve güvenlik katmanını kaydedin.
Tüm levhaları koşullandırın: Üretim ortamındaki malzemeleri sabitleyin ve temiz, düz ve kuru tutun.
Yönü doğrulayın: Sayfa yönünü, kart aralığını, çip konumunu, anten konumunu, çizimi ve delme işaretlerini eşleştirin.
Laminasyon döngüsünü geliştirin: Tam malzeme yığını için ısı, basınç, bekleme, klişe bitirme, ayırma tabakası ve soğutmayı oluşturun.
Talaş bölgesini koruyun: Yerel basıncı kontrol edin ve IC çevresinde sert parçacıklardan, plaka kusurlarından veya aşırı malzeme akışından kaçının.
Kontrollü basınç altında soğutma: Soğutma, düzlüğü, katman yapışmasını, talaş gerilimini ve boyutsal kararlılığı etkiler.
Delmeden önce test edin: Sac düzeyinde elektriksel işlevi, görünümü, kalınlığı, yapışmayı ve kaydı kontrol edin.
Bitmiş kartları test edin: RF performansını, boyutlarını, bükülmesini ve uygulama uyumluluğunu delin, kişiselleştirin ve doğrulayın.
| Laminasyon Riski | Olası Sebep | Düzeltme Yönü |
|---|---|---|
| Çip Arızası | Aşırı ısı, yerel basınç, elektrostatik hasar veya zayıf talaş bağlantısı | Çip paketi limitlerini, proses basıncını, ESD kontrollerini ve bağlantı kalitesini inceleyin |
| Açık Anten Devresi | Kırık iletken, zayıf bağlantı, kesme hasarı veya aşırı esneme | Sürekliliği, iletken yolunu, delme açıklığını ve mekanik gerilimi inceleyin |
| Zayıf Okuma Aralığı | Ayarlamanın bozulması, iletken kaybı, okuyucu uyumsuzluğu, metalize sanat eseri veya kart yığını değişikliği | Tamamlanan kartı ve hedef okuyucuyu kullanarak rezonansı ölçün ve yeniden ayarlayın |
| Görünür Talaş Tümseği | Yetersiz dengeleme, aşırı modül kalınlığı veya eşit olmayan basınç | Yerel boşlukları, katman ölçülerini, tamponlamayı ve presleme koşullarını optimize edin |
| Delaminasyon | Kirlenme, uyumsuz malzeme, düşük ısı veya zayıf soğutma | Malzeme uyumluluğunu, temizliği, çevrim ve soyma performansını inceleyin |
| Sayfa veya Kart Çarpılması | Dengesiz yığın, aşırı ısınma, dengesiz basınç veya hızlı kontrolsüz soğutma | Katmanları dengeleyin ve ısıtmayı, plaka düzlüğünü ve soğutmayı optimize edin |
| Muayene Öğesi | Tavsiye Edilen B2B Kontrolü |
|---|---|
| Çip Kimliği | Üreticiyi, tam parça numarasını, belleği, UID seçeneğini, protokolü ve parti izlenebilirliğini doğrulayın |
| Elektriksel Fonksiyon | Denetim planına göre her kart pozisyonundaki çip UID'sini, hafızayı veya tanımlı komut setini okuyun |
| Anten Sürekliliği | Açık devreleri, kısa devreleri, zayıf bağlantıları, iletken kusurlarını ve hasarlı geçişleri tespit edin |
| Rezonans / RF Performansı | Tanımlanmış test ekipmanını ve donanımını kullanarak kararlaştırılan RF parametresini veya işlevsel okuma mesafesini ölçün |
| Çip ve Anten Konumu | Konumu CAD, kart taslağı, delgi açıklığı ve komşu antenlere göre kontrol edin |
| Sac Boyutları | Uzunluk, genişlik, karelik, kart aralığı, kayıt delikleri ve kenar kalitesi |
| Kalınlık ve Düzlük | Ortalama kalınlık, yerel talaş bölgesi kalınlığı, kıvrılma, yay ve noktadan noktaya değişim |
| Görsel Muayene | Kirlenme, kabarcıklar, kırışıklıklar, siyah noktalar, iletkene maruz kalma, çizikler ve katman kusurları |
| Biten Kart Testi | RF işlevi, boyutları, kalınlığı, bükülmesi, burulma, ısı, nem, soyulma ve okuyucu uyumluluğu |
| İzlenebilirlik | Çip lotu, anten lotu, PVC lotu, üretim tarihi, yerleşim planı, test programı, tabaka numarası ve paketleme kaydı |
Tam denetim, her pozisyonda elektriksel okuma testini ifade edebilirken boyutsal, soyulma ve tahribatlı testler genellikle örneklenir. Satın alma spesifikasyonu test öğelerini, fikstürü, kabul kriterlerini, numune alma planını ve raporunu tanımlamalıdır.
Bir ön lamel elektrik testini geçebilir ancak aşırı ısı, basınç, delme veya kişiselleştirme sonrasında yine de başarısız olabilir. B2B yeterliliği hem gelen hem de bitmiş kart performansını içermelidir.
| Uygulama | Çipi / Protokol Yönü | Kritik Doğrulaması |
|---|---|---|
| Çalışan ve Erişim Kartları | Kurulu erişim sistemine göre Legacy Type A, MIFARE Plus veya DESFire | Okuyucu uyumluluğu, anahtar yönetimi, kayıt ve günlük bükme |
| Otel Anahtar Kartları | Otel kilidi platformunun gerektirdiği çip | Kilit kodlayıcı, misafir yönetim sistemi, kart kalınlığı ve neme maruz kalma |
| Ulaşım ve Kampüs Kartları | Sistem mimarisinin gerektirdiği yerlerde DESFire gibi güvenli çoklu uygulama çipi | İşlem hızı, güvenlik, okuyucu alanı, kişiselleştirme ve yaşam döngüsü |
| Üyelik ve Sadakat Kartları | Program tasarımına göre A tipi bellek yongası, NTAG veya güvenli uygulama yongası | Okuyucu veya telefon uyumluluğu, veritabanı, gizlilik ve tekrar kullanım |
| NFC İşletme ve Pazarlama Kartları | NTAG veya diğer NFC Forum uyumlu çip | NDEF kapasitesi, telefon uyumluluğu, URL güvenliği ve tarama konumu |
| Kütüphane, Varlık ve Çevre Kartları | ISO/IEC 15693 / ICODE tipi çözüm | Okuyucu protokolü, anten boyutu, hedef aralığı, çarpışma önleme ve EAS gereksinimleri |
| Güvenli Kimlik ve Ödeme Projeleri | Sertifikalı güvenli çip ve onaylı uygulama mimarisi | Sertifikasyon, anahtar enjeksiyon, denetlenmiş tedarik zinciri ve programa özel onay |
Akıllı Kart Programları için HF RFID Inlay Uygulamaları
| Verileri / Güvenlik Öğesi | B2B Gereksinimi |
|---|---|
| UID | UID uzunluğunu, sabit veya rastgele kimlik davranışını, veritabanı formatını ve okuyucu desteğini onaylayın |
| Bellek Kodlama | Veri yapısını, sektörleri/dosyaları/sayfaları, NDEF kaydını, kilit bitlerini ve doğrulamayı tanımlayın |
| Kimlik Doğrulama Anahtarları | Anahtar sahipliğini, enjeksiyon sürecini, nakliye korumasını, çeşitlendirmeyi ve denetim izini tanımlayın |
| Şifre / Erişim Yapılandırması | Desteklendiğinde şifreyi, erişim bitlerini, sayaçları, özgünlük kontrollerini ve kilit durumu testini belirtin |
| Yazdırılan Değişken Veriler | Kontrollü mutabakat yoluyla basılı numarayı, barkodu veya QR kodunu çipli verilere bağlayın |
| Reddedilen Kartlar | Canlı anahtarlar, tanımlayıcılar veya kodlanmış veriler içeren kartları ayırın, sayın ve güvenli bir şekilde imha edin |
Yalnızca genel olarak okunabilen bir tanımlayıcıdan erişim izni veren bir sistem, kopyalamaya veya öykünmeye karşı savunmasız olabilir. Güvenlik açısından hassas projeler, uygun kriptografik kimlik doğrulamayı destekleyen bir çip ve arka uç mimarisi kullanmalıdır.
Güvenli bir çip sağlamak, uygulama kurulumunu veya anahtar yönetimini otomatik olarak içermez. Anahtarları kimin oluşturduğunu, sakladığını, yüklediğini ve doğruladığını ve denetlenen bir güvenli kişiselleştirme ortamının gerekli olup olmadığını tanımlayın.
Hibrit bir akıllı kart, HF'yi LF, UHF, bir kontak çipi veya başka bir HF uygulamasıyla birleştirebilir. Bu yapılar daha fazla alan, dikkatli anten ayrımı, ek yerel kalınlık kontrolü ve özel bir laminasyon ve test programı gerektirir.
| Hibrit Yapı | Kullanım Senaryosu | Mühendisliği Riski |
|---|---|---|
| LF + HF | Eski yakınlık erişiminden HF akıllı kart sistemlerine geçiş | Anten alanı, karşılıklı etkileşim, kart kalınlığı ve çift okuyucu testi |
| HF + UHF | Kısa menzilli kimlik artı uzun menzilli izleme | Gövde veya metal yakınında farklı anten sistemleri, malzeme efektleri ve UHF hassasiyeti |
| İki HF Çipi | Ayrı uygulamalar veya bağımsız yayıncı alanları | Okuyucu seçimi, anten bağlantısı, veri sahipliği ve kart düzeni kısıtlamaları |
| Temaslı + Temassız | Çift arayüzlü güvenli kimlik, telekom veya ödeme mimarisi | Modül boşluğu, anten bağlantısı, laminasyon, sertifikasyon ve kişiselleştirme |
Standart bir tek frekanslı HF prelam, LF veya UHF'yi otomatik olarak destekleyen olarak tanımlanmamalıdır. Çoklu frekans yapılarının kendi çizimi, çip listesi, RF testleri, kalınlık spesifikasyonu ve fiyatı gerekir.
Prelam tabakalarını, doğrudan güneş ışığından ve ısıdan uzakta, kapalı, temiz ve kuru ambalajlarda düz bir şekilde saklayın.
Bükülmeyi, çizilmeyi ve talaş bölgesi basıncını önlemek için sert levhalar, ara sayfalar ve korumalı kartonlar kullanın.
Güçlü elektrostatik boşalmadan kaçının ve gerektiğinde uygun ESD işleme kontrollerini kullanın.
Sac istifinin üzerine ağır, eşit olmayan yükler koymayın veya paletin sarkmasına izin vermeyin.
Depo ve üretim koşulları farklı olduğunda malzemeyi işlenmeden önce laminasyon odasında koşullandırın.
Her paketi çip modeli, anten tasarımı, düzen, kalınlık, parti ve inceleme durumuna göre tanımlayın.
İlk giren ilk çıkar envanterini kullanın ve uzun süreli depolama veya nakliyeye maruz kaldıktan sonra malzemeyi yeniden test edin.
HF RFID Prelam Levhalar için Korumalı Düz Ambalaj
Güvenilir prelam üretimi, kontrollü anten yerleştirme veya dağlama, çip ekleme, tabaka kaydı, plastik laminasyon, elektrik testi, boyutsal inceleme, temiz kullanım ve parti izlenebilirliği gerektirir. Onaylanan çip, anten çizimi ve RF test yöntemi, kontrollü bir değişiklik kabul edilmediği sürece tekrarlanan siparişler için sabit kalmalıdır.
RFID Inlay Projesi ve Teknik Ekip
Prelam Kakma Üretim Atölyesi
Anten ve Yerleştirme Proses Kontrolü
Elektriksel ve Boyutsal Muayene
Uygulama bazlı çip seçimi: Eski erişim, NFC, güvenli çoklu uygulama ve ISO 15693 projeleri protokol ve güvenlik ihtiyacına göre ayrılabilir.
Özel anten mühendisliği: Bobin geometrisi, iletken, çip kapasitansı, kart taslağı ve hedef okuyucu birlikte incelenebilir.
Esnek sayfa düzenleri: Standart çoklu kart düzenlemeleri ve müşteriye özel kart aralıkları mevcuttur.
Kart malzemesi entegrasyonu: PVC prelam, baskılı damarlar, kaplamalar, manyetik şeritler ve bitmiş kart yapılarıyla koordine edilebilir.
Yeterlilik desteği: Numuneler, laminasyon denemeleri, RF testleri, kalınlık kontrolleri ve bitmiş kart doğrulaması proje riskini azaltır.
Fabrikadan doğrudan B2B tedariği: Akıllı kart fabrikaları, yazıcılar, dönüştürücüler, sistem entegratörleri, ihraççılar, ithalatçılar ve distribütörler için uygundur.
Uygulama, okuyucu markası/modeli, protokol ve kurulu yazılım platformu.
Tam çip üreticisi ve parça numarası, bellek, UID ve güvenlik gereksinimleri.
Sayfa düzeni, toplam boyutlar, kart aralığı, kayıt işaretleri ve miktarı.
Kart boyutu, anten temizleme bölgesi, çip konumu ve delme çizimi.
Prelam malzemesi, rengi, nominal kalınlığı ve toleransı.
Anten teknolojisi, hedef rezonansı veya işlevsel okuma aralığı testi.
Son kart destesi, baskılı damarlar, kaplamalar, metalik baskı, şerit veya imza paneli.
Laminasyon presi, ısı, basınç, bekletme, soğutma ve plaka boyutları.
Elektrik testi, RF testi, boyutsal muayene ve kabul kriterleri.
Kodlama, anahtar enjeksiyonu, UID listesi, değişken veriler veya veritabanı mutabakatı.
Prototip miktarı, yıllık tahmin, tekrar sipariş planı ve değişiklik-kontrol gereksinimleri.
Paketleme, muayene belgeleri, varış limanı ve talep edilen teslim tarihi.
HF RFID Kakma Projenizi Tartışın
Plastik katmanların içinde 13.56MHz çip ve anten içeren, kart üreten bir çekirdek levhadır. Tamamlanmış temassız kartlar üretmek için baskılı çekirdekler ve kaplamalarla lamine edilmiştir.
Hayır. Prelam bir ara fonksiyonel katmandır. Bitmiş kartlar ek baskı, kaplama, laminasyon, soğutma, delme ve isteğe bağlı kişiselleştirme veya kodlama gerektirir.
Projelerde ISO/IEC 14443 Tip A, Tip B, ISO/IEC 15693 veya NFC Forum uyumlu çipler kullanılabilir. Kesin protokol seçilen IC ve okuyucu sistemine bağlıdır.
Hayır. Bunlar farklı protokollere, belleğe, komutlara, güvenliğe ve uygulamalara sahip farklı ürün aileleridir. Sipariş vermeden önce tam çipi ve okuyucuyu onaylayın.
Bu tür eski 1K uyumlu seçenekler tartışılabilir. Üretici, UID, bellek ve kimlik doğrulama uyumluluğunun doğrulanması gerektiğinden çip gereksinimini ve okuyucu örneğini tam olarak sağlayın.
Kurulu eski sistemler için geçerli olmaya devam etmektedir, ancak modern güvenli projeler, MIFARE DESFire veya MIFARE Plus gibi mevcut alternatifleri sistem mimarisine göre değerlendirmelidir.
NTAG 213, 215 veya 216 ve diğer NFC Forum uyumlu çipler yaygın seçeneklerdir. Gerekli NDEF belleği, telefon uyumluluğu ve güvenlik özellikleri arasından modeli seçin.
MIFARE DESFire gibi güvenli bir çoklu uygulama çipi uygun olabilir ancak okuyucu desteği, anahtar yönetimi, sertifikasyon, uygulama dosyaları ve yazılım onaylanmalıdır.
ISO/IEC 15693, okuyucunun, anten boyutunun ve hedef bağlantı mesafesinin ISO/IEC 14443'e dayalı yakınlık kartı sistemlerinden farklı olduğu çevre kartı uygulamaları için kullanılır.
Ortak seçenekler arasında 2×5, 3×7, 3×8, 4×8, 5×5 ve 4×10 yer almaktadır. Alıcının laminasyon ve delme çiziminden özel düzenler üretilebilir.
Mevcut ürün sayfasında seçilen HF yapıları için yaklaşık 0,45 ± 0,02 mm referans verilmektedir. Nihai kalınlık çip, anten, malzeme, kart destesi ve yerel çip bölgesi gereksinimlerine bağlıdır.
Evet. Tüm yığının hesaplanabilmesi için hedef bitmiş kart kalınlığını, kaplama ve baskılı çekirdek ölçümlerini, çip paketini ve laminasyon sürecini sağlayın.
Evet. Anten geometrisi çip kapasitansı, kart boyutu, okuyucu, hedef performans, çip konumu ve kesme açıklıkları etrafında geliştirilebilir.
Gömülü bakır tel ve kazınmış alüminyum seçenekleri tartışılabilir. En iyi yapı hacim, direnç, kalınlık, bağlanma, kart tasarımı ve RF hedefine bağlıdır.
Evrensel bir aralık yoktur. Çipe, antene, okuyucuya, kart yığınına, yönelime ve ortama bağlıdır. Bir test okuyucusunu ve minimum işlevsel mesafeyi tanımlayın.
RF testinden sonra kullanılabilir. Antenin yakınındaki büyük metalik folyo veya iletken mürekkep, temassız arayüzün ayarını bozabilir veya koruma altına alabilir.
Alternatif malzeme yapıları incelenebilir ancak büzülme, bağlanma, laminasyon sıcaklığı, RF ayarı ve bitmiş kartın dayanıklılığı ayrı ayrı doğrulanmalıdır.
Prelam normalde boş bir fonksiyonel çekirdek olarak sağlanır. Baskı genellikle ayrı çekirdek tabakalara uygulanır, ancak projeye özel yapılar tartışılabilir.
Her yapı için evrensel bir ortam yayınlanmamalıdır. Tam PVC, kaplama, mürekkep, çip ve anten yapısının etrafında sıcaklık, basınç, bekleme ve soğutma oluşturun.
Laminasyondan önce ve sonra uyumlu talaş ambalajı, kontrollü yerel kalınlık, temiz plakalar, dengeli basınç, onaylı bir ısı döngüsü ve elektrik testi kullanın.
Tam elektrik testi belirtilebilir. Satın alma anlaşması, her pozisyonda hangi komutların kontrol edildiğini ve hangi tahribatlı veya boyutsal testlerde numune almanın kullanıldığını tanımlamalıdır.
UID okuma, hafıza kodlama, NDEF yazma veya uygulama kişiselleştirme tartışılabilir. Güvenli anahtar hizmetleri ayrı bir kontrollü spesifikasyon gerektirir.
Hibrit tasarımlar ayrı ürünler olarak geliştirilebilmektedir. Özel anten düzenleri, kalınlık planlaması, okuyucu testleri ve fiyatlandırma gerektirirler.
Evet. Tercih edilen süreç, ön kaplamanın test edilmesi, tüm kart destesinin, delikli kartların lamine edilmesi ve RF, mekanik ve kişiselleştirme performansının doğrulanmasıdır.
Minimum Sipariş Adedi çip kullanılabilirliğine, özel anten donanımına, yerleşim planına, malzemeye, kalınlığa, test programına, kodlamaya ve onaylanmış bir standart tasarımın kullanılıp kullanılamayacağına bağlıdır.
Tam çip, okuyucu, protokol, düzen, sayfa boyutu, kart çizimi, kalınlık, anten hedefi, son kart yığını, testler, miktar, paketleme ve varış yerini sağlayın.
