ڪسٽم 13.56MHz HF RFID PVC پري ليم انلي شيٽ
والس 13.56MHz HF RFID PVC prelam inlay sheets انجنيئر ٿيل آهن فنڪشنل ڪور لاءِ ڪنٽڪٽ بيس سمارٽ ڪارڊ، شناختي ڪارڊ، رسائي ڪارڊ، هوٽل ڪي ڪارڊ، رڪنيت ڪارڊ، ٽرانسپورٽ ڪارڊ ۽ NFC - فعال ڪارڊ پروگرام. هر شيٽ هڪ ڪنٽرول ٿيل PVC ڍانچي جي اندر هڪ چونڊيل HF چپ ۽ اينٽينا کي ضم ڪري ٿي، آخري ڪارڊ جي جسم جي لامينيشن، ڇپائي، ڇنڊڇاڻ ۽ ذاتي ڪرڻ لاءِ تيار آهي.
B2B منصوبا چپ ماڊل، پروٽوڪول، ميموري، اينٽينا جاميٽري، شيٽ جي سائيز، ڪارڊ ترتيب، جڙيل ٿلهي، چپ پوزيشن، مواد، فائنل ڪارڊ تعمير ۽ پيڪنگنگ طرفان ترتيب ڏئي سگھجن ٿيون. معياري ترتيب جي حوالن ۾ شامل آهن 2 × 5، 3 × 7، 3 × 8، 4 × 8، 5 × 5 ۽ 4 × 10، ڪسٽم ملٽي ڪارڊ ترتيبن سان گڏ مخصوص ليمينيشن پليٽس ۽ پنچنگ سامان لاءِ دستياب آهن.
مختلف HF چپس 13.56MHz فريڪوئنسي شيئر ڪري سگھن ٿيون جڏهن ته مختلف ڪمانڊ سيٽ ۽ ايئر انٽرفيس استعمال ڪندي. MIFARE Classic، MIFARE Ultralight، NTAG ۽ MIFARE DESFire خاندان استعمال ڪن ٿا ISO /IEC 14443 Type A ٽيڪنالاجيون، جڏهن ته ICODE سان لاڳاپيل آهي ISO /IEC 15693. خريد ڪندڙن کي صحيح حصو نمبر، ريڊر سپورٽ، ايپليڪيشن آرڊر ۽ سيڪيورٽي سافٽ ويئر جي مقدار جي ضرورت کان پهريان تصديق ڪرڻ گهرجي.
| پيداوار جو قسم | 13.56MHz HF RFID پلاسٽڪ ڪارڊ ٺاھڻ لاءِ رابطا کان سواءِ اڳي ٿيل انلي شيٽ |
| تعدد | 13.56MHz HF ; پروٽوڪول ۽ ايئر انٽرفيس منتخب ٿيل چپ تي ڀاڙي ٿو |
| معياري ترتيب | 2 × 5، 3 × 7، 3 × 8، 4 × 8، 5 × 5، 4 × 10 ۽ ڪسٽم ترتيب |
| Nominal پريلام ٿولهه (چونڊيل اڏاوتون) | تقريبن 0.45 ± 0.02mm چونڊيل HF ساختن لاءِ؛ چپ، اينٽينا، مواد ۽ فائنل ڪارڊ اسٽيڪ ذريعي تصديق ڪريو |
| بنيادي مواد | اڇو يا شفاف PVC ; PETG ۽ پولي ڪاربونيٽ-مطابقت وارا منصوبا الڳ الڳ پروسيس جي تصديق جي تابع آهن |
| اينٽينا جا اختيار | ايمبيڊڊ ڪاپر وائر، ايچ ٿيل ايلومينيم ۽ پروجيڪٽ جي مخصوص اينٽينا تعميرات |
| B2B خدمتون | چپ سورسنگ، اينٽينا ڊيزائن، آر ايف ٽيوننگ، لي آئوٽ انجنيئرنگ، نمونا، ليمينيشن ٽرائل، برقي جاچ، QC رپورٽون ۽ برآمد جي فراهمي |
درخواست HF RFID انلي نموني ۽ اقتباس
هڪ پريم انلي هڪ وچولي ڪارڊ ٺاهڻ واري شيٽ آهي جنهن ۾ RFID چپ، چپ کان اينٽينا ڪنيڪشن ۽ ٽيون ٿيل اينٽينا جي جوڙجڪ پلاسٽڪ جي پرتن جي اندر هوندي آهي. اهو عام طور تي ختم ٿيل پرنٽنگ ڪارڊ ناهي. ڪارڊ ٺاهيندڙ اڳيلام کي پرنٽ ٿيل ڪور شيٽس ۽ شفاف اوورلي فلم سان گڏ ڪن ٿا، پوءِ مڪمل ٿيل ڪارڊن کي ليمينيٽ، ٿڌو، پنچ ۽ ذاتي بڻايو.
اينٽينا ريڊر فيلڊ مان توانائي حاصل ڪري ٿي ۽ ريڊر ۽ ايمبيڊڊ چپ جي وچ ۾ ڊيٽا منتقل ڪري ٿي. آر ايف جي ڪارڪردگي تي منحصر آهي اينٽينا جاميٽري، ڪنڊڪٽر جي مزاحمت، چپ جي گنجائش، گونج، ڪارڊ مواد، ويجهي ڌاتو، فائنل ڪارڊ جي ٿولهه ۽ پڙهندڙ فيلڊ جي طاقت.
پرنٽ ٿيل PVC بنيادي شيٽ، شفاف اوورلي فلم s، چپڪندڙ، مقناطيسي پٽي، دستخط پينل ۽ حفاظتي ختم، پريم جي چوڌاري ٿلهي وڌائي ٿي. ھدف ختم ٿيل ڪارڊ جي ٿلهي کي لازمي طور تي مڪمل اسٽيڪ مان منصوبابندي ڪرڻ گھرجي بلڪه پريم گيج مان.
چپ خاندان کي تبديل ڪرڻ، اينٽينا جي سائيز، موصل، ڪارڊ مواد يا ڪارڊ ماحول کي تبديل ڪري سگھن ٿا گونج کي تبديل ڪري ۽ پڙھڻ جي ڪارڪردگي کي تبديل ڪري سگھي ٿو. ھڪڙي چپ لاءِ منظور ٿيل ڊيزائن کي خود بخود ٻي چپ لاءِ آر ايف جي ماپ کان سواءِ ٻيهر استعمال نه ڪيو وڃي.

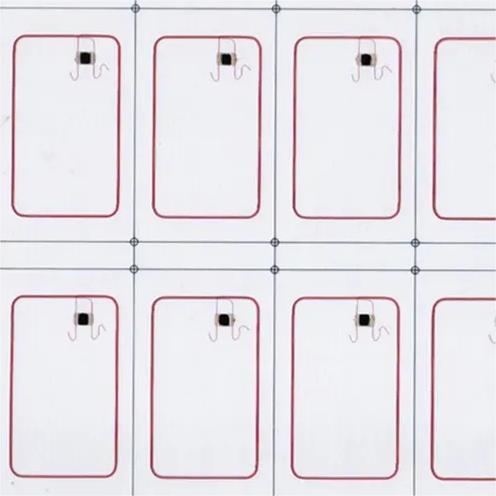

ايمبيڊڊ HF چپ ۽ اينٽينا جي جوڙجڪ

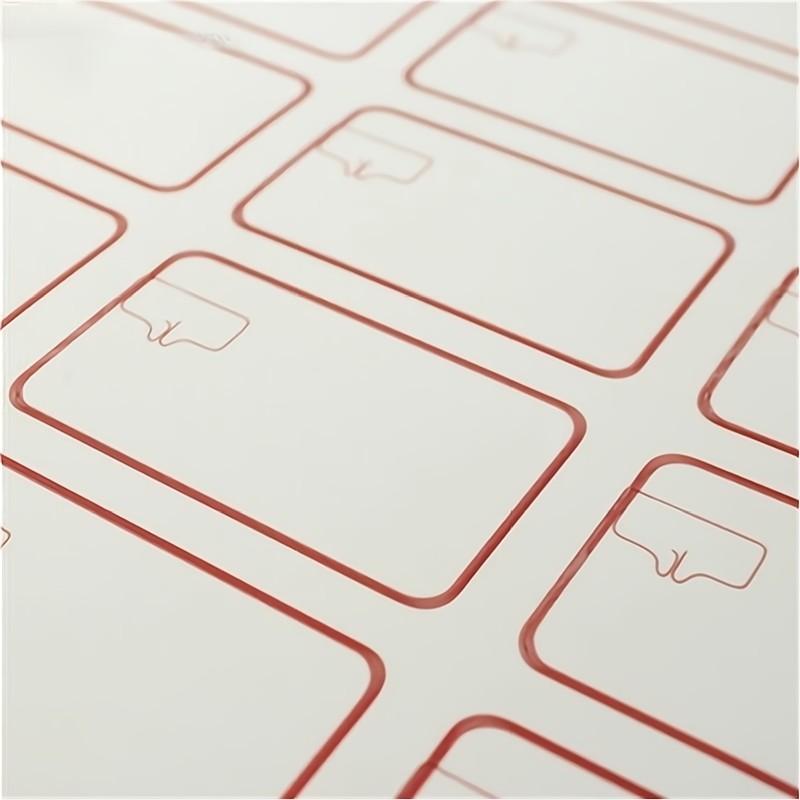

لامينيشن لاءِ ملٽي ڪارڊ شيٽ جي ترتيب
هڪ اڳواٽ ٿيل RFID inlay پلاسٽڪ جي تہن جي اندر هڪ تيار ڪرڻ لاءِ ليمينيٽ چپ ۽ اينٽينا ڪور آهي. اهو هڪ سڪل انلي کان مختلف آهي، جيڪو نسبتاً پتلي چپ ۽ اينٽينا اسمبلي آهي، ۽ هڪ مڪمل سمارٽ ڪارڊ کان جيڪو اڳ ۾ ئي ليمينيٽ ڪيو ويو آهي، ڪٽيو ويو آهي ۽ استعمال لاءِ تيار ڪيو ويو آهي. توهان جي پنهنجي پيداوار جي صلاحيتن مان خريداري فارميٽ چونڊيو.
| پراڊڪٽ فارميٽ | ڇا خريد ڪندڙ وصول ڪري ٿو | عام پيداوار وارو مرحلو | ڇا جي تصديق ڪجي |
|---|---|---|---|
| خشڪ RFID انلي | مڪمل پلاسٽڪ ڪارڊ ڪور کان سواءِ ڪيريئر تي اينٽينا سان ڳنڍيل هڪ چپ | سرايت ڪرڻ، مٿان چڙهڻ يا ٻي اسيمبليءَ ۾ تبديل ڪرڻ | ڪيريئر، Adhesive، antenna، چپ ۽ هٿ ڪرڻ جي عمل |
| HF RFID PVC پريلام | هڪ اڳي ٿيل PVC شيٽ شامل ٿيل 13.56MHz چپ ۽ اينٽينا سان مخصوص ڪارڊ پوزيشن تي | پرنٽ ٿيل ڪور ۽ اوورلي فلم سان اسٽيڪ، ليمينيٽ ۽ پنچ | چپ، پروٽوڪول، ترتيب، آر ايف جي جواب ۽ مقامي ٿلهي |
| ختم RFID سمارٽ ڪارڊ | ڪٽ ڪارڊ جسم کي گهربل رابطي واري فنڪشن ۽ سطح ختم ڪرڻ سان | ذاتي ڪرڻ، انڪوڊنگ، ايپليڪيشن ٽيسٽ ۽ جاري ڪرڻ | ختم ٿيل ڪارڊ طول و عرض، پڙهندڙ مطابقت ۽ انڪوڊنگ رياست |
جيڪڏهن توهان جو ڪارخانو پنهنجو ڪارڊ ليمينيٽر ۽ پنچنگ لائين هلائي ٿو، پريم شيٽ حجم جي پيداوار لاءِ آسان ٿي سگهن ٿيون. جيڪڏھن توھان کي ضرورت آھي تيار-ڪرڻ لاءِ-مسئلو رسائي ڪارڊ بجاءِ پروڊڪشن وچولي جي، بجاءِ ختم ٿيل ڪارڊ سپلائي بيان ڪريو.
چپ کي پڙهندڙ پروٽوڪول، ياداشت جي گهرج، سيڪيورٽي سطح، ٽرانزيڪشن جي رفتار، لائف سائيڪل، سرٽيفڪيشن ۽ سافٽ ويئر ايڪو سسٽم مان چونڊيو وڃي. برانڊ جا نالا جيئن ته MIFARE، NTAG ۽ ICODE پراڊڪٽ فيملي آهن بلڪه مٽائي عام اصطلاحن جي.
| چپ خانداني / آپشن | پروٽوڪول پوزيشننگ | عام پروجيڪٽ فٽ | اهم B2B نوٽ |
|---|---|---|---|
| Fudan F08 / مخصوص ورثي 1K-مطابقت رکندڙ IC | عام طور تي درخواست ڪئي وئي لاءِ ISO /IEC 14443 ٽائپ اي مطابقت رکندڙ سسٽم؛ صحيح حصو نمبر جي تصديق ٿيڻ گهرجي | ورثي جي رسائي، رڪنيت ۽ نصب ٿيل پڙهندڙ متبادل منصوبا | ٺاهيندڙ، ياداشت، UID، تصديق، پڙهندڙ مطابقت ۽ قانوني برانڊ وضاحت جي تصديق ڪريو |
| MIFARE ڪلاسڪ EV1 1K / 4K | ISO /IEC 14443-3 قسم A، 106kbit/s | موجوده ٽرانسپورٽ، ٽڪيٽنگ، رسائي ۽ گیمنگ انفراسٽرڪچر | ورثي پيداوار خاندان؛ صرف استعمال ڪريو جتي نصب ٿيل سسٽم ان جي ضرورت آهي ۽ نئين ڊيزائن لاء جديد محفوظ متبادل جو جائزو وٺو |
| MIFARE الٽرا لائيٽ EV1 | ISO /IEC 14443 ٽائپ اي ماحول | محدود-استعمال ٽڪيٽون، واقعا، وفاداري ۽ سادي رابطي واري پروگرام | ميموري، پاسورڊ ۽ اصليت جي خاصيتن کي ايپليڪيشن خطري جي ماڊل سان ملائي |
| NTAG 213/215/216 | NFC فورم جو قسم 2 ٽيگ ۽ ISO /IEC 14443 ٽائپ اي | NFC ڪاروباري ڪارڊ، تصديق جون لنڪس، موبائل مصروفيت ۽ ڳنڍيل مصنوعات | استعمال ڪندڙ ياداشت ماڊل جي لحاظ کان مختلف آهي؛ NDEF سائيز، پاسورڊ ۽ اصليت جي گهرج جي تصديق ڪريو |
| MIFARE DESFire EV3 | ISO /IEC 14443 ٽائپ A حصا 1-4 اعليٰ پرت محفوظ ايپليڪيشنن سان | محفوظ رسائي، ٽرانسپورٽ، ڪيمپس، سڃاڻپ، وفاداري ۽ گهڻن ايپليڪيشن ڪارڊ | اهم انتظام، ايپليڪيشن ذاتي ڪرڻ ۽ پڙهندڙ / سافٽ ويئر انضمام جي ضرورت آهي |
| ICODE SLIX2 / ISO 15693 خانداني | ISO /IEC 15693، NFC فورم جو قسم 5 پوزيشن | ويڪينٽي-ڪارڊ، لائبريري، اثاثو، سڃاڻپ ۽ ڊگھي-جوڙڻ واري مفاصلي جا منصوبا | ISO /IEC 14443 ٽائپ اي پڙهندڙن سان مٽائڻ لائق نه آهي؛ ريڊر پروٽوڪول ۽ اينٽينا سائيز جي تصديق ڪريو |
13.56MHz تي ڪيترائي رابطي واري معيار ڪم ڪن ٿا. پڙهندڙ شايد سپورٽ ڪري سگھي ٿو ISO /IEC 14443 ٽائپ اي، ٽائپ بي، ISO /IEC 15693، NFC فورم ٽيگ جي قسمن يا هڪ ملڪيت واري ايپليڪيشن پرت. تعدد اڪيلو مطابقت کي منظور ڪرڻ لاء ڪافي ناهي.
بئنڪنگ، ادائگي، حڪومتي سڃاڻپ ۽ ضابطي واري ٽرانزٽ منصوبن لاءِ ٿي سگھي ٿي تصديق ٿيل چپس، محفوظ ڪيئي انجيڪشن، آڊٽ ٿيل پيداوار، اسڪيم جي منظوري ۽ ايپليڪيشن ٽيسٽ. هڪ عام HF انلي کي گهربل قابليت کان سواءِ ادائيگي لاءِ تيار طور مارڪيٽ نه ڪيو وڃي.
چپ چونڊ نوٽ: MIFARE، MIFARE DESFire، NTAG ۽ ICODE آھن ٽريڊمارڪس يا پراڊڪٽ فيمليز NXP سان لاڳاپيل آھن. آرڊر لاءِ صحيح برانڊ ٿيل IC ۽ ماخذ چونڊيو؛ فنڪشنل متبادل کي الڳ پڙهندڙ، ايپليڪيشن ۽ سيڪيورٽي جي منظوري کان سواءِ برابر نه سمجهيو.
| پيرا ميٽر | دستياب هدايت | پيداوار ڪنٽرول |
|---|---|---|
| 2 × 5 لي آئوٽ | A4-قسم پروٽوٽائپ ۽ ننڍو-حجم ڪارڊ جي پيداوار | درست شيٽ جي طول و عرض، ڪارڊ پچ ۽ رجسٽريشن جي نشانين جي تصديق ڪريو |
| 3 × 7 / 3 × 8 | عام صنعتي سمارٽ ڪارڊ شيٽ ترتيب | ملائي لامينيشن پليٽس، ڇنڊڻ وارو اوزار، ڇپيل ڪور ۽ ڪوليشن جي هدايت |
| 4 × 8 / 4 × 10 / 5 × 5 | اعلي-آئوٽ layouts ۽ ڪسٽمر-مخصوص سامان | ڀرسان اينٽينن ۽ شيٽ جي خرابي جي وچ ۾ آر ايف جي رابطي کي ڪنٽرول ڪريو |
| حسب ضرورت ترتيب | ڪسٽم ڪارڊ جا طول و عرض، اهم فوبس، ميني ڪارڊ يا خاص ڇڪڻ واري شڪل | مهيا ڪريو CAD ڊرائنگ، تيار ٿيل پراڊڪٽ جو خاڪو، چپ پوزيشن، اينٽينا زون ۽ ڪٽڻ جي منظوري |
| پريلام ٿلهي | لڳ ڀڳ. 0.45 ± 0.02 mm ڪجهه خاص HF پريم جي جوڙجڪ لاءِ؛ ٻيون تعميرات چپ ۽ اينٽينا انجنيئرنگ جي تابع آهن | تصديق ڪريو اوسط، پوائنٽ ويريشن، چپ-بمپ زون ۽ فائنل ڪارڊ اسٽيڪ حساب |
| مواد | اڇو PVC ، شفاف PVC ۽ پروجيڪٽ لاءِ مخصوص PETG يا PC -مطابقت وارو ڍانچو | ڇڪڻ، بانڊنگ، گرمي، آر ايف ٽيوننگ ۽ ختم ٿيل ڪارڊ جي استحڪام جي تصديق ڪريو |
هڪ عام CR80/ID-1 ڪارڊ عام طور تي 0.76mm جي ويجهو ٺهيل آهي، پر صحيح رواداري ڪارڊ ۽ سامان جي وضاحت تي منحصر آهي. پرنٽ ٿيل ڪور، اڳيان ۽ پوئتي اوورلي فلم s، چپڪندڙ ۽ مقامي چپ جي ٿلهي کي حساب ۾ شامل ڪيو وڃي.
شيٽ شايد سراسري گيج رواداري جي اندر هجي جڏهن ته چپ زون مقامي طور تي ٿلهو هوندو آهي. گفا جي ڊيزائن، کشننگ، پريس پريشر ۽ پرت جي چونڊ کي ڏسڻ ۾ ايندڙ بمپس، ڪمزور بانڊنگ ۽ چپ جي نقصان کي روڪڻ گهرجي.
| اينٽينا فيڪٽر | اثر ڪارڊ تي | گهربل تصديق |
|---|---|---|
| ڪوئل جاميٽري | ڪنٽرول انڊڪٽانس، ڪپلنگ ايريا ۽ دستياب ڪٽڻ جي منظوري | ميچ چپ جي گنجائش، ڪارڊ جي ماپ، پڙهندڙ ۽ ٽارگيٽ ماحول |
| ڪاپر وائر Antenna | ايمبيڊڊ ڪوئل ڊيزائن ۽ لچڪدار جاميٽري کي سپورٽ ڪري ٿو | وائر قطر، ايمبيڊنگ جي کوٽائي، ڪراس اوور، بانڊ جوائنٽ ۽ تسلسل |
| Etched المونيم antenna | اعلي مقدار جي نموني واري اينٽينا جي پيداوار کي سپورٽ ڪري ٿو | ٽريس ويڪر، مزاحمت، سنکنرن جي حفاظت، چپ منسلڪ ۽ لامينيشن رويي |
| چپ جي گنجائش | اينٽينا / چپ سرڪٽ جي گونج کي تبديل ڪري ٿو | ريٽيو جڏهن چپ خاندان يا پيڪيج کي تبديل ڪريو |
| ڪارڊ اسٽيڪ | پلاسٽڪ، مس، ورق، ميٽيلائيز گرافڪس ۽ اوورلي فلم s ملائڻ کي تبديل ڪري سگھن ٿا ۽ اينٽينا کي ختم ڪري سگھن ٿا | مڪمل ٿيل ڪارڊ کي جانچيو، نه رڳو ننگي پريم |
| ماحول استعمال ڪريو | ڌاتو جي سطح، فون، والٽ، ويجھي ڪارڊ ۽ مائع ڪارڪردگي کي متاثر ڪري سگھن ٿا | مطلوب پڙهندڙ، چڙهڻ واري حالت ۽ صارف جي سنڀال جو جائزو وٺو |
پڙهڻ جو فاصلو چپ، اينٽينا ايريا، معيار جو عنصر، پڙهندڙ طاقت، پڙهندڙ اينٽينا، پروٽوڪول، ڪارڊ جي واقفيت، فائنل ڪارڊ اسٽيڪ ۽ ماحول تي منحصر آهي. اقتباس کي هڪ آفاقي نمبر استعمال ڪرڻ بجاءِ ٽيسٽ ريڊر ۽ پاس/ناڪام فاصلو بيان ڪرڻ گهرجي.
ملٽي ڪارڊ شيٽ تي اينٽينن کي ڪٽڻ واري لائنن، رجسٽريشن سوراخ ۽ پاڙيسري پوزيشن کان ڪافي فاصلي جي ضرورت هوندي آهي. شيٽ-سطح جي آر ايف ٽيسٽ کي انٽينا جي وچ ۾ ملائڻ جو حساب رکڻ گهرجي ان کان اڳ جو ڪارڊ ڇنڊجي وڃن.
| پرت | فنڪشن | ڪي ڪنٽرول |
|---|---|---|
| سامهون اوورلي فلم | پرنٽ ٿيل گرافڪس کي تحفظ ڏيندو آهي ۽ چمڪ، ميٽ، فراسٽ ٿيل يا سيڪيورٽي ختم مهيا ڪندو آهي | ٿلهي، بانڊ، ڇڪڻ ۽ ذاتي ڪرڻ جي مطابقت |
| فرنٽ پرنٽ ٿيل ڪور | مقرر ٿيل گرافڪس، ٽيڪسٽ، لوگو ۽ سيڪيورٽي پرنٽنگ ڪري ٿو | پرنٽ رجسٽريشن، انڪ علاج، ڇڪڻ ۽ آر ايف-محفوظ دھاتي اثرات |
| HF پري ليم انلي | چپ، اينٽينا، برقي جوڑوں ۽ سپورٽ پلاسٽڪ پرت تي مشتمل آهي | آر ايف ٽيوننگ، چپ پوزيشن، ٿولهه، ترتيب، بانڊ ۽ برقي پيداوار |
| پوئتي پرنٽ ٿيل ڪور | سامهون واري پرت کي بيلنس ڪري ٿو ۽ ريورس پاسي واري آرٽ ورڪ کي کڻندو آهي | گيج بيلنس، مقناطيسي-پٽي پوزيشن ۽ پرنٽ ڪوريج |
| پوئتي اوورلي فلم | آرٽ ورڪ کي محفوظ ڪري ٿو ۽ پٽي، دستخط پينل يا سيڪيورٽي خاصيت شامل ڪري سگھي ٿو | بانڊنگ، لوڻ، انڪوڊنگ ۽ آخري مٿاڇري |
اينٽينا جي ويجھو وڏا ڌاتو وارا ورق، ڪنڊڪٽي انڪس يا ڌاتو جا پرت ملائڻ يا شفٽ ٽيوننگ کي گھٽائي سگھن ٿا. آر ايف ٽيسٽ ۾ حتمي آرائشي مواد شامل ڪريو ۽ صاف زون برقرار رکو جتي ضرورت هجي.
فرنٽ ۽ پوئين پرت گيجز، مادي هدايت ۽ پرنٽ ڪوريج کي متوازن هجڻ گهرجي جتي ممڪن هجي. غير متناسب اسٽيڪ گرم ڪرڻ ۽ کولڻ کانپوءِ ڪارڊ ڪرل پيدا ڪري سگھن ٿا.
منظور ٿيل اسٽيڪ جي تصديق ڪريو: رڪارڊ هر اوورلي فلم ، پرنٽ ٿيل ڪور، انلي، چپڪندڙ، پٽي ۽ سيڪيورٽي پرت.
سڀني چادرن جي حالت: پيداوار واري ماحول ۾ مواد کي مستحڪم ڪريو ۽ انهن کي صاف، لوڻ ۽ سڪل رکو.
واقفيت جي تصديق ڪريو: شيٽ جي هدايت، ڪارڊ پچ، چپ پوزيشن، اينٽينا پوزيشن، آرٽ ورڪ ۽ ڇڪڻ جا نشان.
ليمينيشن چڪر کي ترقي ڪريو: گرمي، دٻاء، رهائش، پليٽ ختم، ڇڏڻ واري شيٽ ۽ صحيح مواد جي اسٽيڪ لاء کولنگ قائم ڪريو.
چپ زون کي محفوظ ڪريو: مقامي دٻاءُ کي ڪنٽرول ڪريو ۽ سخت ذرات کان پاسو ڪريو، پليٽ جي خرابين يا IC جي چوڌاري اضافي مواد جي وهڪري کان.
ڪنٽرول ٿيل دٻاءُ هيٺ ٿڌو: کولنگ لوڻ، پرت جي آسنجن، چپ جي دٻاء ۽ طول و عرض جي استحڪام تي اثر انداز ڪري ٿو.
ڇنڊڇاڻ کان اڳ ٽيسٽ: چيڪ ڪريو شيٽ-سطح برقي فنڪشن، ظاهر، ٿلهي، بانڊنگ ۽ رجسٽريشن.
ٽيسٽ ختم ٿيل ڪارڊ: پنچ، ذاتي ۽ تصديق ڪريو آر ايف جي ڪارڪردگي، طول و عرض، موڙيندڙ ۽ ايپليڪيشن مطابقت.
| لامينيشن جو خطرو | ممڪن سبب | اصلاحي هدايت |
|---|---|---|
| چپ جي ناڪامي | گھڻي گرمي، مقامي دٻاء، electrostatic نقصان يا ڪمزور چپ ڪنيڪشن | نظرثاني ڪريو چپ پيڪيج جون حدون، پروسيس پريشر، ESD ڪنٽرول ۽ ڪنيڪشن جي معيار |
| اوپن اينٽيننا سرڪٽ | ٽٽل ڪنڊيڪٽر، ناقص گڏيل، ڪٽڻ جو نقصان يا گهڻو ڊگهو | تسلسل جو معائنو ڪريو، موصل جو رستو، ڇنڊڇاڻ صاف ڪرڻ ۽ مشيني دٻاءُ |
| ڪمزور پڙهڻ واري حد | Detuning، conductor نقصان، پڙهندڙ بي ترتيب، metalized artwork يا ڪارڊ-اسٽيڪ تبديلي | مڪمل ٿيل ڪارڊ ۽ ٽارگيٽ ريڊر استعمال ڪندي گونج ۽ ريٽون کي ماپ ڪريو |
| ڏسڻ ۾ ايندڙ چپ بمپ | ڪافي معاوضو، اضافي ماڊل ٿلهي يا اڻ برابري دٻاء | مقامي گفا، پرت گيجز، کشن ۽ دٻاء جي حالتن کي بهتر ڪريو |
| Delamination | آلودگي، غير مطابقت وارو مواد، گهٽ گرمي يا خراب ٿڌي | نظرثاني ڪريو مواد جي مطابقت، صفائي، چڪر ۽ پيلي ڪارڪردگي |
| شيٽ يا ڪارڊ Warpage | غير متوازن اسٽيڪ، گهڻي گرمي، اڻ برابري دٻاءُ يا تيز بي قابو کولنگ | سطحن کي بيلنس ڪريو ۽ حرارتي، پليٽ فليٽ ۽ کولنگ کي بهتر ڪريو |
| انسپيڪشن آئٽم | تجويز ڪيل B2B ڪنٽرول |
|---|---|
| چپ جي سڃاڻپ | ٺاهيندڙ جي تصديق ڪريو، صحيح حصو نمبر، ميموري، يو آئي ڊي آپشن، پروٽوڪول ۽ لاٽ ٽريسبلٽي |
| برقي فنڪشن | چيڪ UID پڙهو، ميموري يا مقرر ڪيل ڪمانڊ سيٽ هر ڪارڊ پوزيشن تي چڪاس جي منصوبي مطابق |
| Antenna تسلسل | کليل سرڪٽس، شارٽس، ڪمزور جوڑوں، موصل جي خرابين ۽ خراب ٿيل ڪراس اوور کي ڳوليو |
| گونج / آر ايف ڪارڪردگي | طئي ٿيل ٽيسٽ سامان ۽ فڪسچر استعمال ڪندي اتفاق ٿيل آر ايف پيٽرولر يا فنڪشنل پڙهڻ جي فاصلي کي ماپ ڪريو |
| چپ ۽ اينٽينا پوزيشن | چيڪ ڪريو پوزيشن جي خلاف CAD، ڪارڊ آئوٽ لائن، پنچ ڪليئرنس ۽ پاڙيسري اينٽينن |
| شيٽ جي ماپ | ڊگھائي، ويڪر، چورس، ڪارڊ پچ، رجسٽريشن سوراخ ۽ کنڊ جي معيار |
| ٿلهي ۽ لوڻ | اوسط ٿلهي، مقامي چپ-زون ٿلهي، ڪرل، ڪمان ۽ پوائنٽ کان پوائنٽ جي تبديلي |
| بصري معائنو | آلودگي، بلبل، جھرڻ، ڪارا داغ، ڪنڊڪٽر جي نمائش، خرابي ۽ پرت جي خرابين |
| ختم ٿيل ڪارڊ ٽيسٽ | آر ايف فنڪشن، طول و عرض، ٿولهه، موڙيندڙ، تورشن، گرمي، نمي، پيل ۽ پڙهندڙ مطابقت |
| پيچيدگي | چپ لاٽ، اينٽينا لاٽ، PVC لاٽ، پيداوار جي تاريخ، ترتيب، ٽيسٽ پروگرام، شيٽ نمبر ۽ پيڪنگ رڪارڊ |
مڪمل معائنو شايد هر پوزيشن تي برقي پڙهڻ جي جاچ جو حوالو ڏئي سگهي ٿو، جڏهن ته طول و عرض، پيلي ۽ تباهي جا امتحان عام طور تي نموني ڪيا ويا آهن. خريداري جي وضاحت کي وضاحت ڪرڻ گهرجي ٽيسٽ شيون، ٺهڪندڙ، قبوليت جي معيار، نموني پلان ۽ رپورٽ.
هڪ پريم برقي ٽيسٽ پاس ڪري سگهي ٿو ۽ اڃا به وڌيڪ گرمي، دٻاء، ڇڪڻ يا ذاتي ڪرڻ کان پوء ناڪام ٿي سگهي ٿو. B2B قابليت ۾ شامل ٿيڻ گهرجي ٻنهي اچڻ واري-انلي ۽ ختم-ڪارڊ ڪارڪردگي.
ناڪامي ظاهر ٿي سگھي ٿي ايندڙ معائني تي، شيٽ جي لامڻ کان پوء، ڪارڊ جي ڇنڊڇاڻ دوران يا صرف جڏهن هڪ گراهڪ مڪمل ڪارڊ استعمال ڪري ٿو. هر اسٽيج کي الڳ الڳ جانچڻ ۾ مدد ملندي ته ڇا بنيادي سبب IC، اينٽينا، مادي اسٽيڪ، پريس سائيڪل يا ريڊر سسٽم آهي.
| پيداوار جي علامت | امڪاني سبب | تجويز ڪيل اڳيون چيڪ |
|---|---|---|
| چپ ڳولي نه ٿو سگهجي | غلط ريڊر پروٽوڪول، خراب ٿيل چپ، کليل اينٽينا يا ڪمزور برقي ڪنيڪشن | درست چپ حصو نمبر، سپورٽ ريڊر ڪمانڊ، UID جواب ۽ اينٽينا تسلسل جي تصديق ڪريو |
| ليمينيشن کان پوءِ فاصلي جا قطرا پڙهو | اينٽينا ڊيٽوننگ، تبديل ٿيل گنجائش، ڪارڊ اسٽيڪ، دھاتي سجاڳي يا چپ کي نقصان | ليمينيشن کان اڳ/بعد ۾ آر ايف جي جواب کي ماپيو ۽ مڪمل ٿيل ڪارڊ کي ان جي مطلوب پڙهندڙ سان جانچيو |
| هڪ شيٽ تي ڪجهه پوزيشن ناڪام | نامناسب اينٽينا جي جڳهه، چپ منسلڪ، مقامي دٻاء يا شيٽ کي سنڀالڻ جو نقصان | نقشي جي ناڪامي ڪارڊ جي پوزيشن جي خلاف ۽ نظرثاني ڪريو اينٽينا ڪليئرنس ۽ پريس ورهائڻ |
| چُپ جو ٽڪنڊو ظاهر ٿئي ٿو | مقامي جڙي جي ٿلهي موجود جاءِ، غير متوازن مواد يا گھڻي دٻاءُ کان وڌي ٿي | ماڊل تي ٿلهي کي ماپ ڪريو، گفا جي ڊيزائن جو جائزو وٺو ۽ اسٽيڪ ڪراس سيڪشن جو معائنو ڪريو |
| RFID ڇڪڻ کان پوءِ ڪم ڪرڻ بند ڪري ٿو | اينٽينا ڪٽڻ واري لڪير جي تمام ويجھو آهي يا ڪارڊ جي حرڪت ڊيزائن کي تبديل ڪري ٿي | اينٽينا CAD جو مقابلو ڪريو، پننگنگ مرڻ واري پوزيشن، رجسٽريشن ۽ ختم ٿيل ڪارڊ برقي پيداوار |
| ڪارڊ curls يا تہه الڳ | اڻ برابر اسٽيڪ، غير مطابقت رکندڙ PVC / اوورلي فلم ، ناکافي کولنگ يا آلودگي | ليمينيشن جو طريقو چيڪ ڪريو، ڇڪڻ جي طاقت، چادر جي واقفيت، مواد جي صفائي ۽ ٿڌي حالتون |
| فون NFC ڪم ڪري ٿو پر رسائي پڙهندڙ ناڪام | 13.56MHz فريڪوئنسي جي حصيداري جي باوجود ريڊر پروٽوڪول يا ايپليڪيشن بي ميل | تصديق ڪريو ISO انٽرفيس، سپورٽ ڪيل حڪم، ڊيٽا جي ترتيب ۽ تصديق جي فن تعمير |
| ايپليڪيشن | چپ / پروٽوڪول هدايت | نازڪ تصديق |
|---|---|---|
| ملازم ۽ رسائي ڪارڊ | نصب ٿيل رسائي سسٽم جي مطابق ليگسي قسم A، MIFARE Plus يا DESFire | پڙهندڙ مطابقت، اهم انتظام، داخلا ۽ روزاني موڙيندڙ |
| ھوٽل ڪي ڪارڊ | هوٽل-لاک پليٽ فارم طرفان گهربل چپ | لاڪ انڪوڊر، گيسٽ مينيجمينٽ سسٽم، ڪارڊ جي ٿولهه ۽ نمي جي نمائش |
| ٽرانسپورٽ ۽ ڪيمپس ڪارڊ | محفوظ ملٽي ايپليڪيشن چپ جهڙوڪ DESFire جتي سسٽم فن تعمير جي ضرورت آهي | ٽرانزيڪشن جي رفتار، سيڪيورٽي، ريڊر اسٽيٽ، ذاتي ڪرڻ ۽ زندگي جي چڪر |
| رڪنيت ۽ وفاداري ڪارڊ | ٽائپ ڪريو A ميموري چپ، NTAG يا محفوظ ايپليڪيشن چپ پروگرام جي ڊيزائن مطابق | پڙهندڙ يا فون مطابقت، ڊيٽابيس، رازداري ۽ ٻيهر استعمال |
| NFC ڪاروباري ۽ مارڪيٽنگ ڪارڊ | NTAG يا ٻيون NFC فورم سان مطابقت رکندڙ چپ | NDEF جي صلاحيت، فون مطابقت، URL سيڪيورٽي ۽ اسڪين پوزيشن |
| لائبريري، اثاثو ۽ وينسيٽي ڪارڊ | ISO /IEC 15693 / ICODE-قسم جو حل | ريڊر پروٽوڪول، اينٽينا سائيز، ٽارگيٽ رينج، مخالف ٽڪر ۽ EAS گهرجن |
| محفوظ سڃاڻپ ۽ ادائيگي جا منصوبا | تصديق ٿيل محفوظ چپ ۽ منظور ٿيل ايپليڪيشن فن تعمير | سرٽيفڪيشن، ڪيئي انجيڪشن، آڊٽ ٿيل سپلائي چين ۽ اسڪيم جي مخصوص منظوري |
HF RFID انلي ايپليڪيشنون سمارٽ ڪارڊ پروگرامن لاءِ
| ڊيٽا / سيڪيورٽي شيون | B2B گهربل |
|---|---|
| UID | تصديق ڪريو UID ڊگھائي، مقرر ٿيل يا بي ترتيب واري ID رويي، ڊيٽابيس فارميٽ ۽ ريڊر سپورٽ |
| ميموري انڪوڊنگ | ڊيٽا جي جوڙجڪ جي وضاحت ڪريو، شعبا / فائلون / صفحا، NDEF رڪارڊ، تالا بٽ ۽ تصديق |
| تصديق ڪنجيون | وضاحت ڪريو اهم ملڪيت، انجڻ جي عمل، ٽرانسپورٽ تحفظ، تنوع ۽ آڊٽ پيچرو |
| پاسورڊ / رسائي جي ترتيب | پاسورڊ بيان ڪريو، بٽس تائين رسائي، ڳڻپيوڪر، اصليت جي چڪاس ۽ لاڪ اسٽيٽ ٽيسٽ جتي سپورٽ ڪئي وئي |
| ڇپيل متغير ڊيٽا | ڳنڍيو پرنٽ ٿيل نمبر، بار ڪوڊ يا QR ڪوڊ کي چِپ ڊيٽا لاءِ ڪنٽرول ٿيل ميلاپ ذريعي |
| رد ٿيل ڪارڊ | الڳ ڪريو، ڳڻپ ڪريو ۽ محفوظ طور تي ڪارڊ کي تباهه ڪريو جن ۾ لائيو چابيون، سڃاڻپ ڪندڙ يا انڪوڊ ٿيل ڊيٽا شامل آهن |
ھڪڙو سسٽم جيڪو صرف عوامي طور تي پڙھڻ جي قابل سڃاڻپ ڪندڙ کان رسائي ڏئي سگھي ٿو نقل ڪرڻ يا نقل ڪرڻ لاء خطرناڪ ٿي سگھي ٿو. سيڪيورٽي-حساس منصوبن کي هڪ چپ ۽ پس منظر آرڪيٽيڪچر استعمال ڪرڻ گهرجي جيڪا مناسب cryptographic تصديق جي حمايت ڪري ٿي.
هڪ محفوظ چپ جي فراهمي خودڪار طريقي سان ايپليڪيشن سيٽ اپ يا اهم انتظام شامل ناهي. وضاحت ڪريو ڪير ٺاهي ٿو، اسٽور ڪري ٿو، لوڊ ڪري ٿو ۽ چيڪ ڪري ٿو، ۽ ڇا آڊٽ ٿيل محفوظ-پرسنلائيزيشن ماحول گھربل آهي.
هڪ هائبرڊ سمارٽ ڪارڊ HF کي LF ، UHF ، هڪ رابطي واري چپ يا ٻي HF ايپليڪيشن سان گڏ ڪري سگھي ٿو. انهن اڏاوتن کي وڌيڪ جاءِ جي ضرورت آهي، محتاط اينٽينا جي علحدگي، اضافي مقامي ٿلهي ڪنٽرول ۽ هڪ وقف ٿيل لامينيشن ۽ ٽيسٽنگ پروگرام.
| هائبرڊ ڍانچي | استعمال ڪيس | انجنيئرنگ خطري |
|---|---|---|
| LF + HF | HF سمارٽ ڪارڊ سسٽم تائين ميراثي قربت جي رسائي کان لڏپلاڻ | اينٽيننا اسپيس، باهمي رابطي، ڪارڊ جي ٿولهه ۽ ڊبل ريڊر ٽيسٽنگ |
| HF + UHF | مختصر رينج جي سڃاڻپ سان گڏ ڊگھي رينج جي ٽريڪنگ | مختلف اينٽينا سسٽم، مادي اثرات ۽ UHF جسم يا ڌاتو جي ويجهو حساسيت |
| ٻه HF چپس | الڳ ايپليڪيشنون يا آزاد جاري ڪندڙ ڊومينز | پڙهندڙن جي چونڊ، اينٽينا جوڙڻ، ڊيٽا جي ملڪيت ۽ ڪارڊ جي ترتيب جي پابنديون |
| رابطو + بي رابطو | ڊبل انٽرفيس محفوظ سڃاڻپ، ٽيلي ڪام يا ادائگي جي فن تعمير | ماڊل گفا، antenna ڪنيڪشن، lamination، سرٽيفڪيشن ۽ ذاتي ڪرڻ |
هڪ معياري سنگل فريڪوئنسي HF prelam کي بيان نه ڪيو وڃي جيئن خودڪار طور تي سپورٽ ڪندڙ LF يا UHF . ملٽي فريڪوئنسي ڍانچي کي پنهنجي ڊرائنگ، چپ لسٽ، آر ايف ٽيسٽ، ٿولهه جي وضاحت ۽ قيمت جي ضرورت آهي.
پيداوار ڇڏڻ کان اڳ، سون جي نموني تي متفق ٿيو ، چپ / اينٽينا بل جي مواد، ميڪيڪل ڊرائنگ، آر ايف ٽيسٽ فيڪٽر ۽ هڪ انسپيڪشن پلان. ساڳيا اتفاق ٿيل شرطن کي ترقي جي نموني ۽ پيداوار جي بيچ جي مقابلي لاء استعمال ڪيو وڃي. درخواست جي
| جي اسٽيج جي | ثبوت | قبوليت |
|---|---|---|
| چپ جي تصديق | درست چپ ڪوڊ، منظور ٿيل ماخذ، ٺاهيندڙ دستاويزن ۽ نموني ڊيٽا | صداقت، پروٽوڪول، ياداشت، UID ۽ ايپليڪيشن سيڪيورٽي گهرجن |
| انجنيئرنگ نموني | Antenna CAD، شيٽ جي ترتيب، مقامي ۽ مجموعي ٿلهي جي ماپ | رجسٽريشن، antenna صاف زون ۽ laminate stack مطابقت |
| فنڪشنل آر ايف جي آزمائش | مخصوص ريڊر، ٽيسٽ فاصلو، واقفيت ۽ ٽيسٽ پروگرام | لامينيشن کان اڳ ۽ بعد ۾ رابطي جي ڪاميابي جي معيار تي اتفاق ڪيو ويو |
| مشيني ڪارڊ جي آزمائش | ختم ٿيل پنچ ٿيل ڪارڊ ۽ ڪنڊيشن جا نتيجا | ٿلهي، لوڻ، بانڊ، موڙي مزاحمت ۽ چپ جي بقا |
| پيداوار لاٽ ڇڏڻ | اليڪٽرڪ معائنو رڪارڊ، طول و عرض نموني جا نتيجا ۽ گھڻن پيچيدگي | منظور ٿيل پيداوار، خرابي جي معيار، پيڪنگ ۽ چپ / اينٽينا مطابقت |
| ورجائي-آرڊر تبديل ڪنٽرول | چپ، اينٽينا، مواد، پروسيس ۽ ٽيسٽ-پروگرام جي نظرثاني جي فهرست | مواد جي متبادل يا ڊيزائن جي تبديلي کان اڳ ڪسٽمر جي منظوري |
اصل برانڊ ٿيل چپس کي منظور ٿيل چينلز ذريعي حاصل ڪيو وڃي، ۽ ٺاهيندڙن جا نالا يا ٽريڊ مارڪ صرف ان صورت ۾ استعمال ڪيا وڃن جڏهن ڊيليور ٿيل جزو بيان ڪيل پارٽ نمبر سان ملندو هجي. ليڊ ٽائيم ۽ MOQ جي تصديق ڪريو چپ ماخذ ۽ اينٽينا ڊيزائن جي مقرر ٿيڻ کان پوء.
پريلام شيٽ کي سيل، صاف ۽ سڪل پيڪنگنگ ۾ فليٽ اسٽور ڪريو سڌو سج جي روشني ۽ گرمي کان پري.
ڇڪڻ، ڇڪڻ ۽ چپ زون جي دٻاء کي روڪڻ لاء سخت بورڊ، وچڙندڙ ۽ محفوظ ڪارٽون استعمال ڪريو.
مضبوط electrostatic discharge کان پاسو ڪريو ۽ مناسب ESD ھينڊلنگ ڪنٽرول استعمال ڪريو جتي ضرورت ھجي.
شيٽ جي اسٽيڪ تي ڳري اڻ برابري بوجھ نه رکو يا پلٽ اوورنگ جي اجازت ڏيو.
پروسيسنگ کان اڳ لامينيشن روم ۾ حالت جو مواد جڏهن گودام ۽ پيداوار جون حالتون مختلف آهن.
چپ ماڊل، اينٽينا ڊيزائن، ترتيب، ٿلهي، بيچ ۽ معائني جي حيثيت سان هر پيڪ جي سڃاڻپ ڪريو.
فرسٽ ان، فرسٽ آئوٽ انوینٽري استعمال ڪريو ۽ ڊگھي اسٽوريج يا ٽرانسپورٽ جي نمائش کان پوءِ مواد جي ٻيهر جانچ ڪريو.

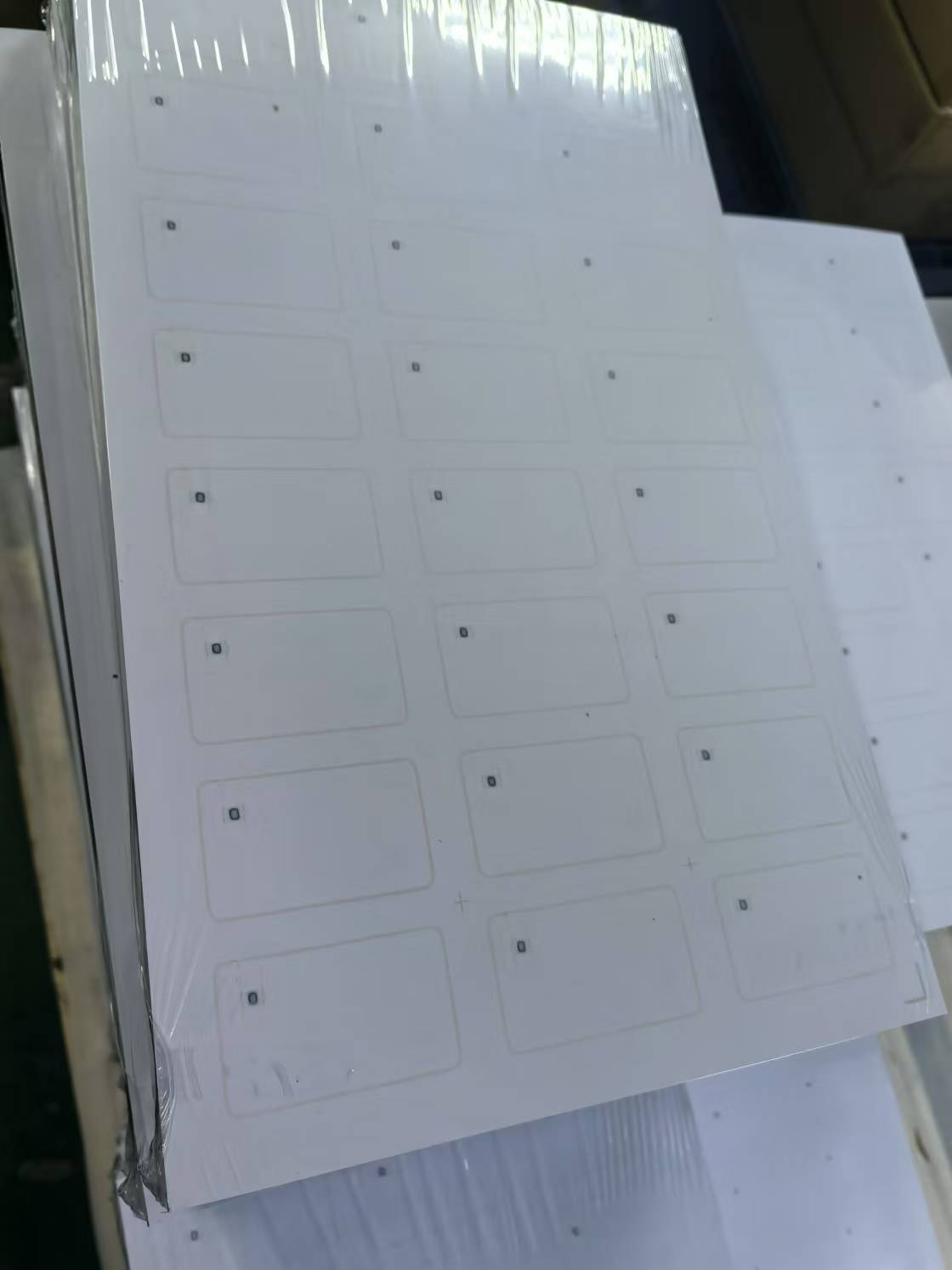

HF RFID پريلام شيٽس لاءِ محفوظ فليٽ پيڪنگ
قابل اعتماد پريم جي پيداوار لاءِ ڪنٽرول ٿيل اينٽينا ايمبيڊنگ يا ايچنگ جي ضرورت آهي، چپ اٽيچمينٽ، شيٽ جي رجسٽريشن، پلاسٽڪ ليمينيشن، اليڪٽريڪل ٽيسٽنگ، ڊائمنشنل انسپيڪشن، صاف هينڊلنگ ۽ بيچ ٽريس ايبلٽي. منظور ٿيل چپ، اينٽينا ڊرائنگ ۽ آر ايف ٽيسٽ جو طريقو ٻيهر آرڊر لاءِ مقرر رهڻ گهرجي جيستائين ڪنٽرول ٿيل تبديلي تي اتفاق نه ڪيو وڃي.
RFID انلي پروجيڪٽ ۽ ٽيڪنيڪل ٽيم
پري ليم انلي پيداوار ورڪشاپ
اينٽينا ۽ انلي پروسيس ڪنٽرول
برقي ۽ طول و عرض جي چڪاس
ايپليڪيشن تي ٻڌل چپ چونڊ: ورثي جي رسائي، NFC ، محفوظ ملٽي ايپليڪيشن ۽ ISO 15693 پروجيڪٽس کي الڳ ڪري سگهجي ٿو پروٽوڪول ۽ سيڪيورٽي جي ضرورت سان.
ڪسٽم اينٽينا انجنيئرنگ: ڪوئل جاميٽري، ڪنڊڪٽر، چپ ڪيپيسيٽينس، ڪارڊ آئوٽ لائن ۽ ٽارگيٽ ريڊر گڏجي جائزو وٺي سگھجن ٿا.
لچڪدار شيٽ layouts: معياري ملٽي ڪارڊ ترتيب ۽ ڪسٽمر-مخصوص ڪارڊ پچ موجود آهن.
ڪارڊ-مٽيريل انٽيگريشن: PVC prelam کي پرنٽ ٿيل ڪور، اوورلي فلم s، مقناطيسي پٽي ۽ تيار ٿيل ڪارڊ جي جوڙجڪ سان هموار ڪري سگهجي ٿو.
قابليت جي حمايت: نمونا، لامڻ جي آزمائش، آر ايف جاچ، ٿلهي چيڪ ۽ ختم ٿيل ڪارڊ جي تصديق منصوبي جي خطري کي گھٽائي ٿي.
فيڪٽري سڌو B2B سپلائي: سمارٽ ڪارڊ فيڪٽريز، پرنٽر، ڪنورٽرز، سسٽم انٽيگريٽر، جاري ڪندڙ، درآمد ڪندڙ ۽ ورهائيندڙن لاءِ مناسب.
ايپليڪيشن، ريڊر برانڊ/ماڊل، پروٽوڪول ۽ انسٽال ٿيل سافٽ ويئر پليٽ فارم.
درست چپ ٺاهيندڙ ۽ حصو نمبر، ميموري، UID ۽ سيڪيورٽي گهرجن.
شيٽ جي ترتيب، ڪل طول و عرض، ڪارڊ پچ، رجسٽريشن جا نشان ۽ مقدار.
ڪارڊ جي سائيز، اينٽينا صاف زون، چپ پوزيشن ۽ ڇڪڻ واري ڊرائنگ.
پريلام مواد، رنگ، نامياري ٿولهه ۽ رواداري.
اينٽينا ٽيڪنالاجي، ٽارگيٽ گونج يا فنڪشنل رينج ٽيسٽ.
فائنل ڪارڊ اسٽيڪ، پرنٽ ٿيل ڪور، اوورلي فلم s، دھاتي ڇپائي، پٽي يا دستخط پينل.
لامينيشن پريس، گرمي، دٻاء، رهڻ، کولنگ ۽ پليٽ جي ماپ.
برقي ٽيسٽ، آر ايف ٽيسٽ، طول و عرض معائنو ۽ قبوليت جا معيار.
انڪوڊنگ، اهم انجڻ، UID لسٽ، متغير ڊيٽا يا ڊيٽابيس جي ميلاپ.
پروٽوٽائپ مقدار، سالياني اڳڪٿي، ورجائي-آرڊر شيڊول ۽ تبديلي-ڪنٽرول گهرجن.
پيڪنگ، معائنو دستاويز، منزل پورٽ ۽ درخواست جي ترسيل تاريخ.
پنھنجي HF RFID انلي پروجيڪٽ تي بحث ڪريو
اهو هڪ ڪارڊ ٺاهڻ واري ڪور شيٽ آهي جنهن ۾ 13.56MHz چپ ۽ اينٽينا پلاسٽڪ جي تہن جي اندر آهي. اهو پرنٽ ٿيل ڪور ۽ اوورلي فلم s سان ليمينيٽ ڪيو ويو آهي ختم ٿيل رابطي کان سواء ڪارڊ پيدا ڪرڻ لاء.
نه. هڪ پريم هڪ وچولي فنڪشنل پرت آهي. مڪمل ٿيل ڪارڊن کي اضافي پرنٽنگ، اوورلي فلم s، لامينيشن، کولنگ، پنچنگ ۽ اختياري پرسنلائيزيشن يا انڪوڊنگ جي ضرورت آهي.
پروجيڪٽ استعمال ڪري سگھن ٿا ISO /IEC 14443 ٽائپ A، ٽائپ بي، ISO /IEC 15693 يا NFC فورم سان مطابقت رکندڙ چپس. صحيح پروٽوڪول منتخب ٿيل IC ۽ ريڊر سسٽم تي منحصر آهي.
نه. اهي مختلف پراڊڪٽ خاندانن سان گڏ مختلف پروٽوڪول، ميموري، حڪم، سيڪيورٽي ۽ ايپليڪيشنون آهن. آرڊر ڪرڻ کان پهريان صحيح چپ ۽ پڙهندڙ جي تصديق ڪريو.
اهڙيون وراثت 1K-مطابقت رکندڙ اختيارن تي بحث ڪري سگهجي ٿو. صحيح چپ جي گهرج ۽ پڙهندڙ نموني مهيا ڪريو، ڇاڪاڻ ته ٺاهيندڙ، UID، ياداشت ۽ تصديق جي مطابقت جي تصديق ٿيڻ گهرجي.
اهو نصب ٿيل ورثي واري نظام لاءِ لاڳاپيل رهي ٿو، پر جديد محفوظ منصوبن کي موجوده متبادلن جو جائزو وٺڻ گهرجي جهڙوڪ MIFARE DESFire يا MIFARE Plus سسٽم جي فن تعمير جي مطابق.
NTAG 213, 215 يا 216 ۽ ٻيا NFC فورم سان مطابقت رکندڙ چپس عام آپشن آھن. گهربل NDEF ميموري، فون مطابقت ۽ حفاظتي خاصيتن مان ماڊل چونڊيو.
هڪ محفوظ ملٽي ايپليڪيشن چپ جهڙوڪ MIFARE DESFire مناسب ٿي سگهي ٿو، پر پڙهندڙ سپورٽ، اهم انتظام، سرٽيفڪيشن، ايپليڪيشن فائلن ۽ سافٽ ويئر جي تصديق ٿيڻ گهرجي.
ISO /IEC 15693 ويڪنسٽي ڪارڊ ايپليڪيشنن لاءِ استعمال ڪيو ويندو آهي جتي پڙهندڙ، اينٽينا جي سائيز ۽ ٽارگيٽ ڪلنگ جو فاصلو قربت-ڪارڊ سسٽم کان مختلف هوندو آهي جنهن جي بنياد تي ISO /IEC 14443.
عام اختيارن ۾ 2 × 5، 3 × 7، 3 × 8، 4 × 8، 5 × 5 ۽ 4 × 10 شامل آهن. ڪسٽم لي آئوٽ خريد ڪندڙ جي ليمينيشن ۽ پنچنگ ڊرائنگ مان ٺاهي سگھجن ٿا.
تقريبن 0.45 ± 0.02 ملي ميٽر جي ٿلهي چونڊيل HF پريم تعميرات لاءِ هڪ حوالو آهي، نه هر چپ ۽ اينٽينا ڊيزائن. آخري ٿلهي تي منحصر آهي چپ، اينٽينا، مواد، ڪارڊ اسٽيڪ ۽ مقامي چپ-زون گهرجن.
ها. ھدف ختم ٿيل ڪارڊ جي ٿلهي، اوورلي فلم ۽ پرنٽ ٿيل-ڪور گيجز، چپ پيڪيج ۽ ليمينيشن جي عمل کي مهيا ڪريو ته جيئن مڪمل اسٽيڪ کي ڳڻپ ڪري سگھجي.
ها. اينٽينا جاميٽري چپ جي گنجائش، ڪارڊ جي سائيز، پڙهندڙ، ٽارگيٽ ڪارڪردگي، چپ پوزيشن ۽ ڪٽڻ جي منظوري جي چوڌاري ترقي ڪري سگهجي ٿي.
سرايت ٿيل ٽامي جي تار ۽ جڙيل-ايلومينيم اختيارن تي بحث ڪري سگھجي ٿو. بهترين تعمير جو دارومدار حجم، مزاحمت، ٿولهه، بانڊنگ، ڪارڊ ڊيزائن ۽ آر ايف ٽارگيٽ تي آهي.
ڪابه آفاقي حد ناهي. اهو چپ، اينٽينا، پڙهندڙ، ڪارڊ اسٽيڪ، واقفيت ۽ ماحول تي منحصر آهي. وضاحت ڪريو ٽيسٽ ريڊر ۽ گھٽ ۾ گھٽ فنڪشنل فاصلو.
اهو RF جاچ کان پوء استعمال ڪري سگهجي ٿو. اينٽينا جي ويجھو وڏو دھاتي ورق يا موڙيندڙ مس، ڪنٽڪٽ بيس انٽرفيس کي ٽوڙي يا بچائي سگھي ٿي.
متبادل مادي جوڙجڪ جو جائزو وٺي سگھجي ٿو، پر ڇڪڻ، بانڊنگ، ليمينيشن جي درجه حرارت، آر ايف ٽيوننگ ۽ ختم ٿيل ڪارڊ جي استحڪام کي الڳ الڳ تصديق ڪرڻ گھرجي.
پريم عام طور تي هڪ خالي فنڪشنل ڪور طور فراهم ڪيو ويندو آهي. ڇپائي عام طور تي الڳ بنيادي شيٽ تي لاڳو ٿيندي آهي، جيتوڻيڪ منصوبي جي مخصوص تعميرات تي بحث ڪري سگهجي ٿو.
هر ڍانچي لاءِ ڪا آفاقي ترتيب شايع نه ٿيڻ گهرجي. صحيح PVC ، اوورلي فلم ، انڪ، چپ ۽ اينٽينا جي تعمير جي چوڌاري گرمي پد، دٻاء، رهڻ ۽ کولنگ کي ترقي ڪريو.
مطابقت رکندڙ چپ پيڪنگنگ استعمال ڪريو، ڪنٽرول ٿيل مقامي ٿلهي، صاف پليٽ، متوازن دٻاء، هڪ منظور ٿيل گرمي چڪر ۽ برقي ٽيسٽنگ کان اڳ ۽ پوء ليمينيشن.
مڪمل اليڪٽرڪ جاچ پڙتال ڪري سگھجي ٿو. خريداري جي معاهدي کي وضاحت ڪرڻ گهرجي ته ڪهڙن حڪمن کي هر پوزيشن تي چيڪ ڪيو وڃي ٿو ۽ ڪهڙي تباهي يا طول و عرض ٽيسٽ نموني استعمال ڪندا آهن.
UID پڙهڻ، ميموري انڪوڊنگ، NDEF لکڻ يا ايپليڪيشن ذاتي ڪرڻ تي بحث ڪري سگھجي ٿو. محفوظ اهم خدمتون هڪ الڳ ڪنٽرول ٿيل وضاحت جي ضرورت آهي.
هائبرڊ ڊيزائن کي الڳ شين جي طور تي ترقي ڪري سگهجي ٿو. انهن کي ضرورت آهي وقف اينٽينا ترتيب، ٿلهي پلاننگ، پڙهندڙ ٽيسٽ ۽ قيمت.
ها. ترجيحي عمل پريم کي جانچڻ، مڪمل ڪارڊ اسٽيڪ کي لامحدود ڪرڻ، پنچ ڪارڊ ۽ آر ايف، ميڪيڪل ۽ ذاتي ڪارڪردگي جي تصديق ڪرڻ آهي.
MOQ چپ جي دستيابي تي منحصر آهي، ڪسٽم اينٽينا ٽولنگ، ترتيب، مواد، ٿلهي، ٽيسٽ پروگرام، انڪوڊنگ ۽ ڇا منظور ٿيل معياري ڊيزائن استعمال ڪري سگهجي ٿو.
درست چپ مهيا ڪريو، پڙهندڙ، پروٽوڪول، ترتيب، شيٽ جي سائيز، ڪارڊ ڊرائنگ، ٿلهي، اينٽينا ٽارگيٽ، فائنل ڪارڊ اسٽيڪ، ٽيسٽ، مقدار، پيڪنگ ۽ منزل.
هڪ سڪل inlay عام طور تي هڪ ڪيريئر تي هڪ چپ ۽ اينٽينا اسيمبلي آهي. اڳ ۾ ٺهيل انلي ۾ فنڪشنل سرڪٽ هوندو آهي جيڪو پلاسٽڪ جي تہن ۾ شامل هوندو آهي، تنهن ڪري هڪ سمارٽ ڪارڊ ڪارخانو ان کي پرنٽ ٿيل ڪور ۽ اوورلي فلم سان گڏ ڪري سگهي ٿو فائنل ليمينيشن ۽ پنچنگ کان اڳ.
نه. پڙهندڙن کي چونڊيل ISO پروٽوڪول ۽ چپ ڪمانڊ سيٽ جي حمايت ڪرڻ گهرجي. ISO /IEC 14443 ۽ ISO /IEC 15693 ايپليڪيشنن کي صرف ان ڪري فرض نه ٿو ڪري سگهجي ته اهي هڪجهڙائي استعمال ڪن ٿيون.
صحيح چپ ۽ اينٽينا ڊيزائن کي منظور ڪريو، سون جو نمونو، شيٽ لي آئوٽ، انلي گيج، ريڊر ٽيسٽ، ليمينيشن ٽرائل، پنچڊ ڪارڊ جي ماپون ۽ هڪ منظور ٿيل قبوليت وارو منصوبو. هر پروڊڪٽ لاٽ لاءِ ٽريڪبل ٽيسٽ رپورٽون رکو.
ضروري ناهي. چپ سورسنگ منظور ٿيل پروجيڪٽ جي وضاحت جي پٺيان. جتي هڪ برانڊ ٿيل MIFARE، NTAG، ICODE يا ٻي اصل IC جي درخواست ڪئي وئي آهي، ان جي پارٽ نمبر ۽ بااختيار ماخذ جي تصديق ڪريو. مطابقت رکندڙ ٽئين پارٽي ڊوائيسز کي صحيح طور تي سڃاڻپ ڪرڻ گهرجي ۽ الڳ الڳ قابليت.
رابطو ڪريو Wallis Plastic ڪسٽمائيز 13.56MHz HF RFID PVC prelam inlay sheets جي رسائي، ID، هوٽل، رڪنيت، ٽرانسپورٽ، NFC ۽ سمارٽ ڪارڊ ٺاهڻ لاءِ. اسان جي ٽيم چپ جي چونڊ، اينٽينا ڊيزائن، شيٽ لي آئوٽ، آر ايف ٽيوننگ، ليمينيشن ٽرائلز، اليڪٽريڪل ٽيسٽنگ، انڪوڊنگ، معيار جي وضاحتن ۽ فيڪٽري-سڌو B2B سپلائي کي سپورٽ ڪري ٿي.
