WLS-AC80
WALLIS
| Aplikasi: | |
|---|---|
| Ukuran: | |
| Jumlah: | |
Wallis nyadiakeun mesin collator horizontal otomatis-speed tinggi pikeun ngumpul lambar industri, cocog runtuyan jeung assembly bahan multi-stasiun. Sistem ieu dirancang pikeun perusahaan percetakan, pabrik penjilid buku, pabrik bungkusan, prosesor bahan kartu sareng integrator garis produksi anu peryogi akurasi pangulangan anu tiasa diulang kalayan asihan manual anu kirang.
Gumantung kana konfigurasi disatujuan, mesin bisa collate lambar kertas, tanda tangan narilep, inserts karton, PVC pilem, PET pilem sarta bahan datar sejenna dina kira 2.600-5.000 susunan per jam . Kontrol stasiun bebas, santunan leungit-lambar, deteksi ganda-lambar jeung inspeksi visual pilihan mantuan ngaronjatkeun akurasi runtuyan salila produksi B2B kontinyu.
| Kaluaran has | 2.600–5.000 sét/jam | Pilihan Stasion | Sababaraha konfigurasi ku format lambar |
| Struktur Dahar | Sistem mindahkeun sabuk horizontal | Deteksi | Leungit-lambar jeung kontrol ganda-lambar |
| Pembeli Cocog | Printer komérsial, penerbit, pabrik bungkusan, pabrik bahan kartu, integrator sistem sareng distributor industri | ||
Ménta Konfigurasi Mesin & B2B Quote

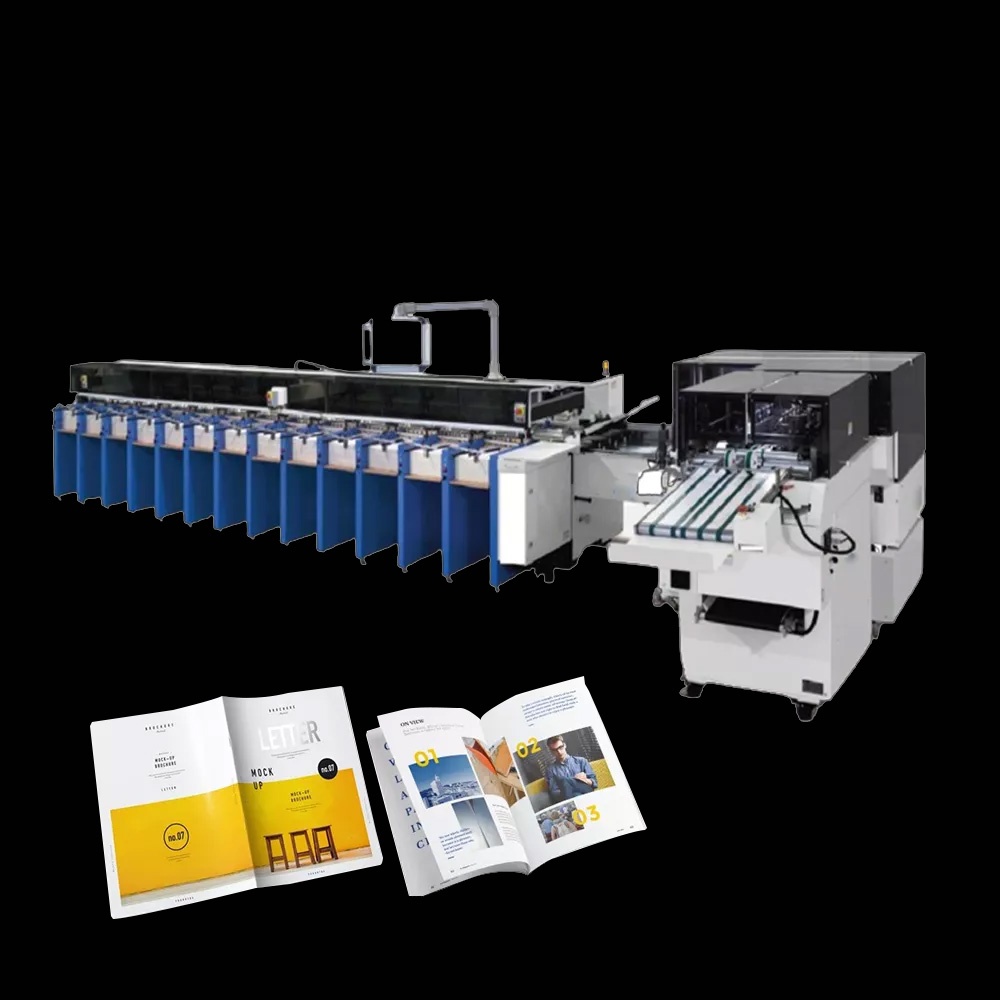

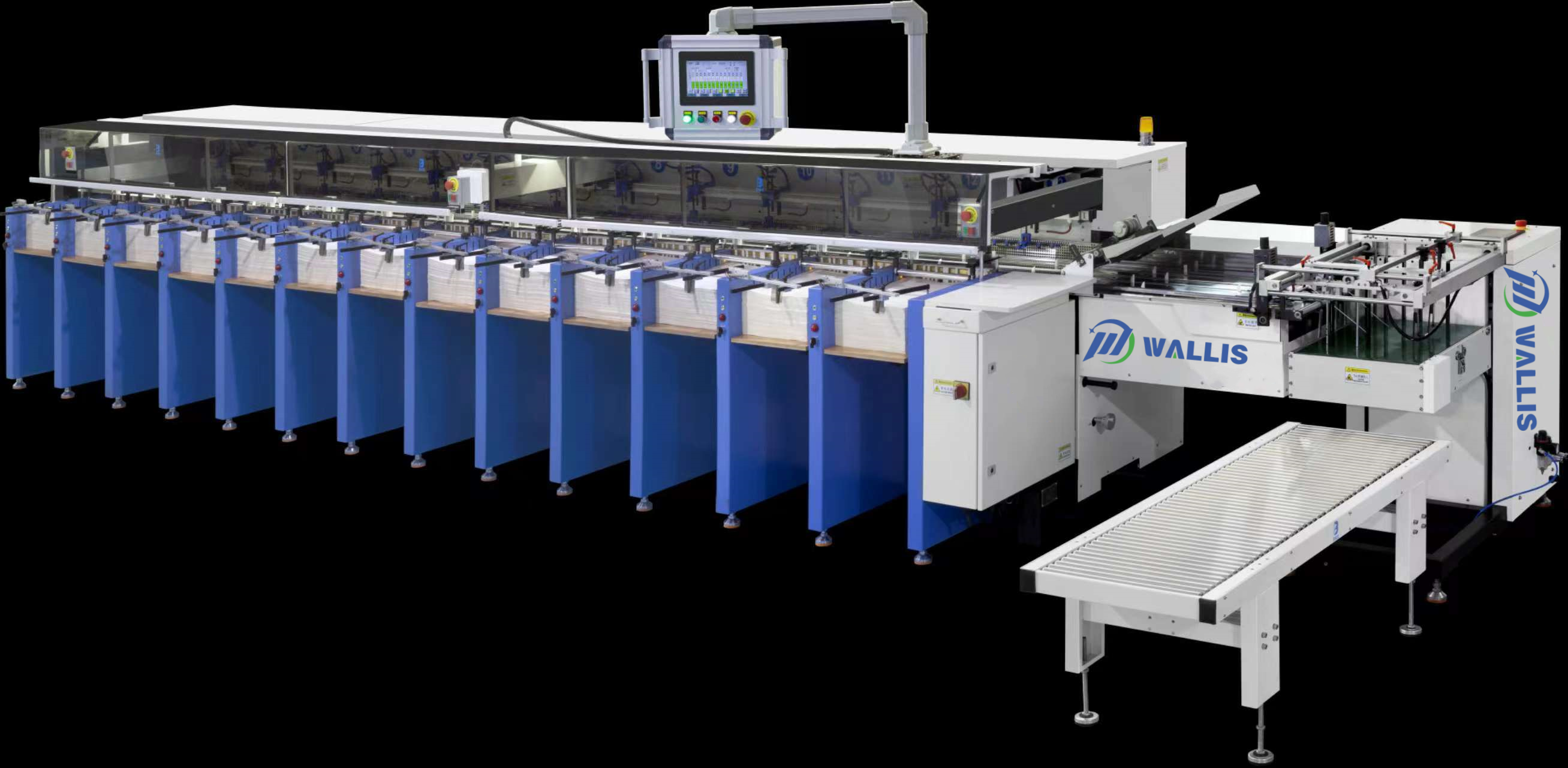

Hiji mesin collator horizontal otomatis feed bahan datar tina sababaraha stasiun sarta ngumpulkeun hiji item ti unggal stasiun dipilih kana set lengkep dina urutan predetermined. Jalur angkutan horizontal méré operator tempoan jelas ngeunaan prosés nyoco sarta ngarojong kombinasi stasiun fléksibel pikeun produk kalawan jumlah kaca béda atawa struktur komponén.
Alat pangumpulan industri jinis ieu cocog nalika ngumpul manual nyiptakeun biaya tenaga kerja anu kaleuleuwihan, akurasi urutan anu teu stabil atanapi kapasitas produksi kawates. Ieu bisa dipaké salaku collator stand-nyalira atawa terpadu kalayan parabot hilir pilihan pikeun tilepan, stitching kawat, trimming, stacking, inspeksi atawa bungkusan.
Sacara otomatis ngumpulkeun lembar atanapi komponén datar dina urutan anu diperyogikeun.
Ngamungkinkeun aktivasina stasiun bebas pikeun resep produk béda.
Ngagunakeun sensor jeung alarm pikeun ngaidentipikasi Abnormalitas dahar.
Ngarojong produksi mandiri atawa integrasi garis ngaropéa.
Ngurangan asihan manual repetitive dina tutuwuhan sedeng jeung volume tinggi.
Nilai handap ngajelaskeun konfigurasi rujukan sadia. Rentang lembar ahir, kuantitas stasiun, laju, tegangan sareng modul pagawean inline kedah dikonfirmasi ngalawan conto bahan palanggan sareng usulan téknis anu disatujuan.
| Konfigurasi Item | Lambaran atawa Prosés Range | sadia Stasion / Catetan |
|---|---|---|
| Konfigurasi Lambaran Folio | Maksimum 900 × 600mm; minimum 210 × 50mm | 5, 10 atanapi 15 stasiun |
| Konfigurasi Lembar Quarto | Maksimum 600 × 480mm; minimum 210 × 50mm | 10, 15 atawa 20 stasiun |
| Konfigurasi Lambaran Octavo | Maksimum 480 × 320mm; minimum 210 × 50mm | 8, 13, 15, 16 atawa 26 stasiun |
| Laju ngumpulkeun | Kurang leuwih 2.600–5.000 sét/jam; kaluaran sabenerna gumantung kana bahan, ukuran, count stasiun jeung konfigurasi garis | |
| Maksimum Loading Jangkungna | Konfigurasi Folio: nepi ka 1.100mm | Quarto / octavo: nepi ka 600mm |
| Pasokan Daya Baku | 380V; tegangan, fase jeung frékuénsi kudu dikonfirmasi pikeun pasar tujuan | |
| Format Rengse Biasa | 170 × 220mm, A4, 240 × 320mm jeung ukuran ngaropéa | |
| Pilihan Lipet | modul tilepan single-péso, tunduk kana konfigurasi garis disatujuan | |
| Pilihan Kawat Jahitan | Standar 2 sirah jahitan; pilihan 1-4 huluna | |
| Pilihan Trimming | Referensi trimming rentang 1-10mm; setelan umum 3mm | |
Unggal stasiun dahar bisa diaktipkeun atawa ditumpurkeun nurutkeun struktur set diperlukeun. Ieu ngajantenkeun mesin cocog pikeun pabrik anu ngahasilkeun sababaraha SKU kalayan jumlah lambar atanapi urutan komponén anu béda.
Ngawaskeun dumasar-sensor ngabantosan ngadeteksi eupan anu leungit sareng eupan ganda. Gumantung kana pakét kontrol nu dipilih, sistem bisa ngaluarkeun alarem, ngimbangan hiji feed kosong atawa nolak hiji set lepat saméméh éta ngahontal prosés salajengna.

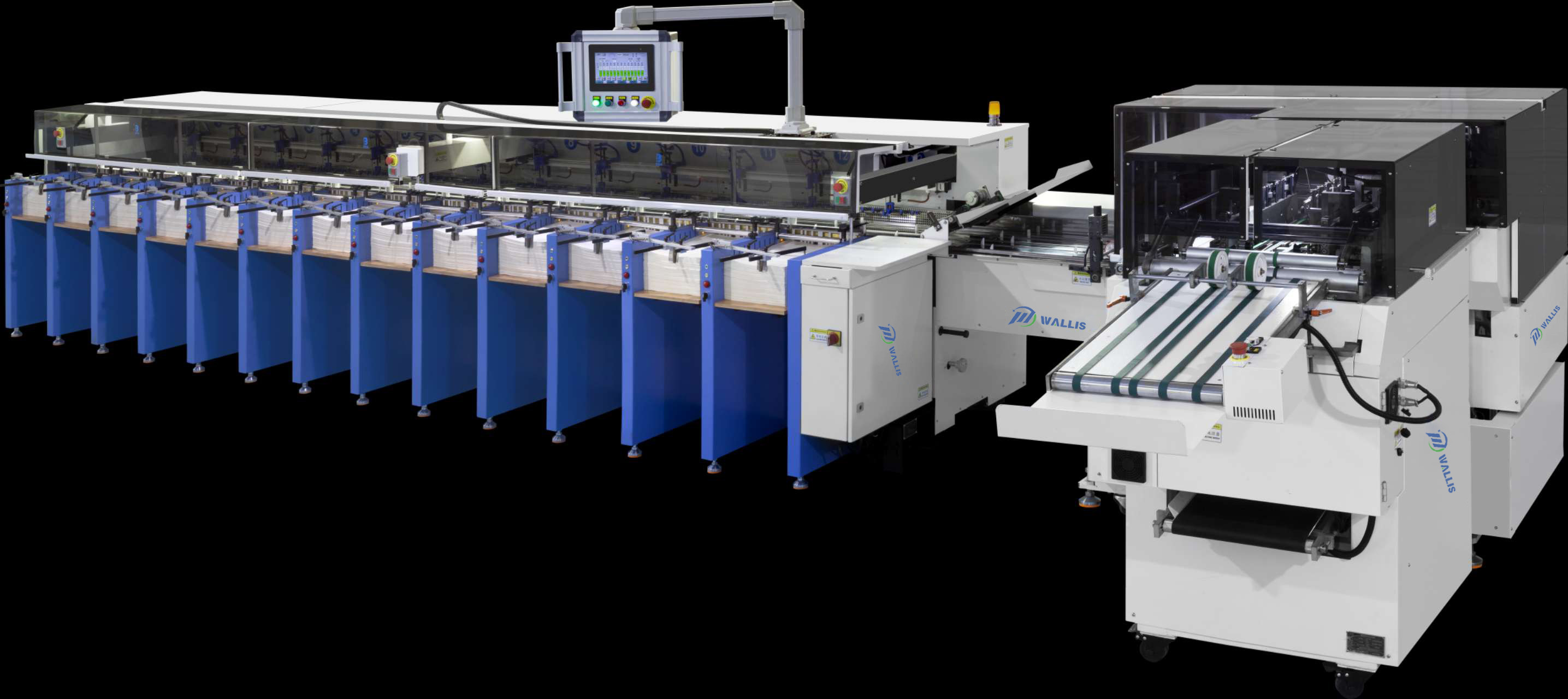

Struktur mindahkeun horizontal ngarojong gerakan bahan lemes jeung mere operator aksés langsung ka stasiun dahar. Setélan sabuk, pituduh sareng nyeuseup anu leres kedah disahkeun pikeun unggal kertas, pilem atanapi padamelan bahan campuran.
Indikator stasiun sareng alarm karungu ngabantosan operator mendakan panyalahgunaan gancang, ngirangan waktos ngungkulan sareng ngadukung produksi shift anu stabil.
Collator tiasa direkayasa salaku mesin ngumpulkeun anu mandiri atanapi dihubungkeun sareng tilepan, jahitan, motong, tumpukan, palletizing, pamariksaan sareng modul bungkusan anu cocog.

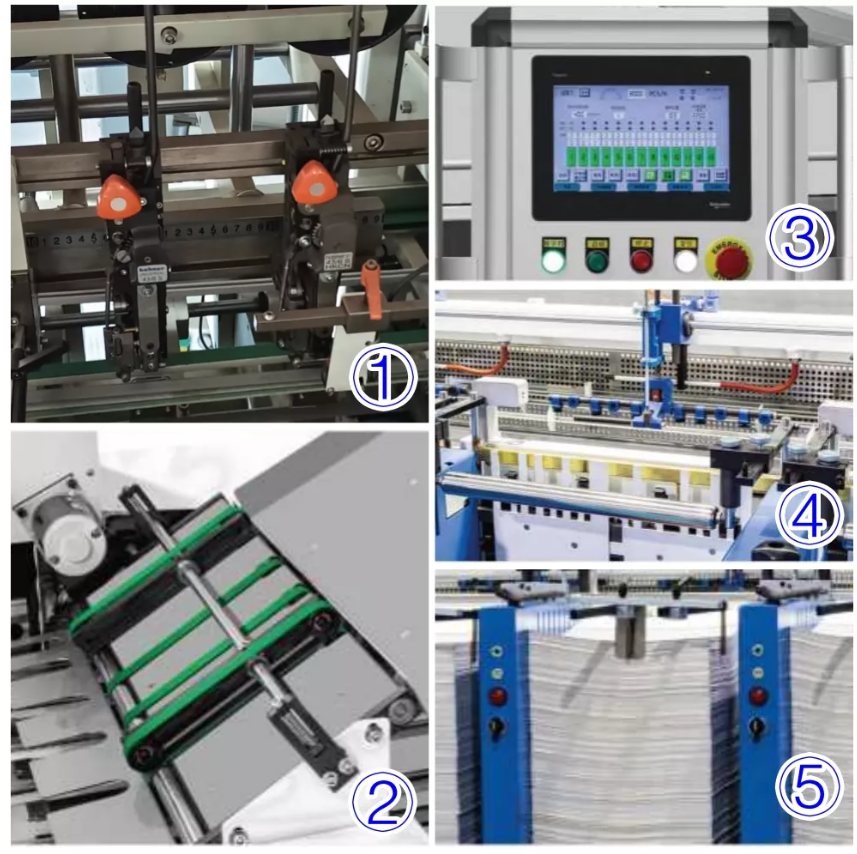

Operator ngamuat lambaran kertas anu diperyogikeun, tanda tangan anu dilipat, film plastik atanapi sisipan kana stasiun anu ditugaskeun. Panungtun, tekanan nyoco jeung setélan sensor disaluyukeun nurutkeun ketebalan bahan, stiffness, gesekan permukaan jeung ukuran.
Stasion anu dipilih nyayogikeun bahan kana conveyor horisontal dina urutan prasetél. Mesin ngumpulkeun komponén kana set lengkep bari ngawas status dahar di unggal stasiun aktip.
Leungit-lambar jeung kontrol ganda-lambar mantuan ngaidentipikasi susunan teu lengkep atawa salah. Kaméra opsional atawa sistem maca kode bisa dibahas lamun dicitak-eusi verifikasi atawa SKU-tingkat traceability diperlukeun.
set réngsé dikirimkeun pikeun kempelan manual atawa ditransfer kana pilihan tilepan, stitching, trimming, stacking, inspeksi atawa bungkusan parabot.
| Bahan Jenis Item | Aplikasi B2B Biasa | pikeun Konfirmasi Sateuacan Mesen |
|---|---|---|
| Lambaran Kertas Unfolded | Manual, brosur, almenak, workbooks jeung set dicitak | Ukuran, gsm, palapis, tingkat statik sareng curl |
| Tanda Tangan Dilipat | Blok buku, majalah sareng persiapan brosur leutik | Format tilepan, ukuran katutup, ketebalan sareng orientasi tuang |
| Karton jeung Inserts | Kit bungkusan, kartu instruksi sareng bungkus promosi | Caliper, rigidity, perlakuan permukaan jeung kasabaran dimensi |
| PVC / PET Pilem | Cocog sareng bahan kartu, urutan pilem sareng pangumpulan lambar plastik | Kandel, statik, gesekan permukaan, pilem pelindung sareng kaku |
| Bahan Campuran | Bungkusan multi-komponén sareng kit industri khusus | Uji sampel diperlukeun pikeun mastikeun laju dibagikeun stabil |
Mesin ngagunakeun platform kontrol industri, servo drive, sensor, komponén vakum jeung kadali pneumatic dipilih pikeun produksi kontinyu. merek handap ngajelaskeun konfigurasi rujukan; merek komponén final sarta asal tunduk kana bil proyék disatujuan bahan jeung kasadiaan.
| Komponén | Rujukan Brand / Asal |
|---|---|
| Industrial Integrated Toel layar | Zmotion, Cina |
| Motor Servo | LEAD-MOTION, konfigurasi rujukan |
| AC Motor jeung marake | JSCC, Taiwan |
| Sénsor Photoelectric | SAKIT, Jérman |
| Sénsor tambahan | Biduk, Cina |
| Sistem deteksi ultrasonik | Sistim rujukan Swiss |
| Encoder | Omron, Jepang |
| Pompa vakum | BECKER, Jérman |
| Klep Solenoid | AIRTAC, Taiwan |

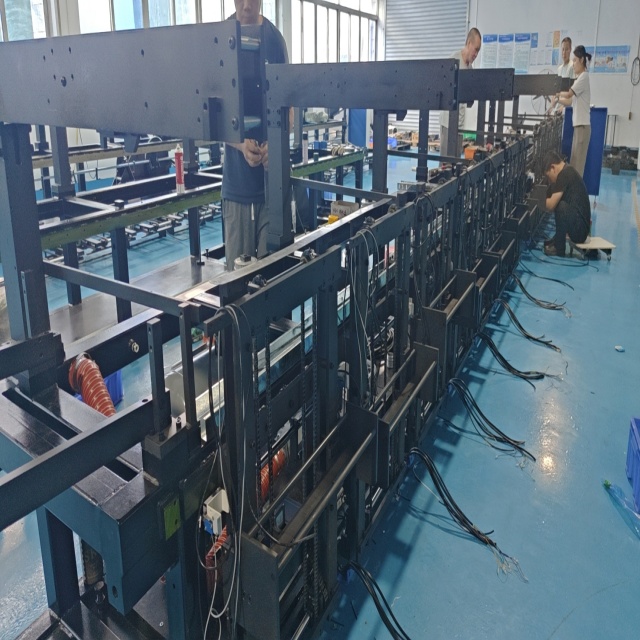

Pigura terpadu ieu machined pikeun rigidity sarta akurasi alignment. Salila konfirmasi proyék, Wallis tiasa nyayogikeun konfigurasi anu diusulkeun, syarat utilitas, dimensi mesin, daptar suku cadang sareng kriteria katampi pikeun ditinjau.
Ngawaskeun lambar leungit: ngidentipikasi stasion anu gagal ngaleupaskeun bahan anu diperyogikeun.
Ngawaskeun dua lambar: ngabantosan nyegah dua lambar asup ka posisi set anu sami.
Indikator alarem stasiun: ngadukung lokasi sesar anu langkung gancang sareng réspon operator.
Verifikasi visual pilihan: bisa dibahas pikeun mariksa eusi dicitak, Konci atawa correctness stasiun.
Tés ditampa dumasar-sampel: ngesahkeun stabilitas nyoco nganggo bahan produksi anu saleresna pembeli.
modul pilihan bisa ngonpigurasi nurutkeun produk rengse tur aya tata perenah pabrik. Henteu unggal modul téh kaasup kana mesin base collator, jadi pembeli kudu nangtukeun wates prosés diperlukeun salila tahap cutatan.
parabot tilepan pikeun brosur leutik atawa ngolah signature
Kawat-stitching atanapi nailing modul
Alat-alat motong pikeun edges booklet rengse
Stacking atanapi palletizing sistem
Inspeksi visual, barkod atanapi verifikasi eusi dicitak
Bungkusan sareng sambungan conveyor hilir
stasiun dahar Manual pikeun komponén husus atawa penanganan iwal
Stasion Dahar Otomatis
Stasion Manual Pilihan
Pangkalan Industri Kaku
Kumpulkeun manual, buku kerja, brosur, almenak, majalah, tanda tangan buku sareng set anu dicitak sateuacan ngariung, ngajait, motong atanapi dibungkus.
Kumpulkeun lembar instruksi, kartu garansi, labél, sisipan, kartu promosi sareng komponén datar sanésna kana kit bungkusan lengkep.
Nyusun leaflet ubar, parentah jeung inserts pakét patali mana kontrol urutan dipercaya penting. Sarat validasi kudu dieusian ku nu meuli.
Cocog jeung pilem palastik, lambar dicitak, overlays jeung bahan datar patali pikeun kartu-produksi atawa workflows lamination sanggeus nguji bahan suksés.
Nyiapkeun bungkus promosi multi-lambar, dokuméntasi produk, voucher, kartu sareng sisipan branded pikeun minuhan ritel atanapi e-commerce.
Pikeun proposal akurat, pembeli B2B kedah nyadiakeun informasi produksi sabenerna tinimbang milih ukur ku speed maksimum. Laju produksi stabil gumantung kana kabiasaan bahan, count stasiun, format lambar, ketebalan rengse-set jeung prosés hilir.
Nyadiakeun tipe bahan, dimensi, ketebalan atawa gsm, palapis jeung kaayaan permukaan.
Konfirmasi jumlah komponén atawa kaca dina unggal susunan rengse.
Sebutkeun kaluaran anu diperyogikeun per jam sareng jadwal produksi sapopoé.
Identipikasi bahan campuran, lambar narilep, pilem statik-rawan atawa komponén hésé.
Daptar deteksi kasalahan diperlukeun, verifikasi kode jeung fungsi traceability.
Nangtukeun naha tilepan, stitching, trimming, stacking atawa bungkusan diperlukeun inline.
Nyadiakeun tegangan pabrik, frékuénsi, suplai hawa sadia tur spasi instalasi.
Kirimkeun conto wawakil pikeun nyoco sareng nguji katampi upami mungkin.
Konfigurasi dumasar-aplikasi: perenah mesin ieu loyog jeung lambar sabenerna customer urang jeung sarat produk rengse.
Pangrojong tés sampel: proyék kertas, pilem sareng bahan campuran anu sesah tiasa dievaluasi sateuacan persetujuan konfigurasi akhir.
Jumlah stasiun fléksibel: sababaraha format mesin sadia pikeun ukuran lambar béda jeung struktur susunan.
Pilihan integrasi produksi-garis: tilepan, stitching, trimming, inspeksi, stacking jeung modul bungkusan bisa dibahas.
Pangrojong proyék ékspor: dokumén téknis, bungkusan, koordinasi kiriman sareng petunjuk komisioning jauh tiasa dilebetkeun dumasar kana kontrak.
Rentang rujukan kira-kira 2.600–5.000 sét per jam. Kaluaran stabil sabenerna gumantung kana ukuran lambar, sipat bahan, count stasiun, ketebalan set, setélan kasalahan-deteksi jeung alat hilir disambungkeun.
Jumlah stasiun sadia gumantung kana folio dipilih, format mesin quarto atanapi octavo. Konfigurasi rujukan ngawengku 5-15 stasiun pikeun folio, 10-20 pikeun quarto jeung 8-26 pikeun aplikasi octavo.
Sumuhun. Kontrol stasion mandiri ngamungkinkeun operator ngan ukur ngaktipkeun stasion anu dipikabutuh pikeun produk khusus, ngadukung jumlah halaman anu béda-béda sareng nyusun urutan.
Pilem PVC sareng PET tiasa diolah nalika ketebalanna, kaku, tingkat statik, gesekan permukaan sareng kaayaan pilem pelindung cocog sareng sistem tuang. Sampel perwakilan kedah diuji sateuacan konfigurasi mesin akhir disatujuan.
Sistem rujukan kalebet ngawas-lambar sareng dua-lambar. Alarm pasti, santunan, eureun atawa tampikan logika kudu dikonfirmasi dina spésifikasi kontrol disatujuan.
mesin bisa ngonpigurasi pikeun tanda tangan narilep sarta jenis kertas dicampur, tapi nyoco stabil kudu disahkeun ngagunakeun bahan sabenerna meuli urang. Laju operasi umum tiasa diwatesan ku komponén anu paling hese.
Ieu mangrupikeun prosés inline pilihan sareng henteu otomatis kalebet dina unggal konfigurasi kolator dasar. petik kudu nangtang jelas nu modul, conveyors jeung kadali kaasup.
Inspeksi visual opsional atawa fungsi maca kode bisa dibahas keur dicitak-eusi verifikasi, mariksa stasiun atawa traceability. Pembeli kedah nyayogikeun conto karya seni, posisi kode sareng logika nampi.
Mangga nyadiakeun sampel bahan atawa spésifikasi, ukuran minimum jeung maksimum, ketebalan atawa gsm, komponén per set, output target, kuantitas stasiun, syarat deteksi, prosés hilir, tegangan jeung tata perenah pabrik.
Tés sampel tiasa dibahas pikeun proyék-proyék B2B, khususna nalika aplikasina kalebet kertas anu dilapis, tanda tangan narilep, film plastik, bahan campuran atanapi syarat verifikasi sekuen anu ketat.
Hubungi Wallis sareng conto lambar anjeun, spésifikasi bahan, jumlah stasiun anu diperyogikeun, kaluaran target sareng prosés hilir. Tim kami bakal marios aplikasi sareng nyiapkeun konfigurasi mesin anu cocog pikeun proyék produksi anjeun.
